Measurement Tools

Flow Meter 개요 Flow Meter는 액체·가스의 체적 또는 질량 유량을 측정한다. 차압·전자식·초음파·Coriolis 등 원리와 매체 적합성에 따라 설치·해석이 달라진다. Utility 적용 CDA·질소·공정가스, 냉각수·순수·폐수와 Steam의 공급·소비·누설·Balance를 확인한다. 측정 전 준비 매체·온도·압력·유량범위·정확도·단위 정의 직관부·유동방향·배관경·라이닝·접지와 설치상태 확인 zero·K-factor·밀도·온도·압력 보정과 교정상태 확인 안전 주의사항 고압·고온·화학·가스 배관은 격리·감압·PPE와 작업허가를 적용한다. 배관을 절단하거나 probe를 삽입하기 전 매체와 잔류압을 확인한다. 유량계가 누설·과압 […]

Pressure Gauge / Data Logger 개요 Pressure Gauge는 압력을 현장에서 표시하고, Pressure Data Logger는 시간에 따른 압력 변화를 저장한다. Gauge, absolute, differential과 단위·범위는 장비 사양을 확인한다. Utility 적용 CDA Header·POU, Pump suction/discharge, HVAC, Filter·Dryer, Vessel과 배관의 압력 안정성·저하·맥동을 확인한다. 측정 전 준비 압력 종류·매체·정상 범위·측정기간과 샘플링 주기 정의 압력 등급·충격압·온도·재질·접속 규격 확인 zero·교정·배터리·메모리·시간 동기와 설치

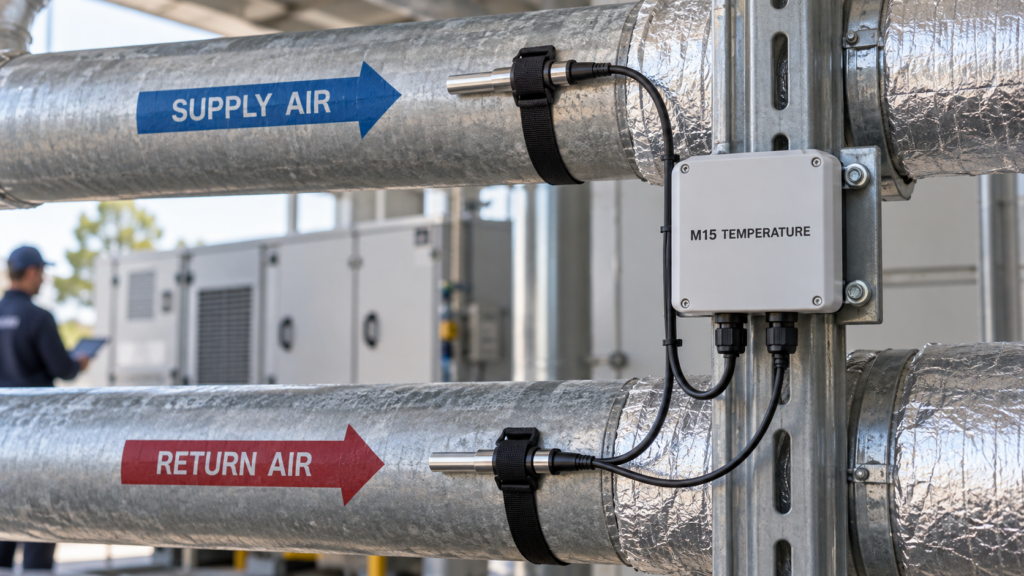

Temperature Data Logger 개요 Temperature Data Logger는 센서로 온도를 일정 주기로 기록해 순간값보다 변동·지연·최고최저·회복 Trend를 확인하는 계측기다. Utility 적용 Chiller·냉각수·AHU·Room·배관·탱크·Motor Bearing과 전기반 주변 온도 변화를 장시간 확인한다. 측정 전 준비 측정범위·센서 종류·위치·샘플링 주기·기록기간 정의 센서 교정·배터리·메모리·시간 동기와 케이블 상태 확인 열전도·접촉·방수·절연과 설치방법 검토 안전 주의사항 고온·저온·화학·압력·회전체 주변은 작업허가와 PPE를 적용한다. 센서 설치를 위해 보호커버나 배관을

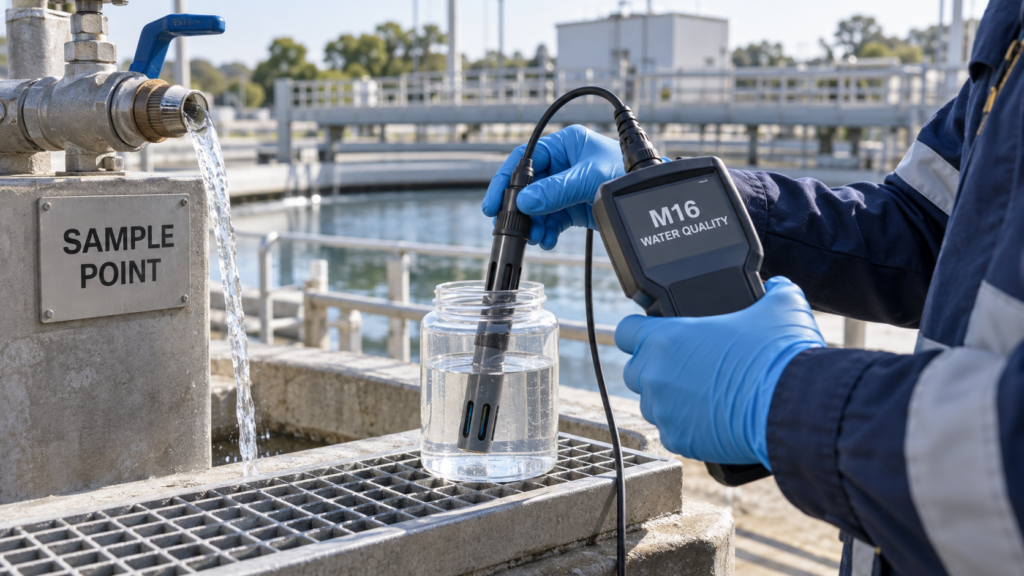

Water Quality Meter 개요 Water Quality Meter는 pH, 전도도, ORP, TDS 등 특정 수질 항목을 센서로 측정한다. 센서·시료·온도보정·교정과 보존시간에 따라 결과가 달라진다. Utility 적용 UPW·RO·DI·Softener·Cooling Water·Boiler·폐수의 수질 변화와 공정 이상을 신속히 선별한다. 측정 전 준비 항목·단위·범위·온도·시료 위치와 요구기준 정의 센서 세척·보관·교정액·표준액과 교정상태 확인 시료 용기·채취시간·보존·교차오염 방지 확인 시료 온도와 측정 전 안정화 조건 기록 안전

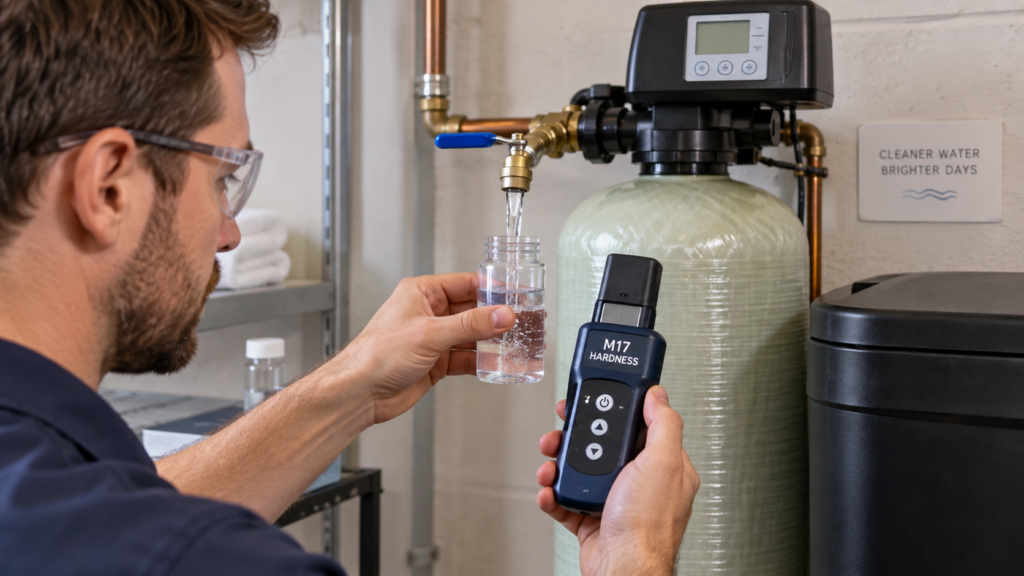

Hardness Tester 개요 Hardness Tester는 물속 경도 성분을 적정·비색·전극 등 방법으로 측정한다. 결과 단위와 분석법은 장비·시약·표준절차에 따른다. Utility 적용 원수·연수기 출구·보일러 급수·Cooling Water와 RO 전처리의 경도 누출 및 수지 성능 변화를 확인한다. 측정 전 준비 경도 항목·단위·분석범위·시료점·요구기준 정의 시약 유효기간·blank·표준액·교정 및 용기 확인 시료 채취시간·온도·보존·교차오염 방지 확인 안전 주의사항 시약은 SDS와 PPE를 따르고 피부·눈 접촉을

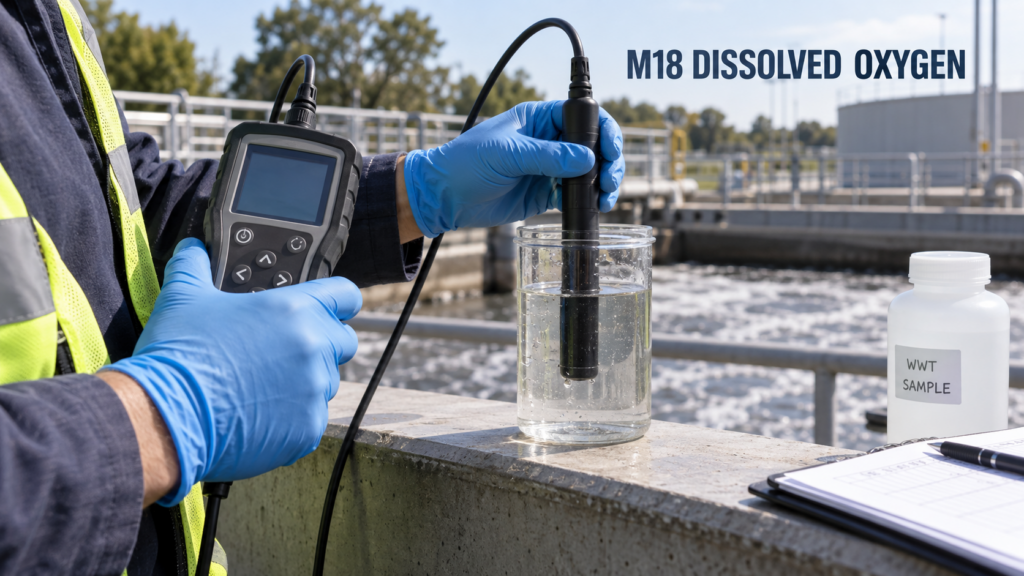

Dissolved Oxygen Meter 개요 Dissolved Oxygen Meter는 물에 용존된 산소 농도를 전기화학식 또는 광학식 센서로 측정한다. 온도·압력·염도 보정과 센서 상태가 결과에 영향을 준다. Utility 적용 폐수 생물학적 처리, 폭기조, 냉각수·탱크와 수처리 공정의 산소 상태와 폭기 성능을 확인한다. 측정 전 준비 측정 위치·단위·온도·염도·기압과 요구범위 정의 센서 막·전해액·광학캡·교정상태 확인 시료 흐름·교반·기포·채취시간과 용기 준비 안전 주의사항 폐수·약품·미생물 시료는

Tachometer 개요 Tachometer는 회전축의 회전속도와 주기를 비접촉 또는 접촉 방식으로 측정한다. 측정거리·반사표·축 형상·범위와 방식은 장비 사양을 따른다. Utility 적용 Motor·Fan·Pump·Compressor·Generator와 Belt/Drive의 RPM, Slip, 운전속도 변화를 확인한다. 측정 전 준비 설비 정격·예상 RPM·측정방식·회전방향 정의 레이저 안전·접근거리·반사표·표면 상태 확인 센서 range·거리·교정·배터리와 측정 기록 준비 안전 주의사항 회전체·커플링·벨트에 접근하지 않고 가드 제거를 임의로 하지 않는다. 레이저형은 눈·반사면을 피하고

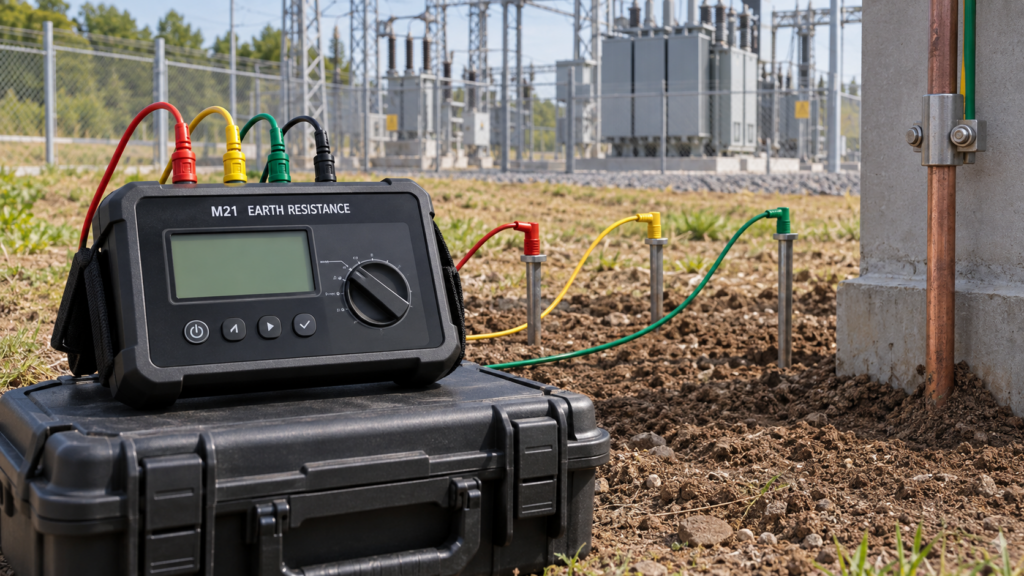

Earth Resistance Tester 개요 Earth Resistance Tester는 접지전극과 대지의 전기적 저항 또는 임피던스를 시험한다. 3점 전위강하·클램프·토양저항률 등 방식과 적용범위는 장비·현장에 따른다. Utility 적용 수배전반·변전설비·Motor·Generator·UPS·피뢰·계측 접지의 접지상태와 변화 추세를 확인한다. 측정 전 준비 접지망 구조·병렬 접지·시험방식·전극 설치공간 확인 시험전류·리드 길이·전극 간격·토양·날씨 기록 접지 도체 분리 가능 여부와 설비 운영 위험 확인 안전 주의사항 접지 도체 분리는

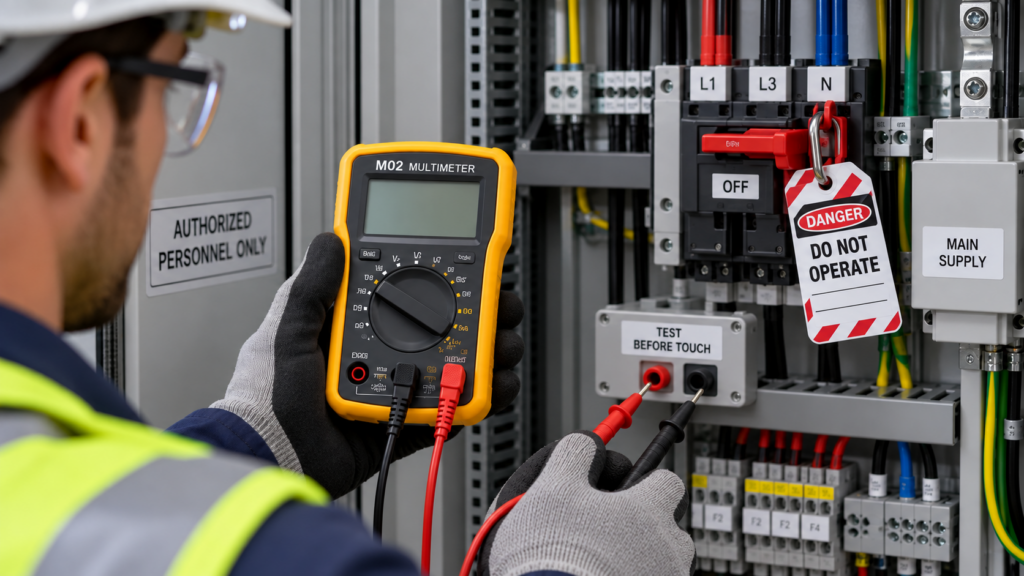

Multimeter 개요 Multimeter는 전압, 전류, 저항, 연속성 등을 측정하는 계측기다. 기능과 정격은 모델별로 다르므로 측정 전 설명서를 확인한다. Utility 적용 분전반, MCC, Motor control, 센서 전원, 제어회로의 전압·저항·연속성을 점검한다. 측정값은 회로도, 설계값, 명판과 운전조건에 대조한다. 측정 전 준비 안전 주의사항 전기 작업은 LOTO와 승인 절차를 따른다. 무전압 확인이 필요한 작업은 적합한 시험기로 검증한다. 전압 측정

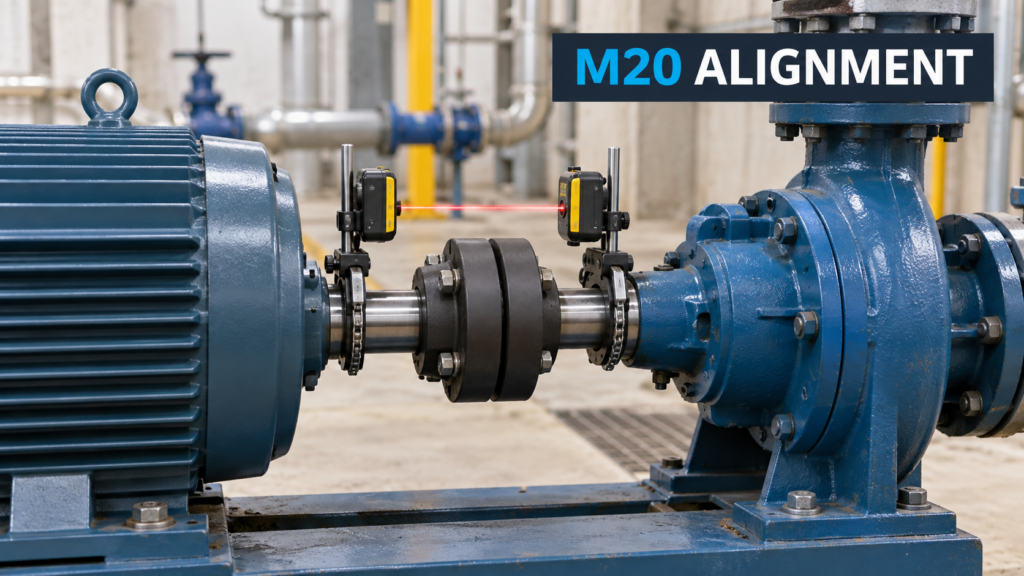

Laser Alignment Tool 개요 Laser Alignment Tool은 회전축 두 장비의 상대 위치를 측정해 평행·각도 오정렬을 조정하는 계측기다. 측정법·브래킷·보정과 허용값은 장비·커플링·OEM 기준을 따른다. Utility 적용 Motor-Pump, Motor-Fan, Compressor, Gearbox와 회전기계의 정렬 상태와 조정 후 검증에 사용한다. 측정 전 준비 안전 주의사항 정렬 작업은 LOTO 후 수행하고 예기치 않은 기동을 방지한다. 레이저를 눈에 직접 비추지 않으며, 커플링·축
