Earth Resistance Tester 개요
Earth Resistance Tester는 접지전극과 대지의 전기적 저항 또는 임피던스를 시험한다. 3점 전위강하·클램프·토양저항률 등 방식과 적용범위는 장비·현장에 따른다.
Utility 적용
수배전반·변전설비·Motor·Generator·UPS·피뢰·계측 접지의 접지상태와 변화 추세를 확인한다.
측정 전 준비
- 접지망 구조·병렬 접지·시험방식·전극 설치공간 확인
- 시험전류·리드 길이·전극 간격·토양·날씨 기록
- 접지 도체 분리 가능 여부와 설비 운영 위험 확인
안전 주의사항
접지 도체 분리는 감전·낙뢰·고장전류 경로를 잃게 할 수 있으므로 승인된 절차 없이 수행하지 않는다. LOTO·PPE·무전압·낙뢰 위험과 시험 전류 경로를 평가한다.
올바른 측정 위치

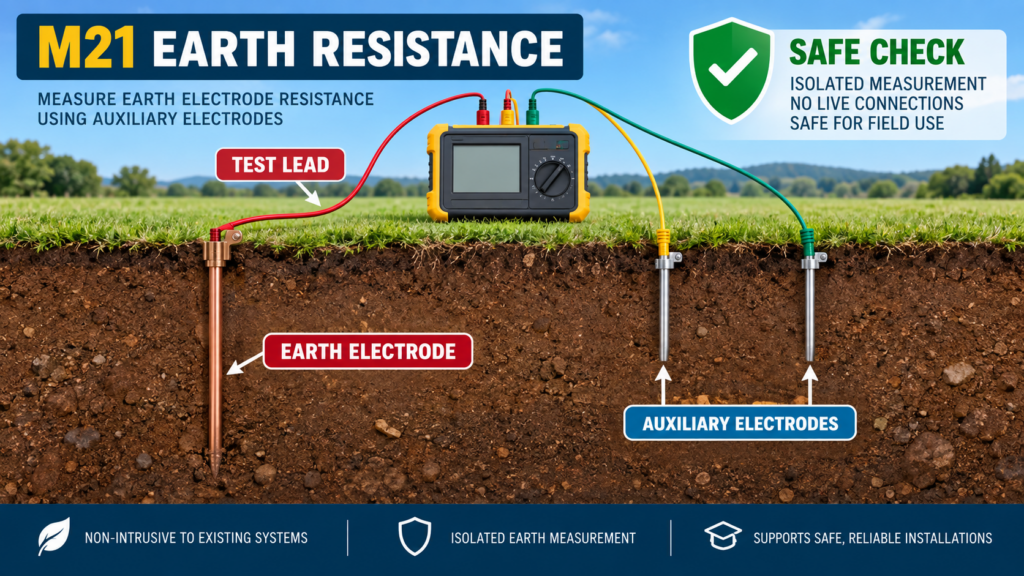

측정 대상 전극과 보조 전류·전위 전극의 위치를 도면에 표시한다. 병렬 접지 경로가 결과에 영향을 주는지 확인하고, 클램프 방식은 적용 가능한 폐회로 조건에서만 사용한다.
현장 측정 순서
- 설비·접지점·시험방식·날씨와 토양상태를 기록한다.
- 시험기 리드·전극·배터리·교정상태를 확인한다.
- 전극 배치·방향·거리와 외부 전압 영향을 확인한다.
- 반복 측정하고 전극 위치 또는 보조 검증으로 신뢰성을 확인한다.
- 설계·OEM·규정·과거 Baseline과 비교한다.
측정값 해석
접지저항은 토양 수분·온도·전극 배치·병렬 경로·주변 금속과 시험주파수에 영향을 받는다. 단일값이 낮다고 모든 접지 경로가 건전하다고 결론내리지 않는다.
정상·비정상 판단
설계값·보호협조·적용 규정·OEM 기준과 동일한 시험방법·조건의 Baseline을 사용한다. 계절·토양 변화와 측정 불확도를 고려하며 보편 단일값을 임의 적용하지 않는다.
흔한 측정 오류
전극 간격 부족, 전위·전류 전극 역연결, 병렬 접지 미고려, 시험선 유도·접촉불량, 토양조건 미기록, clamp 적용조건 위반과 접지 도체 임의 분리가 흔하다.
이상값 추가 점검
전극 위치·토양·리드·외부전압·병렬경로를 재확인하고, 접지망 연결·부식·단선·접속부를 적합한 절차로 점검한다.
조치 후 Verification
동일 시험법·전극배치·토양조건에서 재시험한다. 보호장치·접지 연속성·접속상태와 결과 Trend가 요구조건에 맞는지 확인한다.
Baseline / Trend 관리
접지점·시험법·전극거리·토양·날씨·시험주파수·반복값·계측기 ID·교정상태·시각을 보존한다.
References
- IEEE 81, measuring earth resistivity, ground impedance and earth surface potentials
- IEC 61557-5, resistance to earth
- Earth tester manufacturer safety and test procedure
현장 품질보강 — 접지저항 측정 게이트: 적용: 수배전반·UPS·Motor·Generator·피뢰·계측 접지의 상태 확인. 3점/4점 전위강하, 선택식, 무보조전극 방식은 접지망 구조와 병렬 경로 조건을 먼저 확인한다.
시험 전 무전압·LOTO·PPE·낙뢰 위험·접지도체 분리 위험을 평가하고, 보조 전극 간격·방향·토양·날씨·시험주파수·리드 접촉을 기록한다. 정상/이상은 단일 임의값이 아니라 설계·보호협조·OEM·적용 규정과 동일 조건 Baseline으로 판단한다.
이상값은 전극 배치·외부전압·병렬경로·접속부 부식/단선·클램프 적용조건·계측기 교정 순으로 재확인한다. 조치 후 동일 방법과 조건으로 반복 측정하고 접지 연속성·보호장치·Trend를 교차검증한다.
Utility 예: UPS 접지값 상승 시 시험 리드 오류와 병렬경로를 배제한 뒤 접속부 부식 및 접지망 변화를 점검한다.
실무형 — Fluke 1623-2 GEO: 3/4극 전위강하, 4극 토양저항률, 선택식·무보조전극 시험, IP56, 측정범위 0.020 Ω–19.99 kΩ, 정확도 ±(2% rdg + 3 d) 공식자료 기준. 제품: https://www.fluke.com/en-us/product/electrical-tes
