게시일 2026.09.22
Dissolved Oxygen Meter 개요
Dissolved Oxygen Meter는 물에 용존된 산소 농도를 전기화학식 또는 광학식 센서로 측정한다. 온도·압력·염도 보정과 센서 상태가 결과에 영향을 준다.
Utility 적용
폐수 생물학적 처리, 폭기조, 냉각수·탱크와 수처리 공정의 산소 상태와 폭기 성능을 확인한다.
측정 전 준비
- 측정 위치·단위·온도·염도·기압과 요구범위 정의
- 센서 막·전해액·광학캡·교정상태 확인
- 시료 흐름·교반·기포·채취시간과 용기 준비
안전 주의사항
폐수·약품·미생물 시료는 PPE와 샘플 취급·폐기절차를 따른다. 탱크 가장자리·폭기조·압력라인에 무리하게 접근하거나 probe를 떨어뜨리지 않는다.
올바른 측정 위치
폭기조·유입·방류·Return을 구분하고 기포가 직접 센서에 부딪히는 위치를 피한다. 대표 흐름과 혼합상태를 확보하며, 정체 시료와 표면의 산소값을 공정 전체로 확대하지 않는다.

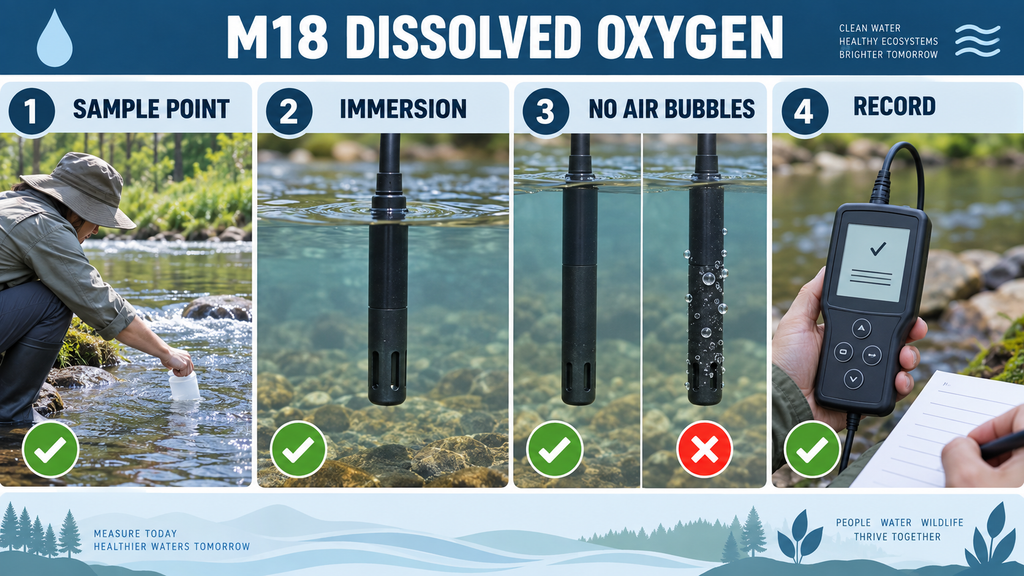

현장 측정 순서
- 공정 단계·온도·유량·폭기·시간을 기록한다.
- 센서와 보정값·단위를 확인한다.
- 시료 또는 공정에 센서를 넣고 안정화한다.
- 기포·교반·온도보정 상태와 값을 기록한다.
- 상하류·Baseline·공정 요구조건과 비교한다.
측정값 해석
DO는 농도와 포화도 개념을 구분한다. 온도·압력·염도·고도와 센서 응답시간이 결과에 영향을 주므로 보정조건을 함께 보존한다. 단일 DO값으로 폭기 성능이나 생물반응을 단정하지 않는다.
정상·비정상 판단
공정 설계·생물학적 운전조건·규정·OEM과 동일 위치·온도·부하의 Baseline을 사용한다. 낮은 값은 폭기·혼합·센서·유기부하를, 높은 값은 과폭기·공정조건·보정오류를 분리한다.
흔한 측정 오류
센서 막 오염, 교정 오류, 기포 부착, 교반 부족, 온도·염도·기압 보정 누락, 안정화 전 기록, 시료 보존 지연과 단위 혼동이 흔하다.
이상값 추가 점검
DO와 Air Flow·Blower·교반·수온·ORP·부하·Return을 같은 시간축으로 비교한다. 독립 계측기·실험실 분석과 센서 상태를 교차 확인한다.
조치 후 Verification
동일 위치·유량·폭기·온도·보정·안정화 조건에서 재측정한다. DO Trend와 공정 성능·알람·상하류 관계가 회복됐는지 확인한다.
Baseline / Trend 관리
공정·시료점·온도·압력·염도·기압·폭기·센서 ID·교정상태·측정시간과 DO 결과를 저장한다.
References
- Standard Methods 4500-O, dissolved oxygen
- ISO 5814, water quality dissolved oxygen by electrochemical probe
- Dissolved oxygen meter manufacturer calibration and maintenance manual
현장 품질보강 — DO 측정 품질 게이트
목적 / 위치: DO는 WWT·Aeration Tank·Process Water에서 산소 전달, 생물반응, 혼합과 폭기 에너지의 상태를 확인하는 지표다. In-situ는 대표 깊이·혼합상태에서 공정 조건을 유지하며 측정하고, Grab Sample은 채취·운반 중 기체교환이 발생할 수 있어 즉시 측정한다. 표면·유입·방류·Return을 구분하고 기포가 센서에 직접 부착되는 위치를 피한다.
원리 / 보정: Optical DO는 발광/소광식 캡을 사용해 막·전해액 관리가 적고, Electrochemical은 membrane·전해액과 극화/유동 조건을 관리한다. 온도·기압·염도 보정과 센서 안정화가 필요하며, Calibration은 제조사 절차와 Site SOP에 따른다. 기포, 캡/막 오염·열화, 교반 부족과 안정화 전 판독은 계측 오류다.
정상 / 이상 판정: 정상 DO 수치를 임의 생성하지 않고 공정 설계조건·운영기준·Site Baseline과 비교한다. 낮은 DO는 Air Flow·Blower·Diffuser·혼합·공정 Load와 센서 상태를 함께 확인하고, 높은 DO는 과도한 폭기로 인한 에너지 낭비와 보정 오류를 점검한다. DO Trend가 Air Flow와 논리적으로 변하지 않으면 계측기 오류를 먼저 배제한다.
Troubleshooting / RCA: 센서 → Aeration → Blower → Diffuser → Process Load 순으로 점검한다. 센서 캡/막 세척·교체와 Calibration 후에도 낮은 값이 지속되면 기포분산·Blower 토출·밸브·Diffuser 막힘·유기부하를 확인한다. Optical과 Electrochemical 또는 독립 Reference로 Cross-check하고, 압력·온도·염도·시료시간을 맞춘다.
Verification / Trend: 조치 후 동일 위치·깊이·유량·폭기·온도·보정조건에서 안정화 후 반복 측정한다. DO, % saturation, 온도, 압력/고도, 염도, Air Flow, Blower 상태, 센서 ID·캡/막 상태와 시각을 함께 저장한다. 예: Aeration Tank DO 저하 시 센서 기포와 캡 오염을 배제한 뒤 Diffuser와 Blower를 점검하고, 조치 후 동일 Load에서 DO와 Air Flow Trend가 Baseline으로 회복되는지 확인한다.
제품 선정 및 공식 Web 검증:
- 실무형 — Hach Intellical LDO101 Luminescent/Optical DO Probe:
- 공식 자료상 0.1–20.0 mg/L 및 1–200% saturation, 온도 0–50 °C, DO 정확도는 조건별 ±0.1 mg/L 또는 ±0.2 mg/L, 포화도 ±1% of reading, 온도 정확도 ±0.3 °C, 압력 정확도 ±0.8%이며 optical cap 방식으로 membrane/electrolyte 교체 부담이 적다.
- 폐수·일반 수질·Aeration 현장에 적합하며 Hach HQd 계측기와 구성한다.
- 제품/Downloads: https://mena.hach.com/intellical-ldo101-laboratory-luminescent-optical-dissolved-oxygen-do-sensor-3-m-cable/product-downloads?id=24759766761
- 공식 Manual/Datasheet: https://cdn.hach.com/7FYZVWYB/at/9ctbc3khwrc6rqwvts3nk3c/DOC0225380021_5ed.pdf 가격: RFQ.
- 전문형 — YSI ProDSS ODO Optical Dissolved Oxygen Sensor:
- 공식 자료상 0–500% 및 0–50 mg/L, 해상도 사용자 선택 0.01 mg/L/0.1% 또는 0.1 mg/L/1%, 0–20 mg/L에서 ±0.1 mg/L 또는 ±1% of reading 중 큰 값, 20–50 mg/L에서 ±8% of reading이다.
- Optical cap 기반이며 ProDSS Handheld/cable과 사용하고 온도·압력·염도 보정 및 제조사 Calibration Guide를 적용한다. WWT·Process Water의 In-situ 다항목 Trend와 현장 RCA에 적합하다.
- 제품: https://www.ysi.com/Product/id-626900/ProDSS-ODO-Optical-Dissolved-Oxygen-Sensor 공식 Manual: https://www.ysi.com/File%20Library/Documents/Manuals/ProDIGITAL-User-Manual-English.pdf 가격: RFQ.
References: Standard Methods 4500-O, ISO 5814, Hach Intellical LDO101 공식 자료, YSI ProDSS ODO 공식 Product/Manual/Calibration Guide.
