Tachometer 개요
Tachometer는 회전축의 회전속도와 주기를 비접촉 또는 접촉 방식으로 측정한다. 측정거리·반사표·축 형상·범위와 방식은 장비 사양을 따른다.
Utility 적용
Motor·Fan·Pump·Compressor·Generator와 Belt/Drive의 RPM, Slip, 운전속도 변화를 확인한다.
측정 전 준비
- 설비 정격·예상 RPM·측정방식·회전방향 정의
- 레이저 안전·접근거리·반사표·표면 상태 확인
- 센서 range·거리·교정·배터리와 측정 기록 준비
안전 주의사항
회전체·커플링·벨트에 접근하지 않고 가드 제거를 임의로 하지 않는다. 레이저형은 눈·반사면을 피하고 제조사 등급과 PPE를 따른다. 접촉식은 회전부와 공구 걸림 위험을 별도 평가한다.

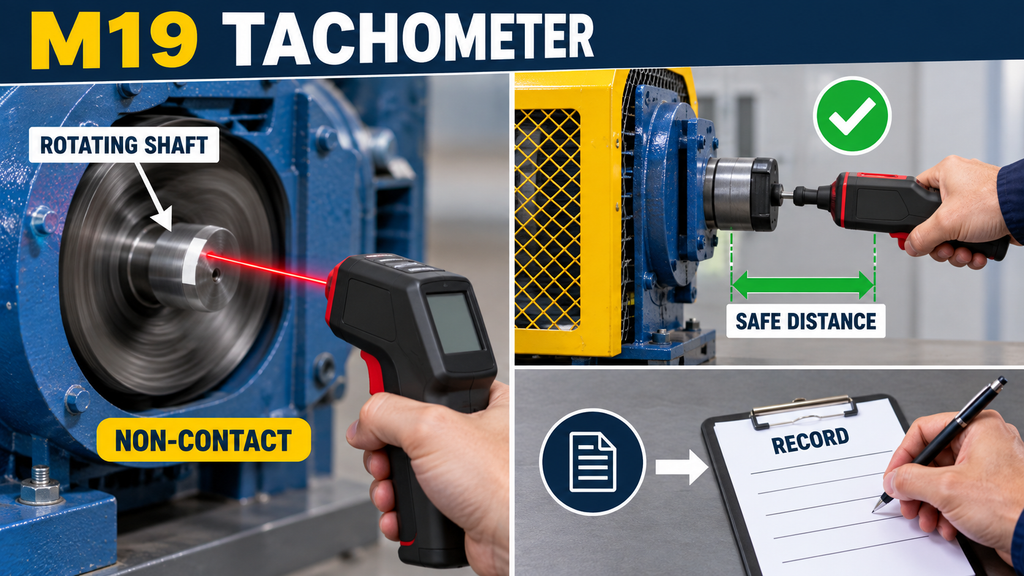

올바른 측정 위치

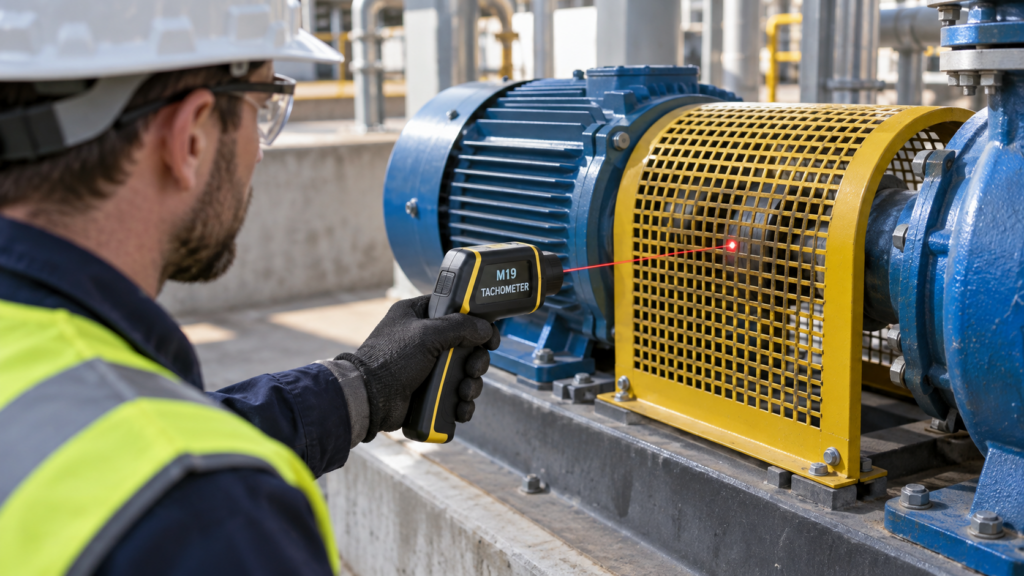

축 또는 지정 회전부의 안정된 반사점에서 측정한다. 여러 축·모터·팬을 혼동하지 않도록 설비 ID와 방향을 기록하고, VFD 운전에서는 설정주파수와 실제 RPM을 함께 본다.
현장 측정 순서
- 설비·부하·운전모드와 예상 RPM을 기록한다.
- 비접촉 센서의 거리·각도·반사표를 확인한다.
- 회전체가 안정된 뒤 여러 번 측정한다.
- RPM·방향·시간과 부하·주파수를 기록한다.
- 설계·OEM·Baseline과 비교한다.
측정값 해석
RPM은 회전속도이며 진동·유량·압력·전력과 함께 해석한다. 순간 변동·Slip·제어응답과 평균값을 구분하고, 접촉식과 비접촉식 결과 차이를 측정조건으로 설명한다.
정상·비정상 판단
정상은 설계·OEM 속도범위와 동일 부하·운전모드의 Baseline으로 판단한다. RPM 단일값으로 Motor·Bearing·Fan 고장을 확정하지 않는다.
흔한 측정 오류
반사표 누락, 거리·각도 불량, 주변 축 반사, 다른 설비 측정, 접촉 미끄러짐, 배터리·range 오류, 안정화 전 기록과 RPM/RPS 단위 혼동이 흔하다.
이상값 추가 점검
RPM 변화와 VFD 주파수·전류·부하·진동·유량·압력을 같은 시간축으로 비교한다. 벨트 Slip·커플링·제어 설정·센서 반사를 확인한다.
조치 후 Verification
동일 위치·방식·거리·부하·운전모드로 재측정한다. RPM 안정, 관련 공정값 회복과 재발 Trend를 확인한다.
Baseline / Trend 관리
설비·축·측정방식·반사표·거리·RPM·부하·주파수·진동·유량·계측기 ID와 시각을 저장한다.
References
- ISO 13373, condition monitoring by vibration and operating data
- IEC 60825-1, laser product safety
- Tachometer manufacturer operating and safety manual
현장 품질보강 — 회전수 측정 품질 게이트
목적 / 안전: Pump·Fan·Motor·Blower·Cooling Tower의 RPM은 VFD 운전점, Slip, Belt/Coupling 상태와 실제 유량·압력·진동을 연결하는 지표다. LOTO와 가드 상태를 먼저 확인하고 회전체에 직접 접근하거나 가드를 제거하지 않는다. 비접촉 Laser/Optical은 반사표를 1점 부착하고 안전거리에서 측정하며, Contact 방식은 정지·저속 점검 또는 제조사 허용 절차에서만 사용한다.
측정 절차: 설비 ID·축·방향·부하·VFD Hz·Nameplate RPM을 기록한다. 비접촉 측정은 반사표 면적과 거리·각도를 맞추고 주변 반사면을 차단한다. 안정화 후 동일 위치에서 반복 측정해 평균/최대/최소를 기록한다. VFD Frequency는 실제 RPM과 동일하지 않으며 Motor Slip, 부하, 벨트/커플링 전달손실을 고려한다.
정상 / 이상 판정: 정상 RPM을 임의 생성하지 않고 Nameplate·Design·VFD Setting·OEM 및 동일 부하 Site Baseline과 비교한다. RPM 편차가 있으면 반사표 누락·거리·각도·주변 축 반사·단위 오류를 먼저 배제한다. 실제 이상은 RPM과 함께 전류·진동·소음·유량·압력·VFD Hz가 일관되게 변하는지 확인한다.
Troubleshooting / RCA: RPM → VFD Hz → Motor → Coupling/Belt → Driven Equipment 순으로 점검한다. 낮은 RPM은 VFD 제한·Motor Slip·전원/전류·벨트 미끄럼·커플링 문제를 확인하고, 불안정한 값은 반사면·측정거리·레이저 각도·주변 반사와 센서 배터리를 재검증한다.
Verification / Trend: 조치 후 동일 안전거리·반사표·부하·VFD Hz에서 3회 이상 반복 측정하고 진동·소음·유량·압력과 함께 전후 Trend를 비교한다. RPM·Hz·전류·부하·계측기 ID·측정방식·거리·각도·시각·LOTO/작업조건을 저장한다. 예: Cooling Tower Fan RPM 저하가 VFD 설정 문제인지 Belt Slip인지 확인하고, 장력 조정 후 동일 Hz에서 RPM·풍량·진동 Baseline 회복을 검증한다.
제품 선정 및 공식 Web 검증:
- 실무형 — Fluke 931 Contact and Non-contact Tachometer:
- Optical 비접촉 1–99,999 RPM, Contact 1–19,999 RPM, 정확도 ±0.02% of reading + 1 digit, Optical sensing distance 500 mm, 반사 스트립 및 Contact adaptor를 사용한다.
- Water purification plant·HVAC compressor 등 Utility 회전설비 Spot Check에 적합하다. 제품: https://www.fluke.com/en-au/product/building-infrastructure/hvac-tools/fluke-931
- 공식 Manual: https://assets.fluke.com/manuals/931_____umeng0000.pdf 가격: RFQ.
- 전문형 — SKF TKRT 21 Multi-functional Digital Tachometer:
- Optical 1–99,999 r/min, 정확도 ±0.01% of reading ±1 digit, 측정거리 25–1,200 mm, 작동각 ±30°, Contact 최대 20,000 rpm, Optical Class 2 laser, 표시부 IP40로 공식 자료에 제시된다.
- Reflective tape와 Contact adaptor를 사용하며 회전체를 안전거리에서 점검하는 Utility 유지보수에 적합하다.
- 제품/공식 Data/Instructions: https://www.skf.com/jp/products/condition-monitoring-systems/basic-condition-monitoring-products/speed-measurement/multi-functional-digital-tachometer 가격: RFQ.
References: IEC 60825-1, ISO 13373, Fluke 931 공식 Product/Manual, SKF TKRT 21 공식 Product/Data/Instructions.
