Laser Alignment Tool 개요
Laser Alignment Tool은 회전축 두 장비의 상대 위치를 측정해 평행·각도 오정렬을 조정하는 계측기다. 측정법·브래킷·보정과 허용값은 장비·커플링·OEM 기준을 따른다.
Utility 적용
Motor-Pump, Motor-Fan, Compressor, Gearbox와 회전기계의 정렬 상태와 조정 후 검증에 사용한다.
측정 전 준비
- 축·커플링·회전방향·기준기계와 허용정렬값 정의
- Soft Foot·기초·베이스·볼트·열변위와 배관응력 점검
- 레이저·센서·브래킷·거리·교정상태 확인
- LOTO와 회전체 정지·수동회전 절차 확인
안전 주의사항
정렬 작업은 LOTO 후 수행하고 예기치 않은 기동을 방지한다. 레이저를 눈에 직접 비추지 않으며, 커플링·축 회전 중 접근하지 않는다. 무거운 장비 이동·Jack 조정은 승인된 리프팅 절차를 따른다.

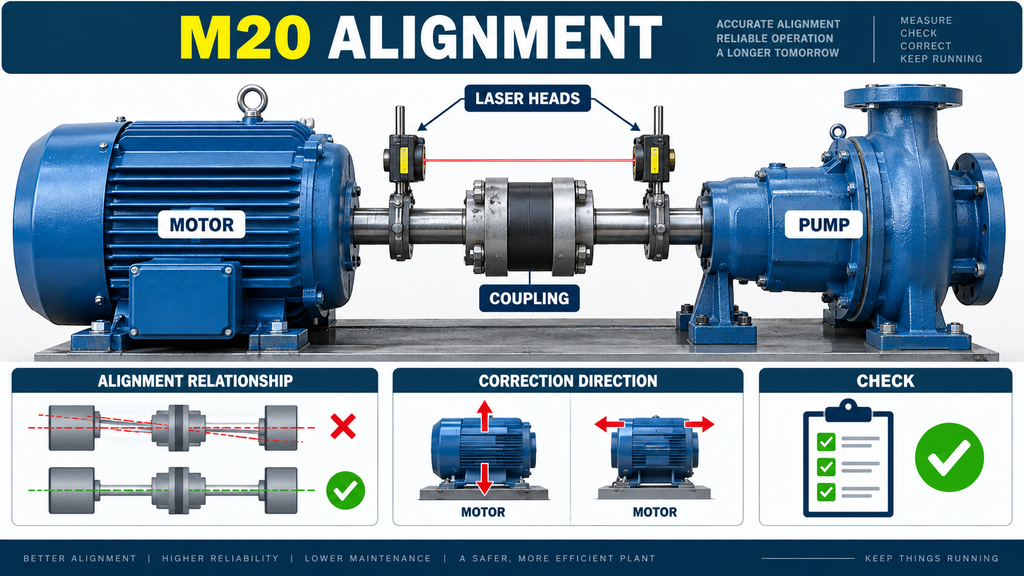

올바른 측정 위치
Driver·Driven 축의 기준면에 브래킷을 고정하고 축 처짐·브래킷 흔들림·측정각을 확인한다. 기계의 기준축과 실제 커플링 중심을 혼동하지 않는다.
현장 측정 순서
- 설비 상태·온도·배관 연결·커플링 상태를 기록한다.
- Soft Foot과 기초·볼트 상태를 먼저 확인한다.
- 센서·브래킷을 설치하고 거리·회전각·zero를 확인한다.
- 측정값을 취득해 수직·수평 조정량을 계산한다.
- 조정 후 토크·배관응력·커플링·회전상태를 재확인한다.
측정값 해석
Offset과 Angular misalignment를 구분한다. 열변위가 있는 장비는 cold alignment와 운전온도 목표를 구분하고, 측정 반복성과 브래킷 처짐을 확인한다.
정상·비정상 판단
허용값은 OEM·커플링·회전속도·축계 설계와 적용 표준을 따른다. 단일 보정 결과보다 반복 측정, 운전 후 진동·온도·누설과의 일관성을 확인한다.
흔한 측정 오류
Soft Foot 미확인, 브래킷 처짐, 기준축 오류, 열변위 무시, 커플링 상태 변경, 회전각 부족, 단위·거리 오류와 볼트 체결 순서 누락이 흔하다.
이상값 추가 점검
정렬값이 반복되지 않으면 브래킷·축 런아웃·베이스·베어링·배관응력·Soft Foot을 확인한다. 조정 후 진동·베어링온도·커플링 상태를 함께 확인한다.
조치 후 Verification
동일 측정법과 기준으로 재측정하고, 토크·Soft Foot·커플링·배관상태를 확인한다. 운전 후 진동·온도·전류와 정렬 결과가 일관되는지 검증한다.
Baseline / Trend 관리
설비·기준기계·거리·온도·브래킷·측정각·Offset·Angular 값·조정량·토크·계측기 ID와 시각을 저장한다.
References
- ISO 20816, machine vibration evaluation after alignment work
- ANSI/ASA S2.75, shaft alignment considerations
- Alignment tool and coupling manufacturer procedure
- 현장 품질보강 — 회전축 정렬 품질 게이트
- 적용 / 사전점검: Pump·Motor·Fan·Blower Coupling 정렬은 Angular와 Parallel Offset을 분리해 확인하고 수평·수직 보정 방향을 구분한다.
- LOTO 후 Soft Foot을 먼저 확인하고 Base/Foundation, Anchor Bolt, 배관응력, Coupling 및 Shaft 상태를 점검한다. 정렬값만으로 모든 진동 원인을 단정하지 않고 Bearing·Seal·Foundation 상태를 함께 본다.
- 측정 / 보정: Laser Head와 Detector를 축·커플링 기준면에 설치하고 브래킷 처짐·축 런아웃·회전각·측정거리·Machine Dimension 입력을 검증한다.
- Cold Alignment 목표는 Maker/Coupling 허용치와 Thermal Growth 보정자료를 사용한다.
- Shim은 계산된 수직 조정량을 단계적으로 적용하고, 수평 이동 후 Bolt를 규정 순서·토크로 체결한다. 체결 전후 값 변화와 반복성을 기록한다.
- 정상 / 이상 판정: 허용 Alignment 값은 OEM·Coupling·RPM·축계 설계의 공식 Tolerance만 사용한다. 조정 후 반복 측정이 허용 범위에 들어오고, 운전 후 Vibration·Temperature·Current·누설이 Baseline과 일관될 때 정상으로 판단한다.
- 값이 반복되지 않으면 Alignment → Soft Foot → Coupling → Bearing → Foundation 순으로 RCA한다.
- Verification / Trend: 조정 후 동일 기준·거리·온도·회전각으로 재측정하고, 운전 온도 도달 후 진동·베어링 온도·전류·유량·압력과 Cross-check한다.
- 설비·Driver/Driven·RPM·온도·치수·Angular/Offset·Shim·토크·측정기 ID·시각·보고서를 Alignment History로 보존한다. 예: PCW Pump에서 Coupling 정렬 후 무부하/부하 상태 진동과 Seal 누설을 비교하고 재발 Trend를 확인한다.
- 제품 선정 및 공식 Web 검증:
- 실무형 — Fluke 830 Laser Shaft Alignment Tool:
- Coaxial reflected laser principle, Detector resolution 1 µm, average accuracy >98%, inclinometer 0–360°/resolution <1°, controller IP65·sensor/prism IP67, Class 2 laser, Dynamic machine tolerance check와 step-by-step guidance를 제공한다. Pump/Motor·Fan 정렬 현장에 적합하다.
- 제품: https://www.fluke.com/en-us/product/mechanical-maintenance/laser-alignment/fluke-830
- 데이터시트: https://media.fluke.com/ba28a8b4-945c-4f72-ae81-b106006a338c_original%20file.pdf
- 전문형 — Easy-Laser XT440 Shaft: Line laser shaft alignment system으로 horizontal/vertical/flange-mounted machine과 Soft Foot check를 지원하며 공식 자료상 measurement accuracy ±5 µm ±1%, measuring units/display protection IP66/IP67, built-in guidance/manual과 alignment software를 제공한다.
- Motor-Pump·Blower·Gearbox의 정밀 정렬과 보고서 관리에 적합하다.
- 제품: https://easylaser.com/en-us/products/shaft-alignment/xt440-shaft
- 기술자료/매뉴얼: https://easylaser.com/Files/Files/Downloads/Broschure/XT440/XT440_brochure_05-0830_rev12_eng.pdf 가격: RFQ.
- References: ISO 20816, ANSI/ASA S2.75, Fluke 830 공식 Product/Data/Manual, Easy-Laser XT440 공식 Product/Brochure/Manual.
