Multimeter 개요
Multimeter는 전압, 전류, 저항, 연속성 등을 측정하는 계측기다. 기능과 정격은 모델별로 다르므로 측정 전 설명서를 확인한다.
Utility 적용
분전반, MCC, Motor control, 센서 전원, 제어회로의 전압·저항·연속성을 점검한다. 측정값은 회로도, 설계값, 명판과 운전조건에 대조한다.
측정 전 준비
- 측정 목적과 예상값 확인
- 리드 손상·퓨즈·배터리·교정상태 확인
- CAT 및 전압 정격과 단자 위치 확인
- AC/DC·전압·저항 기능을 구분
안전 주의사항
전기 작업은 LOTO와 승인 절차를 따른다. 무전압 확인이 필요한 작업은 적합한 시험기로 검증한다. 전압 측정 중 저항·연속성 기능으로 전환하지 않고, 전류 측정 리드를 전압 단자에 둔 채 전압을 측정하지 않는다. CAT 등급은 설치환경과 과도전압 범주를 함께 본다.

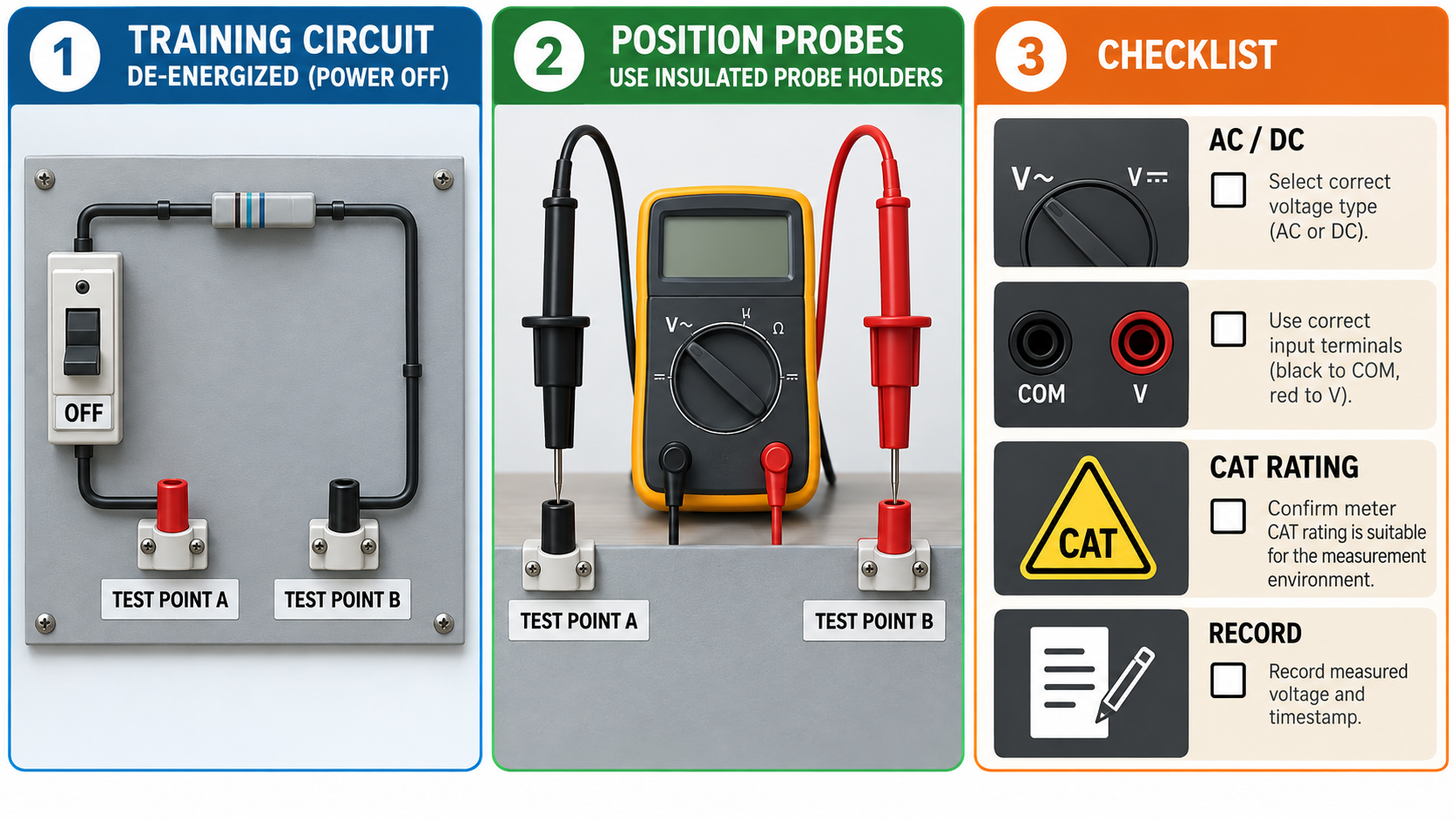

올바른 측정 위치
전압은 회로도에 지정된 두 점 사이에서 병렬 측정한다. 전류는 계측기와 회로 조건이 허용하는 경우에만 직렬 측정하며, 가능하면 Clamp 방식 등 더 안전한 대안을 검토한다. 저항은 전원 차단과 잔류전하 방전 후 측정한다.
현장 측정 순서
- 회로·측정점·예상값·운전상태를 기록한다.
- 기능·단자·범위·정격을 확인한다.
- 전압은 알려진 정상점에서 계측기 동작을 확인한다.
- 측정점을 접촉하고 표시값 안정 후 기록한다.
- 동일 조건에서 반복하고 설계값·Baseline과 비교한다.
측정값 해석
전압은 측정점과 기준점의 차이이며, 저항은 무전원 상태의 회로 특성이다. 표시값의 단위·극성·AC/DC·주파수 조건을 함께 기록한다. 센서나 PLC 입력은 회로 임피던스와 신호범위를 확인한다.
정상·비정상 판단
절대 판정은 설계값, OEM 허용범위, 보호장치 설정 및 적용 표준을 우선한다. 단일값보다 공급측·부하측 비교와 동일 운전조건의 Trend를 본다. 측정값만으로 부품 고장을 확정하지 않는다.
흔한 측정 오류
AC/DC 오설정, 잘못된 단자, 공통선 오인, 병렬·직렬 측정 혼동, 전원 차단 없이 저항 측정, VFD 출력에 부적합한 계측기 사용이 흔하다.
이상값 추가 점검
저전압은 공급측, 퓨즈, 단자, 케이블 전압강하와 부하를 확인한다. 불안정한 값은 접속상태, 접지, 노이즈, VFD와 계측기 대역폭을 확인한다. 저항 이상은 전원 차단·방전·회로 분리 후 재측정한다.
조치 후 Verification
같은 측정점·기능·범위·운전조건으로 재측정하고, 공급측과 부하측 값이 설계 및 Baseline과 일치하는지 확인한다. 조치 후 보호장치와 제어기 정상동작도 검증한다.
Baseline / Trend 관리
설비 ID, 회로도 위치, 측정기능, 단위, 측정점, 운전부하, 전압·주파수, 계측기 ID, 시각과 작업자를 저장한다.
References
- IEC 61010-1: measurement, control and laboratory equipment safety requirements
- OSHA 1910.147: control of hazardous energy
- Fluke electrical measurement safety guidance
