Digital Manometer 개요
Digital Manometer는 압력 또는 두 포트의 차압을 센서와 전자회로로 표시하는 휴대형 계측기다. 압력범위·매체·정확도·포트구성은 모델 사양을 따른다.
Utility 적용
공압·HVAC·Filter·Duct·Room pressure·Pump suction/discharge와 압력 스위치 전후를 확인한다.
측정 전 준비
- 측정 목적, 압력 종류(gauge/absolute/differential)와 단위 확인
- High/Low 포트·호스·피팅 정격과 매체 적합성 확인
- zero, range, 배터리, 교정상태와 온도조건 확인
- 응축수·먼지 유입과 호스 꺾임 방지
안전 주의사항
고압·고온·화학·가연성 매체는 공정 격리와 감압을 우선한다. 호스를 연결·분리할 때 밸브 상태와 잔류압을 확인하고, 정격을 초과하지 않는다. Manometer를 안전밸브나 보호장치 대신 사용하지 않는다.
올바른 측정 위치
차압은 Upstream를 High, Downstream를 Low에 연결하고 두 탭 사이의 다른 저항요소가 무엇인지 기록한다. 정압은 기준점과 측정점을 명확히 하며, HVAC는 측정 위치·문 상태·풍량조건을 함께 기록한다.

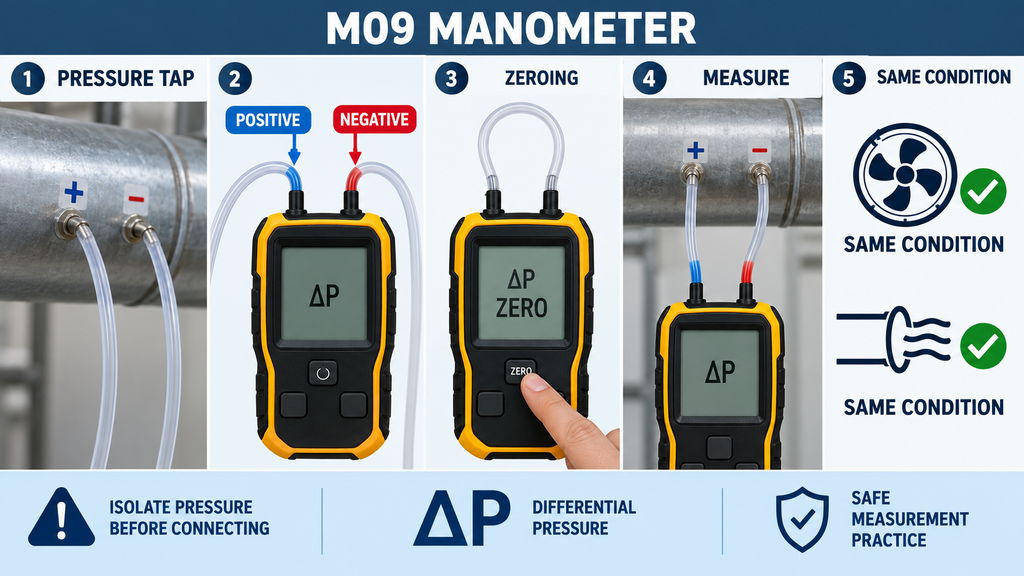

현장 측정 순서
- 설비 ID, 압력·유량·온도와 운전상태를 기록한다.
- 호스와 포트를 확인하고 zero를 수행한다.
- 저압부터 연결해 누설·범위를 확인한다.
- 값이 안정된 후 단위와 부호를 포함해 기록한다.
- 호스 제거 전 격리·감압하고 측정 후 zero drift를 확인한다.
측정값 해석
표시값은 측정점·단위·부호·유량·온도와 호스 배치에 의존한다. 차압 증가는 유량 증가로도 발생할 수 있으므로 동일 또는 비교가능 유량의 Baseline과 비교한다.
정상·비정상 판단
설계값·OEM 기준·Filter/Duct 성능자료와 동일조건 Trend를 우선한다. 단일 압력값으로 막힘·누설·팬 고장을 확정하지 않고 다른 측정점의 관계를 확인한다.
흔한 측정 오류
High/Low 역결선, 잘못된 단위, zero 미수행, 호스 누설·응축수, 포트 막힘, 풍량·문 상태 불일치, range 과대선정과 온도 영향 미기록이 흔하다.
이상값 추가 점검
압력 저하는 공급원·팬·밸브·필터·덕트·누설을 순서대로 확인한다. 차압 증가는 유량·필터 오염·호스·탭 위치·센서 zero를 분리 점검한다.
조치 후 Verification
동일 포트·호스·단위·유량·온도·운전조건으로 재측정한다. 값의 회복뿐 아니라 관련 설비의 유량·압력·알람이 요구조건을 만족하는지 확인한다.
Baseline / Trend 관리
설비·측정점·포트방향·압력종류·단위·유량·온도·zero·계측기 ID·시각과 결과를 보존한다.
References
- ASME B40.100, pressure gauges
- ISO 2186, pressure connections for fluid flow measurement
- Manometer manufacturer operating and calibration manual
현장 품질보강
정상은 동일 포트방향·단위·유량·온도·운전조건에서 OEM/설계값과 Baseline이 일치하는 상태다. 이상은 zero·호스·포트·단위·문 상태와 유량변화를 배제한 뒤 지속되는 이탈로 판정한다. RCA는 계측기 설정 → 연결·누설 → 공급원·팬 → 필터·덕트·밸브 순으로 분리하고, 조치 후 동일 조건 재측정과 유량·압력·알람을 함께 검증한다.
- 제품 선택
- 실무형: testo 510i
- 공식 제품: https://www.testo.com/en-US/p/0560-1510
- 공식 Manual/Datasheet: 제조사 페이지의 testo 510i Data Sheet 및 testo Smart Probes Instruction Manual
- 전문형: Fluke 922 Airflow Meter/Micromanometer
- 공식 제품: https://www.fluke.com/en-us/product/building-infrastructure/indoor-air-quality-testing/fluke-922
- 공식 Manual/Datasheet: https://assets.fluke.com/manuals/922_____umeng0000.pdf 및 Fluke 922 Data Sheet
- 공식 자료의 모델별 범위·정확도·포트 정격을 확인하고 현장 허용값은 OEM/설계/Baseline을 적용한다. 가격은 공식 판매 페이지 또는 RFQ로 확인한다.
