M10 Anemometer 덕트 풍속·풍량 측정 가이드

Measurement Tools / / 댓글 달기

게시일 2026.09.22

Anemometer 개요

Anemometer는 공기 유속을 측정하며 풍량·환기·덕트 성능·실내 차압 해석에 사용한다. 열선·베인·피토 방식과 측정 범위는 모델별로 다르다.

Utility 적용

AHU 공급·환기 덕트, 배기, Cleanroom, 국소배기와 Fan 성능을 확인한다. 풍속 하나를 풍량으로 환산할 때는 단면적과 속도분포를 함께 확인한다.

측정 전 준비

  • 덕트 크기·측정면·공기 온도·압력·습도 확인
  • 센서 방향·범위·제로·교정상태 확인
  • 운전 풍량·댐퍼·필터 상태와 측정 격자 정의

안전 주의사항

회전체·팬·뜨거운 배기·화학물질과 고소작업 위험을 먼저 평가한다. 점검구를 열 때 공정 격리와 PPE를 적용하고, 센서가 회전체에 닿지 않도록 한다.

올바른 측정 위치

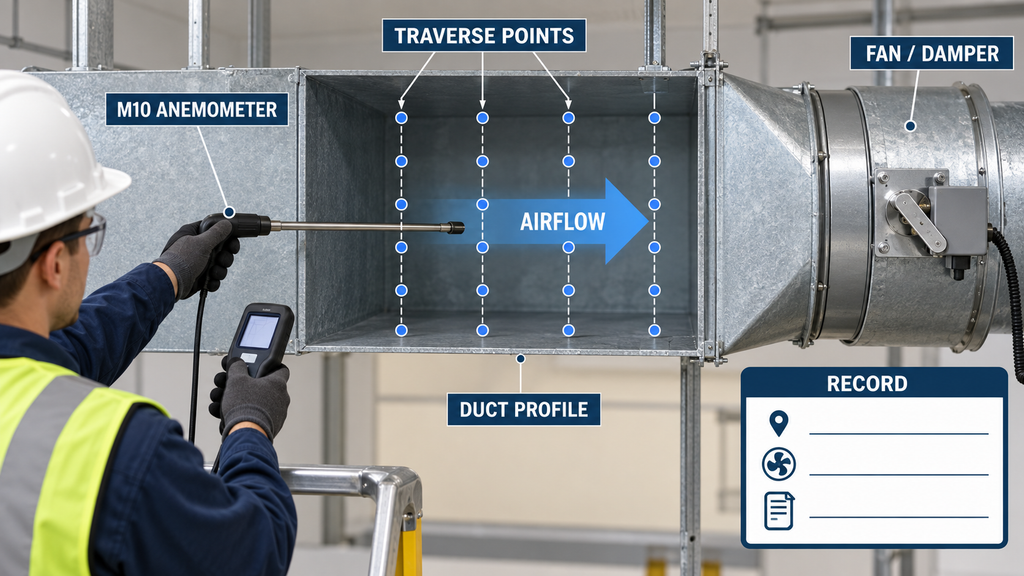

덕트 직관부의 대표 단면에서 센서 방향을 유동과 맞춘다. 단면 여러 지점을 격자로 측정하고, 난류·엘보·댐퍼 직후의 값은 대표값으로 단정하지 않는다.

현장 측정 순서

  1. 설비·풍량·댐퍼·필터·온도와 운전상태를 기록한다.
  2. 센서 zero와 방향을 확인한다.
  3. 정의한 격자 위치에서 각 값을 기록한다.
  4. 평균·분포·단면적과 함께 풍량을 산정한다.
  5. 동일 조건의 Baseline과 비교한다.

측정값 해석

국부 풍속은 단면 평균속도와 다를 수 있다. 풍량은 단면적·속도분포·온도·압력 보정과 측정 방식에 좌우된다. 운전점·댐퍼·필터 차압이 바뀌면 직접 비교하지 않는다.

정상·비정상 판단

설계 풍량·풍속, TAB 기준, OEM 성능자료와 동일 운전조건의 Trend를 우선한다. 한 지점의 높은 값이나 낮은 값만으로 Fan 고장이나 필터 막힘을 확정하지 않는다.

흔한 측정 오류

센서 방향 오류, 단일 지점 측정, 난류구간 측정, 단면적 오류, 온도·압력 보정 누락, 댐퍼·필터 조건 불일치와 range 오설정이 흔하다.

이상값 추가 점검

풍량 저하는 Fan 회전·벨트·댐퍼·Filter·덕트 누설·차압을 확인한다. 분포 불균일은 엘보·분기·댐퍼 위치와 측정 격자를 재검토한다.

조치 후 Verification

동일 격자·센서 방향·운전조건으로 재측정한다. 평균 풍량, 분포, 정압·차압과 공정 요구조건이 회복됐는지 확인한다.

Baseline / Trend 관리

덕트 단면·격자, 센서 방식, 온도·압력, 풍속 분포, 평균 풍량, 댐퍼·필터 상태, 계측기 ID와 시각을 저장한다.

References

  • ASHRAE 111, measurement, testing, adjusting and balancing
  • ISO 3966, velocity-area method for fluid flow measurement
  • Anemometer manufacturer operating and calibration manual

현장 품질보강
정상은 동일 격자·센서 방향·단면적·온도·압력·댐퍼·필터 조건에서 TAB/설계/OEM 기준과 Baseline이 일치하는 상태다. 이상은 센서 방향·난류·단면적·보정·운전조건 오류를 배제한 뒤 평균 풍량 또는 분포가 지속 이탈할 때 판정한다. RCA는 측정 재현성 → 운전점·댐퍼·필터 → Fan·벨트 → 덕트 누설·분기 순으로 분리한다. 조치 후 같은 격자로 평균 풍량·분포·정압/차압과 공정 요구조건을 재검증한다.
