Differential Pressure Gauge 개요
Differential Pressure Gauge는 두 측정점의 압력 차이 ΔP를 직접 표시하는 계측기다. Gauge range, 연결방향, 매체 적합성과 정확도는 모델 사양을 따른다.
Utility 적용
Compressed Air Filter·Dryer, HEPA, Pump Strainer, Heat Exchanger와 배관 구간의 restriction·오염·막힘을 선별한다.
측정 전 준비
- Upstream·Downstream 측정점과 유량 방향 확인
- 예상 ΔP·매체·온도·압력·호스 정격 확인
- Zero, range, calibration과 impulse line 상태 확인
- 압력 격리·감압·배출 절차와 PPE 확인
안전 주의사항
고압·고온·화학 매체는 계측기보다 먼저 공정 격리와 감압을 확인한다. 밸브를 임의 조작하지 않고 호스·피팅 누설을 점검한다. 압력 연결·분리는 승인된 절차와 적합한 정격 부품으로 수행한다.
올바른 측정 위치
Filter·Dryer·HEPA의 바로 전후처럼 해당 장치의 ΔP를 대표하는 점을 사용한다. 배관 직관부와 탭 위치를 기록하고, 측정점 사이에 다른 사용처·밸브·배관고저차가 포함되는지 확인한다.
현장 측정 순서
- 설비 ID, 유량, 압력, 온도와 운전상태를 기록한다.

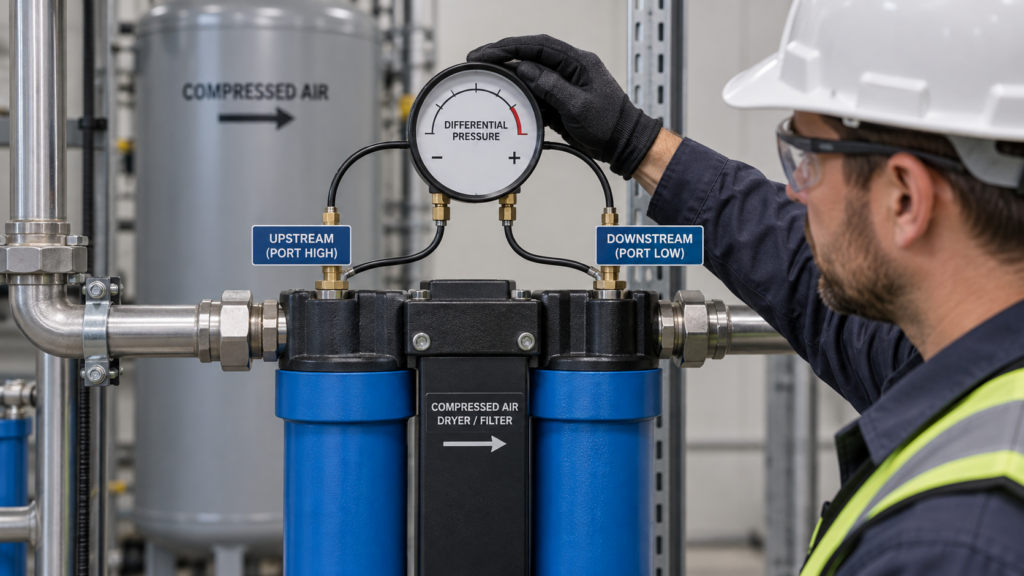

- High/Low 포트를 Upstream/Downstream에 맞게 연결한다.
- Zero와 누설 여부를 확인한다.
- 유량이 안정된 상태에서 ΔP를 기록한다.
- 같은 조건에서 반복하고 Baseline·제조사 기준과 비교한다.
측정값 해석
ΔP는 유량, 매체, 온도, 장치 상태와 측정점에 의존한다. 유량이 증가하면 정상적인 ΔP 증가가 나타날 수 있으므로 다른 유량의 값을 직접 비교하지 않는다. 가능한 한 동일 또는 비교가능 유량에서 전후 Trend를 비교한다.
정상·비정상 판단
정상은 OEM clean pressure drop, 설계 유량·압력, 적용 기준과 현장 Baseline으로 판단한다. ΔP 증가만으로 Filter 막힘을 확정하지 말고 유량·밸브 개도·계측기 zero·측정점 변경을 먼저 배제한다.
흔한 측정 오류
High/Low 역결선, 호스 막힘·응축수, zero drift, 누설, 다른 유량조건, 압력 탭 위치 변경, 단위 오인과 게이지 range 과대선정이 흔하다.
이상값 추가 점검
ΔP가 높으면 유량·Filter 상태·Valve 개도·배관 병목·응축수와 상류압력을 확인한다. ΔP가 비정상적으로 낮으면 bypass·역결선·누설·센서 zero와 실제 유량을 확인한다.
조치 후 Verification
동일 유량·압력·온도·측정점에서 재측정한다. ΔP가 OEM/Baseline 범위로 회복되고 처리 유량과 하류 압력이 요구조건을 유지하는지 확인한다.
Baseline / Trend 관리
장치 ID, Upstream·Downstream, 유량·압력·온도, ΔP, 매체, 게이지 ID, zero·교정상태와 측정시각을 기록한다.
Reference
s
- ISO 2186, fluid flow measurement pressure connections
- ASME B40.100, pressure gauges
- Filter·Dryer·HEPA manufacturer differential-pressure guidance
현장 품질보강
정상은 동일 매체·유량·온도·압력과 같은 측정점에서 OEM clean pressure drop, 설계값 또는 Baseline과 일치하는 상태다. 이상은 High/Low 역결선, zero drift, 호스 막힘·누설, bypass와 유량변화를 배제한 뒤 지속되는 이탈로 판정한다. RCA는 측정계통 → 운전조건 → 필터·스트레이너 막힘 → 밸브·배관 병목 순으로 분리한다. 조치 후 동일 조건 재측정하고 ΔP 회복, 하류 압력, 처리 유량과 Trend를 확인한다.
- 제품 선택
- 실무형: testo 510i Differential Pressure Manometer
- 공식 제품: https://www.testo.com/en-US/p/0560-1510
- 공식 Manual/Datasheet: 제조사 페이지의 testo 510i Data Sheet 및 testo Smart Probes Instruction Manual
- 전문형: Fluke 922 Airflow Meter/Micromanometer
- 공식 제품: https://www.fluke.com/en-us/product/building-infrastructure/indoor-air-quality-testing/fluke-922
- 공식 Manual/Datasheet: https://assets.fluke.com/manuals/922_____umeng0000.pdf 및 제조사 922 Data Sheet
- testo 510i의 공식 자료에는 -150~+150 hPa 범위와 모델별 정확도 조건이 제시되며, Fluke 922는 공식 자료의 압력 범위·정확도 조건을 적용한다.
- 현장 허용값은 OEM/설계/Baseline을 우선하고 가격은 공식 판매 페이지 또는 RFQ로 확인한다.
