게시일 2026.07.30

댐퍼 제어 최적화로 운영 효율과 안정성 확보하기

반도체 제조 사업장의 유틸리티 운영 관리 경험을 가진 수석 엔지니어로서, 저는 댐퍼(Damper) 제어의 중요성을 누구보다 잘 이해하고 있습니다. 댐퍼는 단순한 공기 흐름 조절 장치를 넘어, 클린룸의 청정도 유지, 특정 구역의 압력 제어, 유해 물질 배출, 그리고 궁극적으로는 생산 수율과 직결되는 핵심 설비입니다. 이 글에서는 댐퍼 제어의 최적화를 통해 운영 효율성을 극대화하고, 잠재적 위험을 최소화하며, 지속 가능한 공장 운영을 위한 실질적인 전략을 제시하고자 합니다.

핵심 요약

댐퍼 제어 최적화는 반도체 제조 사업장의 안정적인 운영과 에너지 효율성 증대에 필수적입니다. 정밀한 제어를 통해 클린룸의 청정도를 유지하고, 공정 환경을 안정화하며, 불필요한 에너지 소모를 줄일 수 있습니다. 이를 위해 정확한 계측, 데이터 기반의 분석, 선제적인 유지보수, 그리고 체계적인 변경 관리가 요구됩니다. 본 가이드는 현장 운영 기준부터 위험 관리, 에너지 절감, KPI 보고, 그리고 관리자의 판단 기준까지 댐퍼 제어 최적화의 전반적인 요소를 다룹니다.

설비 역할: 댐퍼 제어의 중요성

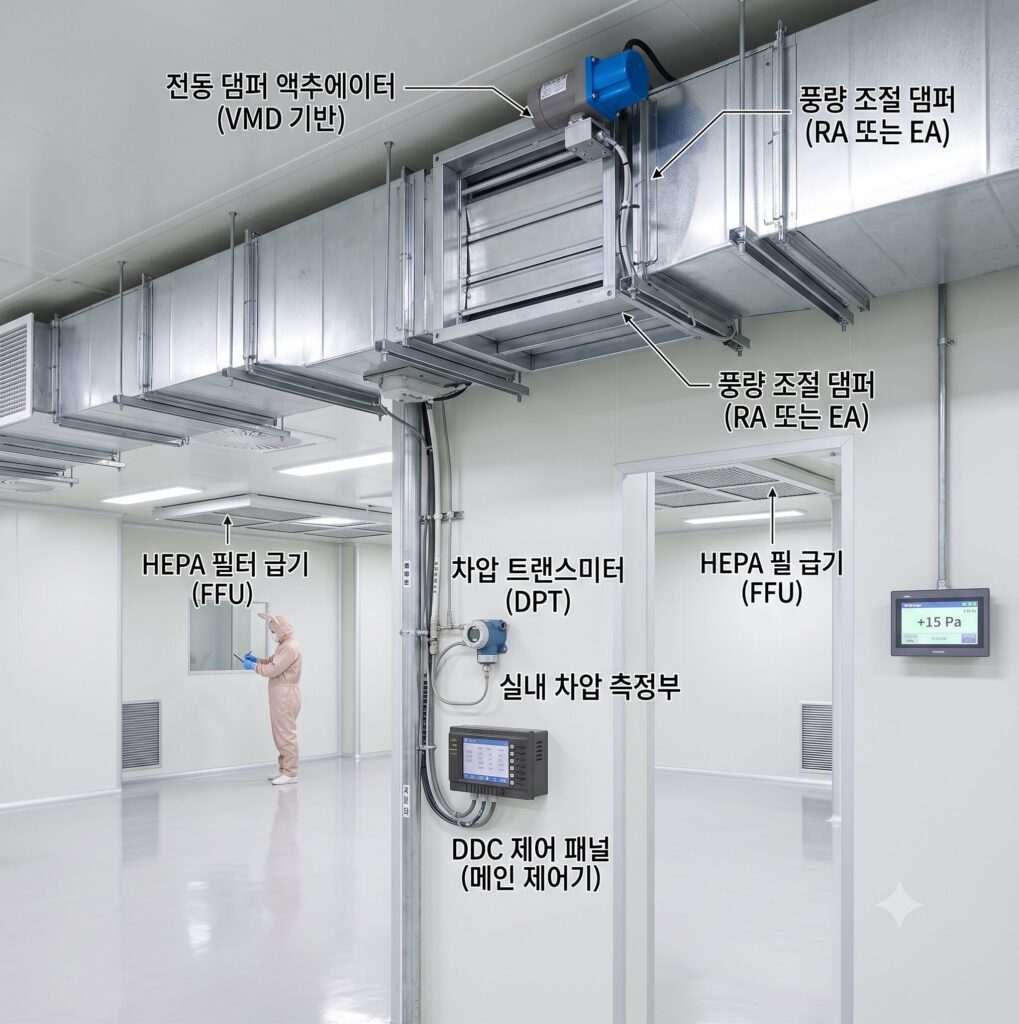

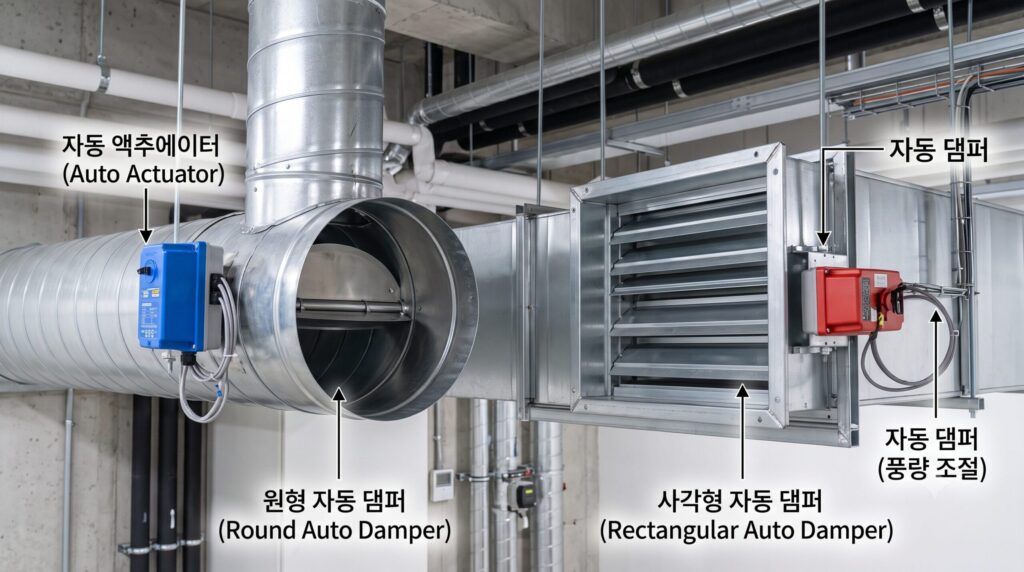

반도체 제조 공정에서 댐퍼는 공기조화장치(AHU), 배기 스크러버(Exhaust Scrubber), 팬 필터 유닛(FFU) 등 다양한 공조 및 배기 시스템에 통합되어 작동합니다. 그 역할은 다음과 같이 요약될 수 있습니다.

클린룸 압력 제어: 외부 오염 물질의 유입을 막고, 내부 청정도를 유지하기 위해 클린룸 내부의 양압(Positive Pressure)을 일정하게 유지하는 데 핵심적인 역할을 합니다. 미세한 압력 변화는 파티클 유입으로 이어져 수율에 치명적인 영향을 줄 수 있습니다.
유해 가스 배출 제어: 공정에서 발생하는 유해 가스나 증기를 안전하게 포집하고 외부로 배출하는 시스템에서 댐퍼는 배기량을 정밀하게 조절하여 작업자의 안전과 환경 보호에 기여합니다. 배기 효율 저하는 작업 환경 악화 및 법규 위반으로 이어질 수 있습니다.
온습도 및 공기 흐름 제어: AHU 시스템 내에서 공급 공기량과 환기량을 조절하여 클린룸 내부의 온도와 습도를 정밀하게 유지합니다. 이는 반도체 공정의 안정성과 제품 품질에 직접적인 영향을 미칩니다.
에너지 효율성 증대: 불필요한 공기 흐름을 차단하거나 최소화하여 팬(Fan)의 부하를 줄이고, 냉난방 에너지 소모를 절감하는 데 기여합니다. 최적화된 댐퍼 제어는 상당한 운영 비용 절감으로 이어질 수 있습니다.
화재 및 비상 상황 대응: 화재 발생 시 연기 확산을 방지하거나, 특정 구역의 공기를 차단하여 안전을 확보하는 비상 제어 시스템의 일부로 작동하기도 합니다.

이처럼 댐퍼는 반도체 제조 사업장의 생산성, 안전성, 환경성, 그리고 경제성에 광범위하게 영향을 미치는 필수적인 설비입니다.

주요 리스크: 제어 실패가 초래하는 위험

댐퍼 제어 시스템의 오작동이나 실패는 다음과 같은 심각한 리스크를 초래할 수 있습니다.

클린룸 오염 및 수율 저하: 압력 제어 실패로 클린룸 내부 압력이 낮아지면 외부의 오염된 공기가 유입되어 파티클 오염을 유발하고, 이는 곧 생산 수율의 급격한 저하로 이어집니다. 이는 반도체 생산에서 가장 치명적인 리스크 중 하나입니다.
에너지 낭비 및 운영 비용 증가: 댐퍼가 불필요하게 열려 있거나, 제어 로직이 비효율적으로 설정되어 있다면, 팬이 과도하게 작동하고 냉난방 부하가 증가하여 막대한 에너지 손실이 발생합니다. 이는 운영 비용 상승으로 직결됩니다.
작업자 안전 위협: 유해 가스 배기 시스템의 댐퍼가 제대로 작동하지 않으면, 공정에서 발생하는 독성 가스나 화학 증기가 작업 공간으로 누출되어 작업자의 건강과 안전을 심각하게 위협할 수 있습니다. 이는 산업 안전 사고로 이어질 수 있습니다.
설비 손상 및 수명 단축: 과도한 공기 흐름이나 압력 불균형은 팬, 덕트, 필터 등 관련 설비에 무리를 주어 고장을 유발하거나 수명을 단축시킬 수 있습니다. 이는 예상치 못한 유지보수 비용과 가동 중단으로 이어집니다.
공정 불안정 및 품질 저하: 온습도 제어에 실패하면 반도체 공정의 민감한 화학 반응이나 물리적 특성에 영향을 미쳐 제품 품질 저하를 초래할 수 있습니다.
환경 규제 위반: 배기 시스템의 제어 실패는 대기 오염 물질 배출 기준을 초과하여 환경 규제 위반 및 벌금 부과로 이어질 수 있습니다.

이러한 리스크들을 최소화하기 위해서는 댐퍼 제어 시스템에 대한 철저한 이해와 지속적인 관리가 필수적입니다.

Alarm 설정 원칙: 선제적 대응을 위한 기준

댐퍼 제어 시스템의 알람은 잠재적 문제를 조기에 감지하고 신속하게 대응하기 위한 핵심 도구입니다. 효과적인 알람 설정을 위한 원칙은 다음과 같습니다.

정상 운영 범위 설정: 각 댐퍼가 제어하는 파라미터(압력, 풍량, 댐퍼 개도율 등)의 정상 운영 범위를 명확히 설정합니다. 이 범위는 공정 요구사항, 설비 사양, 과거 운영 데이터를 기반으로 합니다.
경고(Warning) 및 위험(Critical) 알람 구분: 정상 범위를 벗어나기 시작하는 초기 단계에는 경고 알람을 발생시켜 운영자가 상황을 인지하고 예방 조치를 취할 수 있도록 합니다. 공정 안정성이나 안전에 즉각적인 위협이 될 수 있는 심각한 이탈 시에는 위험 알람을 발생시켜 즉각적인 개입을 유도합니다.
지연 시간(Delay Time) 설정: 일시적인 노이즈나 순간적인 변동으로 인한 불필요한 알람 발생을 방지하기 위해 일정 시간 동안 이상 상태가 지속될 경우에만 알람이 발생하도록 지연 시간을 설정합니다. 단, 안전과 직결된 알람은 지연 시간을 최소화하거나 없앱니다.
연동 알람(Interlock Alarm): 특정 댐퍼의 오작동이 다른 설비나 공정에 미치는 영향을 고려하여, 연관된 설비의 알람과 연동하여 통합적인 경고를 발생시킵니다. 예를 들어, 배기 댐퍼가 닫히면 해당 공정 설비의 가동을 중단시키는 인터록을 설정할 수 있습니다.
알람 우선순위 부여: 모든 알람에 동일한 중요도를 부여하는 대신, 공정 영향도, 안전 위험도, 복구 난이도 등을 고려하여 우선순위를 부여합니다. 이를 통해 운영자가 중요한 알람에 먼저 집중할 수 있도록 합니다.
알람 이력 관리 및 분석: 발생한 모든 알람의 시간, 종류, 원인, 조치 내역을 기록하고 주기적으로 분석하여 알람 발생 빈도가 높은 설비나 특정 패턴을 파악하고 근본적인 개선 방안을 모색합니다.
정기적인 알람 테스트 및 검증: 설정된 알람이 의도대로 작동하는지 정기적으로 테스트하고, 공정 변경이나 설비 교체 시에는 알람 설정을 재검토하고 검증합니다.

예시: 클린룸 차압 알람

정상 범위: +5 Pa ~ +15 Pa
경고 알람: +3 Pa 이하 또는 +17 Pa 이상 (5초 지속 시)
위험 알람: +0 Pa 이하 또는 +20 Pa 이상 (3초 지속 시) – 즉각적인 확인 및 조치 필요

계측값과 계산 사례: 데이터 기반의 최적화

댐퍼 제어 최적화는 정확한 계측 데이터를 기반으로 이루어집니다. 주요 계측값과 이를 활용한 계산 사례를 통해 데이터 기반의 접근 방식을 이해할 수 있습니다.

주요 계측값

댐퍼 개도율(Damper Opening Rate): 댐퍼의 현재 열림 정도를 %로 표시합니다. 제어 시스템의 출력값과 실제 개도율이 일치하는지 확인하는 것이 중요합니다.
차압(Differential Pressure): 댐퍼 전후단 또는 클린룸과 외부/인접 구역 간의 압력 차이를 측정합니다. Pa(파스칼) 단위로 표시되며, 클린룸 압력 제어의 핵심 지표입니다.
풍량(Airflow Rate): 덕트 내 공기의 흐름량을 측정합니다. CFM(Cubic Feet per Minute) 또는 CMH(Cubic Meters per Hour) 단위로 표시되며, AHU 공급량, 배기량 등을 파악하는 데 사용됩니다. 풍량 센서 또는 피토튜브(Pitot Tube)를 이용한 간접 측정이 일반적입니다.
온도 및 습도: 클린룸 내부 또는 덕트 내 공기의 온습도를 측정합니다. 댐퍼 제어는 이 값들을 목표 범위 내로 유지하는 데 기여합니다.
팬 회전수(Fan RPM) 및 전력 소모량: 팬의 부하와 에너지 소모량을 파악하여 댐퍼 제어의 효율성을 평가하는 데 사용됩니다.

계산 사례: 공기량 및 차압 제어

1. 클린룸 공급 공기량 계산 (예시)

클린룸의 청정도를 유지하기 위해서는 시간당 일정 횟수 이상의 환기(Air Change Rate, ACR)가 필요합니다. 예를 들어, ISO Class 5(Class 100) 클린룸의 경우, 일반적으로 시간당 100회 이상의 환기가 권장됩니다.

클린룸 체적: 가로 10m x 세로 10m x 높이 3m = 300 m³
필요 환기 횟수: 100회/시간
필요 공급 공기량: 300 m³ x 100회/시간 = 30,000 CMH

이 30,000 CMH의 공기량을 공급하기 위해 AHU의 팬과 댐퍼가 최적으로 작동해야 합니다. 댐퍼의 개도율은 이 목표 풍량을 달성하면서도 클린룸의 차압을 유지하도록 PID 제어됩니다.

2. 차압 유지를 위한 댐퍼 개도율 조정

클린룸의 차압이 설정값(예: +10 Pa)보다 낮아지면(예: +5 Pa), 제어 시스템은 공급 AHU의 댐퍼 개도율을 증가시키거나 배기 댐퍼의 개도율을 감소시켜 클린룸으로 유입되는 공기량을 늘리거나 배출되는 공기량을 줄여 압력을 상승시킵니다. 반대로 차압이 높아지면 반대 방향으로 댐퍼를 조절합니다.

PID 제어 원리:
- P(Proportional) 제어: 현재 오차(설정값 – 현재값)에 비례하여 댐퍼를 조절합니다. 오차가 클수록 크게 조절합니다.
- I(Integral) 제어: 누적된 오차에 비례하여 댐퍼를 조절합니다. 잔류 오차를 제거하는 데 효과적입니다.
- D(Derivative) 제어: 오차의 변화율에 비례하여 댐퍼를 조절합니다. 급격한 변화에 대한 반응 속도를 높여 오버슈트(overshoot)를 줄입니다.

이러한 PID 제어는 댐퍼 액츄에이터(Actuator)를 통해 댐퍼의 물리적인 개도율을 조절하며, 이는 실시간으로 풍량과 차압에 영향을 미칩니다. 제어 루프의 튜닝(Tuning)은 안정적이고 효율적인 댐퍼 제어에 매우 중요합니다.

Root Cause 분석: 문제의 근원을 찾아서

댐퍼 제어 시스템에 문제가 발생했을 때, 신속하고 정확한 Root Cause 분석(RCA)은 재발 방지를 위해 필수적입니다.

일반적인 댐퍼 제어 문제 원인

기계적 고장:
- 댐퍼 블레이드(Blade) 또는 링크(Linkage)의 파손, 변형, 부식
- 액츄에이터(Actuator)의 모터 고장, 기어 마모, 전원 공급 불량
- 댐퍼 샤프트(Shaft)의 고착 또는 베어링 마모
- 댐퍼 주변 덕트의 변형 또는 이물질 끼임
계측 장비 문제:
- 차압 센서, 풍량 센서, 온도 센서 등의 오작동, 드리프트(Drift), 교정 불량
- 센서 배관 막힘 또는 손상
- 센서 배선 단선 또는 접촉 불량
제어 시스템 문제:
- DDC(Direct Digital Control) 또는 PLC(Programmable Logic Controller)의 프로그램 오류, 로직 충돌
- PID 제어 파라미터(Gain, Integral Time, Derivative Time)의 부적절한 튜닝
- 통신 오류 (Modbus, BACnet 등)
- 제어 전원 공급 불안정
외부 환경 요인:
- 필터 막힘으로 인한 시스템 저항 증가
- 인접 시스템의 가동/정지로 인한 공기 흐름 변화
- 덕트 누설 또는 손상
- 외부 기상 조건(풍속, 기압)의 급격한 변화
인적 오류:
- 수동 조작 실수
- 유지보수 중 부주의
- 설정값 변경 오류

분석 절차

문제 정의 및 현상 파악: 어떤 알람이 발생했는지, 어떤 파라미터가 비정상인지, 언제부터 발생했는지 등 육하원칙에 따라 현상을 정확히 기록합니다.
데이터 수집: SCADA/BMS 시스템의 트렌드 데이터, 알람 이력, 관련 설비의 운전 로그 등을 수집합니다.
초기 진단: 현장 육안 점검을 통해 댐퍼의 물리적 상태(개도율, 손상 여부), 액츄에이터 작동 여부, 센서 배관 상태 등을 확인합니다.
계통도 및 제어 로직 검토: 해당 댐퍼가 속한 공조/배기 계통도와 제어 로직을 검토하여 설계상의 문제나 로직 오류 가능성을 확인합니다.
원인 가설 설정: 수집된 데이터와 초기 진단을 바탕으로 가능한 원인들을 나열하고 가설을 설정합니다. (예: ‘차압 센서 이상으로 인한 오작동’ 또는 ‘액츄에이터 기계적 고장’)
가설 검증:
- 센서 교정 및 점검: 표준 장비를 사용하여 센서의 정확도를 확인합니다.
- 액츄에이터 수동 조작 및 점검: 액츄에이터를 수동으로 움직여보고, 전원 및 신호 입력을 확인합니다.
- 제어 로직 시뮬레이션: 제어 시스템에서 로직을 시뮬레이션하여 오류를 찾습니다.
- 관련 설비 점검: 팬, 필터 등 연관 설비의 상태를 점검합니다.
근본 원인 확정 및 조치: 검증을 통해 확인된 근본 원인에 대한 조치를 취하고, 재발 방지 대책을 수립합니다.

현장 대응 순서: 신속하고 체계적인 조치

댐퍼 제어 관련 알람 발생 시, 현장 운영팀은 다음 절차에 따라 신속하고 체계적으로 대응해야 합니다.

알람 확인 및 상황 인지:
- SCADA/BMS 시스템에서 발생한 알람의 종류, 발생 시간, 해당 설비(댐퍼 Tag), 현재 계측값 등을 확인합니다.
- 알람의 우선순위를 파악하고, 공정 및 안전에 미치는 영향을 신속하게 판단합니다.
초기 현장 점검:
- 해당 댐퍼 설치 현장으로 이동하여 육안으로 댐퍼의 개도율, 액츄에이터 작동 상태, 주변 덕트 손상 여부, 이물질 끼임 여부 등을 확인합니다.
- 관련 센서(차압, 풍량)의 배관이 막혔는지, 손상되었는지 확인합니다.
- 액츄에이터의 전원 및 제어 신호 케이블 연결 상태를 확인합니다.
데이터 및 트렌드 분석:
- SCADA/BMS 시스템에서 알람 발생 전후의 관련 파라미터(댐퍼 개도율, 차압, 풍량, 팬 RPM 등) 트렌드 데이터를 분석하여 이상 징후나 패턴을 파악합니다.
- 다른 연관 설비의 운전 상태에 변화가 있었는지 확인합니다.
임시 조치 (필요시):
- 안전이 확보되는 범위 내에서, 공정의 중대한 영향을 방지하기 위한 임시 조치를 고려합니다. (예: 수동 모드로 전환하여 댐퍼 개도율을 고정하거나, 비상 운전 모드 활성화)
- 단, 임시 조치는 반드시 안전 절차를 준수하고, 관련 팀(생산, 안전)과 협의 후 진행해야 합니다.
전문가 지원 요청 및 상세 진단:
- 초기 점검 및 분석으로 원인 파악이 어렵거나, 복잡한 문제로 판단될 경우, 제어 시스템 전문가, 설비 보전팀, 또는 외부 기술 지원팀에 지원을 요청합니다.
- 정밀 진단 장비(멀티미터, 압력 교정기, 풍속계 등)를 사용하여 센서 및 액츄에이터의 정확한 상태를 측정합니다.
원인 제거 및 복구:
- 확인된 근본 원인에 따라 부품 교체, 센서 교정, 제어 로직 수정, 배관 청소 등의 조치를 수행합니다.
- 조치 완료 후, 댐퍼 제어 시스템이 정상적으로 작동하는지 충분히 테스트하고, 관련 파라미터가 안정적으로 유지되는지 확인합니다.
보고 및 기록:
- 사고 발생부터 조치 완료까지의 모든 과정(알람 내용, 원인, 조치 내역, 복구 시간, 영향 등)을 상세히 기록하고, 관련 부서에 보고합니다.
- 재발 방지 대책 수립을 위한 자료로 활용합니다.

PM 점검표: 예방 정비의 핵심

정기적인 예방 정비(PM)는 댐퍼 제어 시스템의 안정적인 운영과 수명 연장에 필수적입니다. 다음은 댐퍼 및 관련 시스템의 PM 점검표 예시입니다.

댐퍼 제어 시스템 PM 점검표 (분기/반기)

점검 항목	점검 내용	점검 주기	판정 기준	조치 사항
댐퍼 본체	블레이드 및 링크 육안 점검 (변형, 파손, 부식 여부)	분기	이상 없음	손상 시 교체 또는 수리
	댐퍼 개폐 동작 확인 (수동/자동)	분기	부드럽게 작동	고착 시 윤활, 조정 또는 액츄에이터 점검
	샤프트 및 베어링 상태 확인	반기	마모, 소음, 고착 없음	필요시 윤활 또는 교체
액츄에이터	모터 작동 소음 및 진동 확인	분기	정상 범위	이상 소음/진동 시 점검 또는 교체
	전원 및 제어 신호 케이블 연결 상태 확인	분기	견고하게 연결	느슨하거나 손상 시 재연결 또는 교체
	액츄에이터 구동부 윤활 (제조사 권장)	반기	적정 윤활 상태	필요시 윤활
계측 센서	차압/풍량 센서 배관 막힘 및 손상 여부	분기	막힘/손상 없음	청소 또는 교체
	센서 교정 (Calibration)	반기/연간	제조사 허용 오차 이내	교정 또는 교체
	센서 출력값과 실제값 비교 (현장 측정)	분기	일치 또는 허용 오차 이내	불일치 시 센서 점검 또는 교정
제어 시스템	DDC/PLC 제어 로직 및 파라미터 확인	반기	설정값과 일치	변경 필요 시 변경 관리 절차 준수
	알람 설정값 및 작동 여부 테스트	반기	정상 작동	오작동 시 재설정 또는 수리
주변 환경	덕트 누설 여부 육안 점검	분기	누설 없음	누설 시 보수
	필터 오염도 확인 (AHU, FFU 등)	월간/분기	정상 압력 강하 범위	필요시 필터 교체

참고: 점검 주기는 설비의 중요도, 운영 환경, 제조사 권장 사항에 따라 조정될 수 있습니다.

KPI 보고 표: 성과 측정 및 개선 방향

댐퍼 제어 최적화의 효과를 정량적으로 평가하고 지속적인 개선을 추진하기 위해서는 핵심 성과 지표(KPI)를 설정하고 주기적으로 보고해야 합니다.

댐퍼 제어 최적화 KPI 보고 표 (월간/분기)

KPI 항목	측정 지표	측정 단위	목표	실적	추세	분석 및 개선 방향
클린룸 압력 안정성	설정값 대비 차압 유지율 (±X Pa 이내 유지 시간 비율)	%	> 99.5%	99.2%	▼	차압 알람 발생 원인 분석, 센서 교정 주기 단축, 제어 튜닝 재검토
에너지 효율	공조 시스템 팬 전력 소모량 (단위 풍량당 kWh/CMH)	kWh/CMH	< 0.05	0.055	▲	댐퍼 개도율 최적화, VFD 연동 제어 강화, 운전 스케줄 조정
알람 발생 빈도	댐퍼 제어 관련 Critical 알람 발생 건수	건/월	< 2	3	▲	RCA 강화, PM 주기 단축, 액츄에이터/센서 예비품 확보
유지보수 비용	댐퍼 제어 관련 설비 유지보수 비용	원/분기	< X만원	Y만원	–	예방 정비 강화로 돌발 고장 감소, 부품 표준화 검토
설비 가동률	댐퍼 제어 시스템으로 인한 공조/배기 시스템 가동 중단 시간	시간/월	< 0.5	0.8	▲	PM 강화, 예측 정비 도입 검토, 비상 대응 절차 숙달
클린룸 청정도	파티클 카운트 (특정 지점, 특정 사이즈)	개/ft³	ISO Class 5 기준 만족	기준치 근접	–	댐퍼 제어와 연계된 FFU, 필터 관리 강화, 기류 분석

관리자의 판단: KPI 보고서를 통해 관리자는 현재 운영 상태를 한눈에 파악하고, 목표 대비 실적을 분석하여 개선이 필요한 영역을 식별할 수 있습니다. 특히, 에너지 효율 저하나 알람 빈도 증가는 잠재적인 큰 문제의 전조일 수 있으므로, 즉각적인 RCA와 함께 자원 배분 및 투자 결정을 내려야 합니다. 예를 들어, 압력 안정성 KPI가 지속적으로 하락한다면, 이는 생산 수율에 직접적인 영향을 미칠 수 있으므로 최우선적으로 해결해야 할 과제입니다. 에너지 효율 KPI가 목표치를 초과한다면, 장기적인 관점에서 댐퍼 제어 로직 재설계나 고효율 액츄에이터 도입을 검토할 필요가 있습니다.

에너지 절감: 지속 가능한 운영을 위한 전략

댐퍼 제어 최적화는 반도체 제조 사업장의 막대한 에너지 소모를 줄이는 데 중요한 역할을 합니다. 다음은 주요 에너지 절감 전략입니다.

VFD(Variable Frequency Drive) 연동 제어: 팬의 회전수를 가변적으로 제어하는 VFD와 댐퍼를 연동하여, 필요한 풍량만큼만 팬이 작동하도록 합니다. 댐퍼 개도율이 줄어들면 팬의 회전수도 함께 줄여 에너지 소모를 최소화합니다. 이는 가장 효과적인 에너지 절감 방안 중 하나입니다.
최적의 설정값 유지: 클린룸 압력, 온습도, 배기량 등의 설정값을 공정 요구사항을 만족하는 최소한의 수준으로 유지합니다. 과도한 설정값은 불필요한 에너지 소모를 유발합니다. 정기적인 공정 검토를 통해 설정값의 적정성을 재평가합니다.
수요 기반 제어(Demand-Controlled Ventilation): 공정 부하, 작업자 수, 오염도 센서 등의 데이터를 기반으로 실시간으로 필요한 환기량과 배기량을 조절합니다. 예를 들어, 특정 공정 라인이 가동되지 않을 때는 해당 구역의 배기 댐퍼 개도율을 최소화하여 에너지 소모를 줄입니다.
운전 스케줄 최적화: 생산 계획과 연동하여 비생산 시간(야간, 주말 등)에는 클린룸의 압력, 온습도 설정값을 완화하거나, 특정 배기 시스템의 운전을 최소화하여 에너지 소모를 줄입니다. 단, 클린룸의 청정도 유지 기준을 벗어나지 않는 범위 내에서 신중하게 적용해야 합니다.
누설 방지 및 덕트 시스템 개선: 덕트 시스템의 누설은 댐퍼 제어 효율을 떨어뜨리고 불필요한 에너지 손실을 유발합니다. 정기적인 누설 점검 및 보수를 통해 시스템 효율을 높입니다. 또한, 덕트 설계 단계에서 압력 손실을 최소화하는 방안을 고려합니다.
고효율 댐퍼 및 액츄에이터 도입: 기밀성이 우수하고 제어 정밀도가 높은 고효율 댐퍼와 에너지 효율이 높은 액츄에이터로 교체하는 것을 고려합니다. 초기 투자 비용이 발생하지만, 장기적인 에너지 절감 효과를 기대할 수 있습니다.
제어 로직 최적화: PID 제어 파라미터를 정밀하게 튜닝하여 오버슈트나 언더슈트를 최소화하고, 안정적인 제어를 통해 불필요한 에너지 소모를 줄입니다.

변경 관리: 시스템 안정성 확보

댐퍼 제어 시스템에 대한 모든 변경은 체계적인 변경 관리(Change Management) 절차를 따라야 합니다. 이는 시스템의 안정성을 유지하고, 예상치 못한 문제 발생을 방지하며, 변경 이력을 투명하게 관리하기 위함입니다.

변경 요청(Change Request, CR) 제출: 변경의 필요성, 목적, 예상 효과, 변경 내용, 예상 영향 등을 상세히 기술하여 변경 요청서를 제출합니다. (예: 제어 로직 변경, 댐퍼 교체, 설정값 변경 등)
영향 평가(Impact Assessment): 변경이 다른 설비, 공정, 안전, 환경, 에너지 효율 등에 미칠 수 있는 잠재적 영향을 다각도로 평가합니다. 관련 부서(생산, 안전, 환경, 설비 등)의 의견을 수렴합니다.
위험 분석(Risk Analysis): 변경으로 인해 발생할 수 있는 위험 요소를 식별하고, 각 위험에 대한 발생 가능성 및 심각도를 평가하여 위험 완화 대책을 수립합니다.
승인(Approval): 영향 평가 및 위험 분석 결과를 바탕으로 관련 관리자 및 전문가의 승인을 받습니다. 중요도에 따라 여러 단계의 승인 절차를 거칠 수 있습니다.
변경 실행(Implementation): 승인된 절차에 따라 변경을 실행합니다. 변경 작업은 숙련된 인력이 수행하며, 작업 전후로 관련 설비의 상태를 점검하고 기록합니다.
테스트 및 검증(Test & Validation): 변경 완료 후, 시스템이 의도대로 작동하는지, 설정값이 정확히 적용되었는지, 그리고 다른 문제가 발생하지 않는지 철저히 테스트하고 검증합니다. (예: 댐퍼 개도율 테스트, 차압 안정성 테스트, 알람 작동 테스트)
문서화(Documentation): 변경 내용, 변경 일시, 변경자, 변경 사유, 테스트 결과, 최종 설정값 등 모든 변경 관련 정보를 상세히 문서화하고, 관련 도면 및 매뉴얼을 업데이트합니다.
교육 및 전파(Training & Communication): 변경 내용이 운영 및 유지보수 담당자들에게 충분히 교육되고 전파되도록 합니다.

이러한 변경 관리 절차는 시스템의 무결성을 보장하고, 잠재적인 운영 리스크를 최소화하는 데 결정적인 역할을 합니다.

관리자 체크포인트: 전략적 의사결정 지원

유틸리티 운영 관리자는 댐퍼 제어 최적화와 관련하여 다음과 같은 핵심 사항들을 주기적으로 점검하고 전략적인 의사결정을 내려야 합니다.

KPI 성과 검토: 월별/분기별 KPI 보고서를 면밀히 검토하여 목표 대비 실적을 확인하고, 미달성 항목에 대한 근본 원인 분석 및 개선 계획을 지시합니다. 특히 에너지 효율, 클린룸 안정성, 알람 빈도 등 핵심 지표의 추이를 주시합니다.
예산 및 자원 배분: 댐퍼 제어 시스템의 유지보수, 교체, 업그레이드에 필요한 예산과 인력을 적절하게 배분합니다. 노후 설비 교체, 고효율 설비 도입, 센서 교정 장비 확보 등에 대한 투자를 검토합니다.
기술 동향 파악 및 도입 검토: 최신 댐퍼 제어 기술(예: AI 기반 예측 제어, 무선 센서 기술) 동향을 파악하고, 사업장 적용 가능성을 검토하여 생산성 및 효율성 향상 기회를 모색합니다.
인력 역량 강화: 댐퍼 제어 시스템 운영 및 유지보수 담당자들의 전문성 강화를 위한 교육 프로그램을 지원합니다. 새로운 기술 도입 시 관련 교육을 우선적으로 제공합니다.
위험 관리 및 비상 대응 계획: 댐퍼 제어 실패로 인한 주요 리스크(클린룸 오염, 안전 사고 등)에 대한 비상 대응 계획이 수립되어 있는지, 주기적으로 훈련되고 있는지 확인합니다.
변경 관리 절차 준수 확인: 모든 댐퍼 제어 관련 변경이 정해진 변경 관리 절차에 따라 투명하게 진행되고 있는지 확인하고, 문서화가 철저히 이루어지고 있는지 점검합니다.
타 부서와의 협업 증진: 생산, 안전, 환경, 설비 보전 등 관련 부서와의 정기적인 협의를 통해 댐퍼 제어 시스템이 전체 공정 요구사항을 충족하고 있는지 확인하고, 개선 사항을 발굴합니다.
장기적인 최적화 로드맵 수립: 단기적인 문제 해결을 넘어, 댐퍼 제어 시스템의 장기적인 최적화 로드맵(예: 5개년 계획)을 수립하고, 단계별 목표와 실행 계획을 설정합니다.

관리자의 이러한 판단과 리더십은 댐퍼 제어 최적화 노력이 단순한 기술적 개선을 넘어, 사업장의 전반적인 경쟁력 강화로 이어지게 하는 원동력이 됩니다.

FAQ: 자주 묻는 질문

Q1: 댐퍼 제어 시스템의 PID 튜닝은 얼마나 자주 해야 하나요?
A1: PID 튜닝은 일반적으로 시스템 설치 초기, 주요 설비(팬, 댐퍼, 필터) 교체 시, 또는 클린룸 환경 변화(생산량 증대, 공정 변경)로 인해 제어 안정성이 저하될 때 수행하는 것이 좋습니다. 정기적인 주기를 정하기보다는, KPI(특히 압력 안정성) 추이를 모니터링하여 불안정성이 감지될 때 전문가에 의한 재튜닝을 고려해야 합니다. 과도한 튜닝은 오히려 시스템 불안정을 초래할 수 있습니다.

Q2: 댐퍼 액츄에이터 교체 시 어떤 점을 고려해야 하나요?
A2: 액츄에이터 교체 시에는 기존 설비와의 호환성(전압, 제어 신호), 필요한 토크(Torque), 작동 속도, 내구성, 그리고 에너지 효율성을 고려해야 합니다. 특히 반도체 환경에서는 정밀 제어 능력과 장기적인 신뢰성이 중요하므로, 검증된 제조사의 제품을 선택하고, 제조사 권장 사양에 맞는 제품을 선정하는 것이 좋습니다. 또한, 교체 전에 반드시 변경 관리 절차를 준수해야 합니다.

Q3: 클린룸 압력 유지가 어려운 경우, 댐퍼 외에 어떤 부분을 점검해야 할까요?
A3: 클린룸 압력 유지가 어렵다면 댐퍼 제어 문제 외에도 다양한 원인이 있을 수 있습니다. 주요 점검 사항은 다음과 같습니다.

AHU 팬의 성능 저하 또는 VFD 설정 오류
FFU(Fan Filter Unit)의 필터 막힘 또는 고장
클린룸 도어/창문 등의 기밀 불량 또는 잦은 개폐
덕트 시스템의 누설 또는 손상
인접 구역의 압력 변화 또는 공조 시스템 문제
클린룸 내부 공정 설비의 배기량 변화
차압 센서의 오작동 또는 교정 불량

이러한 요소들을 종합적으로 점검하여 근본 원인을 찾아야 합니다.

Q4: 에너지 절감을 위해 댐퍼를 완전히 닫아도 되나요?
A4: 일반적으로 댐퍼를 완전히 닫는 것은 권장되지 않습니다. 특히 클린룸이나 유해 가스 배기 시스템의 댐퍼는 최소한의 개도율을 유지하여 공기 흐름을 완전히 차단하지 않도록 설계됩니다. 완전히 닫을 경우, 시스템 내 압력 불균형을 초래하거나, 공정 설비에 필요한 최소한의 환기/배기량을 확보하지 못해 안전 및 품질 문제가 발생할 수 있습니다. 에너지 절감은 최적의 제어를 통해 불필요한 과도한 흐름을 줄이는 방향으로 접근해야 합니다.

Q5: 댐퍼 제어 시스템의 예측 정비(Predictive Maintenance)는 어떻게 구현할 수 있나요?
A5: 예측 정비는 댐퍼 액츄에이터의 전류/전압 패턴 분석, 댐퍼 개도율 변화 추이, 모터의 진동 및 온도 센서 데이터 등을 지속적으로 모니터링하여 잠재적인 고장 징후를 사전에 감지하는 방식으로 구현할 수 있습니다. SCADA/BMS 시스템에 이러한 데이터를 수집하고, AI/머신러닝 기반의 분석 알고리즘을 적용하여 비정상 패턴을 학습하고 예측 모델을 구축할 수 있습니다. 이를 통해 돌발 고장을 줄이고 계획적인 유지보수를 가능하게 합니다.

공식 참고자료

결론

반도체 제조 사업장에서 댐퍼 제어는 단순한 공조 설비의 일부가 아닌, 생산 수율, 작업자 안전, 에너지 효율, 그리고 환경 규제 준수에 직접적인 영향을 미치는 핵심 요소입니다. 댐퍼 제어의 최적화는 정밀한 계측과 데이터 분석을 기반으로 한 선제적 유지보수, 체계적인 변경 관리, 그리고 지속적인 에너지 절감 노력을 통해 달성될 수 있습니다. 유틸리티 운영 관리팀은 이러한 전략적 접근을 통해 댐퍼 제어 시스템의 안정성과 효율성을 극대화하고, 궁극적으로는 사업장의 경쟁력 강화에 기여할 수 있을 것입니다. 끊임없는 개선과 혁신을 통해 미래 지향적인 반도체 제조 환경을 만들어 나가는 것이 우리의 목표입니다.
