클린룸 HEPA 필터 차압 관리: 청정도를 지키는 핵심 전략

반도체 제조 공정에서 클린룸의 청정도는 제품의 수율과 직결되는 가장 중요한 요소 중 하나입니다. 그리고 이 청정도를 유지하는 데 있어 핵심적인 역할을 하는 것이 바로 HEPA(High Efficiency Particulate Air) 필터입니다. HEPA 필터의 성능은 그 자체로 중요하지만, 필터의 수명과 교체 시기를 결정하고 궁극적으로 클린룸의 안정적인 운영을 좌우하는 것은 바로 차압(Differential Pressure) 관리입니다. 본 글에서는 HEPA 필터 차압 관리의 중요성, 현장 운영 기준, 주요 리스크, 예방 및 대응 전략, 그리고 에너지 절감 방안까지 심층적으로 다루어, 클린룸 운영 관리자들이 청정도를 최적화하고 설비 운영 효율을 극대화할 수 있도록 실질적인 지침을 제공하고자 합니다.

핵심 요약

HEPA 필터 차압 관리는 클린룸 청정도 유지, 에너지 효율성 확보, 설비 안정성 보장의 핵심입니다. 필터 차압 상승은 풍량 감소, 실내 차압 변동, 오염 유입 및 파티클 증가로 이어져 생산 수율에 치명적인 영향을 미칩니다. 정기적인 계측, 트렌드 분석, 적절한 알람 설정 및 신속한 현장 대응은 물론, VFD 제어, 에어 밸런싱, 예지 보전 활동을 통해 최적의 운영 상태를 유지해야 합니다. 필터 교체는 차압, 풍량, 에너지 소모량, 청정도 데이터를 종합적으로 고려하여 판단하며, 이는 단순한 소모품 교체를 넘어선 전략적 의사결정입니다.

설비 역할: 클린룸 공조 시스템과 HEPA 필터

반도체 제조 클린룸의 공조 시스템은 크게 MAU(Make-up Air Unit), AHU(Air Handling Unit), FFU(Fan Filter Unit)로 구성됩니다. 이 시스템들은 외부 공기를 정화하고, 온습도를 조절하며, 클린룸 내부로 일정한 풍량을 공급하여 청정도를 유지하는 역할을 합니다.

  • MAU (Make-up Air Unit): 외부 공기를 유입하여 1차적으로 정화하고 온습도를 조절한 후 AHU로 공급합니다.
  • AHU (Air Handling Unit): MAU에서 공급된 공기와 클린룸에서 회수된 공기를 혼합하여 최종적으로 온습도를 조절하고, 프리(Pre) 필터, 미디엄(Medium) 필터, 그리고 경우에 따라 HEPA/ULPA 필터를 거쳐 정화된 공기를 공급 덕트(Supply Duct)로 보냅니다. AHU 팬은 이 공기를 클린룸으로 밀어 넣는 동력을 제공합니다.
  • FFU (Fan Filter Unit): 클린룸 천장에 설치되어 AHU에서 공급된 공기를 다시 한번 HEPA/ULPA 필터를 통해 최종적으로 정화하고, 자체 팬으로 클린룸 내부로 직접 공급하여 국부적인 청정도를 유지합니다.

HEPA 필터는 이 복잡한 공조 시스템의 최종 단에서 미세 입자를 걸러내는 핵심적인 역할을 수행합니다. 일반적으로 AHU의 최종 필터 또는 FFU에 장착되어 0.3 마이크로미터(µm) 이상의 입자를 99.97% 이상 포집하여 클린룸의 청정 등급을 달성하는 데 필수적입니다.

이러한 시스템에서 다양한 차압(Differential Pressure, DP)이 측정됩니다:

  • AHU Fan Static Pressure: AHU 팬이 공기를 밀어내는 데 필요한 압력으로, 시스템 전체의 저항을 극복하는 데 사용됩니다.
  • Supply Duct Static Pressure: AHU에서 클린룸으로 공기를 공급하는 덕트 내부의 정압으로, 안정적인 풍량 공급을 위한 중요한 지표입니다.
  • Pre/Medium/HEPA·ULPA Filter 차압: 각 필터 전후의 압력 차이로, 필터의 막힘 정도를 나타냅니다. HEPA 필터 차압은 특히 중요하며, 이 값이 상승하면 필터의 수명이 다했음을 의미합니다.
  • Cooling Coil 전후 차압: 냉각 코일의 공기 흐름 저항을 나타내며, 코일의 오염이나 막힘을 진단하는 데 사용됩니다.
  • Room-to-Room Differential Pressure: 인접한 클린룸 또는 클린룸과 일반 구역 간의 압력 차이로, 오염 물질의 유입을 방지하고 청정도를 유지하는 데 필수적인 지표입니다.

이러한 차압들은 서로 유기적으로 연결되어 클린룸의 청정도와 공조 시스템의 효율성에 직접적인 영향을 미칩니다.

주요 리스크

HEPA 필터 차압 관리가 부적절할 경우 다음과 같은 심각한 리스크가 발생할 수 있습니다.

  1. 필터 차압 상승 → 풍량 감소 → Room 차압 변동 → 오염 유입/Particle 위험:
    • HEPA 필터가 미세 입자를 포집하면서 점차 막히게 되면, 필터 전후의 차압이 상승합니다.
    • 차압이 상승하면 AHU 팬이나 FFU 팬이 동일한 속도로 회전하더라도 공기 흐름에 대한 저항이 커져 전체 시스템의 풍량이 감소합니다.
    • 풍량 감소는 클린룸 내부의 공기 교환율(Air Change Rate, ACR)을 저하시키고, 이는 클린룸 내부의 파티클 농도 증가로 이어집니다.
    • 또한, 공급 풍량 감소는 클린룸과 인접 구역 간의 Room-to-Room Differential Pressure 균형을 깨뜨려, 저압 구역에서 고압 구역으로 오염된 공기가 유입될 위험을 증가시킵니다. 이는 제품 오염 및 수율 저하의 직접적인 원인이 됩니다.
  2. 에너지 효율 저하:
    • 필터 차압이 상승하면, 필요한 풍량을 유지하기 위해 AHU 팬이나 FFU 팬의 VFD(Variable Frequency Drive) 회전수를 증가시켜야 합니다.
    • 팬 회전수 증가는 전력 소모량의 급격한 증가로 이어져 운영 비용이 상승합니다. 팬 동력은 풍량의 세제곱에 비례하므로, 작은 풍량 증가를 위해 상당한 전력이 소모될 수 있습니다.
  3. 설비 고장 및 수명 단축:
    • 과도한 차압은 팬 모터에 지속적인 부하를 주어 모터 과열, 베어링 마모 가속화, 벨트 수명 단축 등 설비 고장 위험을 높입니다.
    • 이는 예기치 않은 설비 정지 및 생산 라인 중단으로 이어질 수 있습니다.
  4. VFD 정압제어 및 센서 관련 문제:
    • 말단 센서 위치 부적절: 덕트 말단이나 클린룸 내부의 정압 센서 위치가 부적절하면, 실제 클린룸의 압력 상태를 정확히 반영하지 못하여 VFD가 오작동하거나 불필요하게 팬 속도를 조절할 수 있습니다.
    • 센서 Drift: 차압 센서의 장기적인 사용으로 인한 측정값 오차(Drift)는 잘못된 운영 판단을 초래할 수 있습니다. 이는 필터 교체 시기를 놓치거나 불필요한 에너지 소모를 유발합니다.
    • Damper Hunting: VFD와 댐퍼(Damper) 제어 로직이 불안정할 경우, 설정값을 유지하기 위해 댐퍼가 지속적으로 열리고 닫히는 현상(Hunting)이 발생하여 제어 불안정, 에너지 낭비, 설비 마모를 유발할 수 있습니다.
  5. Air Balance 불균형:
    • Supply/Return/Exhaust Air Balance가 깨지면 클린룸 내부의 압력 분포가 불안정해지고, 이는 Room-to-Room Differential Pressure 변동으로 이어져 오염 유입 위험을 높입니다.
  6. 진동 및 소음:
    • 필터 막힘으로 인한 풍량 감소는 팬의 운전점을 변화시키고, 이는 팬의 진동 및 소음 증가로 이어질 수 있습니다.
    • 또한, 코일(Coil)의 오염, 드레인 팬(Drain Pan)의 물 고임, 트랩(Trap) 문제, 벨트(Belt) 장력 불균형, 베어링(Bearing) 마모 등도 진동의 원인이 될 수 있으며, 이는 설비 수명 단축 및 클린룸 환경 저하로 이어집니다.

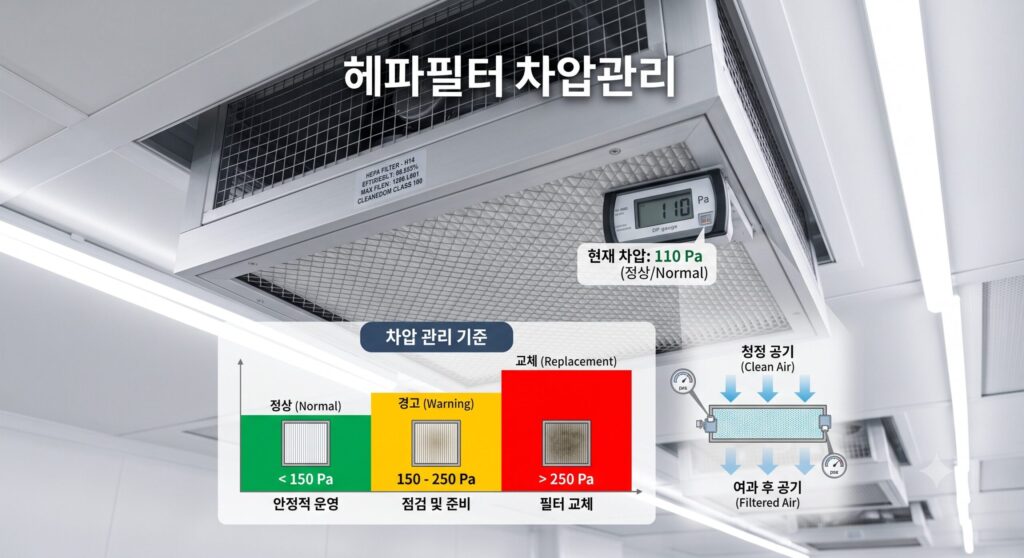

Alarm 설정 원칙

HEPA 필터 차압 관리를 위한 알람 설정은 예방적 유지보수와 신속한 대응을 위해 매우 중요합니다. 알람은 단순히 특정 수치를 넘었을 때 울리는 것을 넘어, 운영의 안정성과 효율성을 고려하여 다단계로 설정해야 합니다.

  1. 경고(Warning) 알람:
    • 목표: 필터 교체 시기가 임박했음을 알리고, 교체 계획을 수립하도록 유도합니다.
    • 설정 기준: 초기 차압의 1.5배 ~ 2배 수준 또는 제조사 권장 교체 차압의 70~80% 수준으로 설정합니다. (예: 초기 차압 10mmAq → 경고 15~20mmAq)
    • 조치: 필터 재고 확인, 교체 작업 일정 수립, 관련 부서(생산, 설비)에 사전 통보.
  2. 위험(Critical) 알람:
    • 목표: 필터의 성능 저하가 클린룸 청정도에 영향을 미치기 시작했거나, 에너지 소모가 과도해지는 시점을 알립니다. 즉각적인 조치가 필요한 단계입니다.
    • 설정 기준: 제조사 권장 교체 차압 또는 초기 차압의 2배 ~ 2.5배 수준으로 설정합니다. 이 시점에서는 풍량 감소 및 에너지 소모 증가가 명확하게 나타납니다. (예: 초기 차압 10mmAq → 위험 20~25mmAq)
    • 조치: 즉시 필터 교체 작업 진행, 클린룸 청정도 모니터링 강화, 관련 부서에 상황 공유 및 필요시 생산 라인 조정 협의.
  3. 최대(Maximum) 알람:
    • 목표: 필터의 물리적 손상(파손) 가능성이 있거나, 팬 모터에 과부하가 걸려 설비 고장이 임박했음을 알립니다.
    • 설정 기준: 필터의 구조적 한계 차압 또는 팬 모터의 과부하 임계치에 근접하는 수준으로 설정합니다. (예: 초기 차압 10mmAq → 최대 30mmAq 이상)
    • 조치: 즉각적인 설비 정지 검토, 필터 교체 및 설비 점검, 클린룸 청정도 및 Room 차압 비상 모니터링.

알람 설정 시 고려사항:

  • 필터 종류 및 등급: HEPA 필터마다 초기 차압 및 허용 차압이 다릅니다.
  • 클린룸 청정 등급: 요구되는 청정 등급이 높을수록 알람 기준을 더 보수적으로 설정해야 합니다.
  • 생산 공정 민감도: 파티클에 민감한 공정일수록 알람 기준을 낮게 설정하여 조기 대응이 가능하도록 합니다.
  • 에너지 소모 추이: 차압 상승에 따른 팬 전력 소모 증가 추이를 함께 고려하여 경제적인 교체 시점을 판단합니다.
  • 트렌드 분석: 과거 데이터 트렌드를 기반으로 알람 임계치를 최적화합니다.
  • 연동 제어: HEPA 필터 차압 알람 발생 시, 관련 AHU 팬 VFD 속도 제어 로직이나 FFU 운전 상태에 대한 연동 제어 방안을 검토합니다.

계측값과 계산 사례

HEPA 필터 차압 관리는 단순히 계측값을 읽는 것을 넘어, 그 값을 해석하고 미래를 예측하는 데 있습니다. 다음은 현장에서 활용될 수 있는 계측값과 계산 사례입니다.

주요 계측값:

  • HEPA 필터 차압 (dP_HEPA): 필터 전후 압력 센서로 측정. (단위: mmAq 또는 Pa)
  • AHU Fan VFD 주파수/RPM: 팬의 운전 속도.
  • Supply Duct Static Pressure (dP_Duct): 공급 덕트 내 정압.
  • Room-to-Room Differential Pressure (dP_Room): 클린룸 간 또는 클린룸-일반 구역 간 차압.
  • AHU Fan 전력 소모량 (kW): 팬 모터의 실제 전력 소모량.
  • 클린룸 파티클 카운트 (Particles/ft³): 클린룸 청정도 지표.

계산 및 해석 사례:

  1. 필터 수명 예측:
    • 사례: HEPA 필터 초기 차압 10 mmAq. 현재 차압 20 mmAq. 지난 3개월간 차압 상승률 2 mmAq/월. 교체 기준 차압 25 mmAq.
    • 계산: 남은 차압 상승 여유 = 25 mmAq – 20 mmAq = 5 mmAq.
    • 예측 수명: 5 mmAq / (2 mmAq/월) = 2.5개월.
    • 해석: 약 2.5개월 후 필터 교체가 필요할 것으로 예상되므로, 미리 교체 계획을 수립하고 자재를 확보해야 합니다.
  2. 에너지 소모 증가율 분석:
    • 사례: HEPA 필터 교체 직후 AHU Fan VFD 주파수 40Hz, 전력 소모 50kW. 현재 HEPA 필터 차압 상승으로 VFD 주파수 50Hz, 전력 소모 90kW.
    • 계산: 전력 소모 증가율 = (90kW – 50kW) / 50kW * 100% = 80%.
    • 해석: 필터 차압 상승으로 인해 AHU 팬의 전력 소모가 80% 증가했습니다. 이는 상당한 운영 비용 증가를 의미하며, 필터 교체를 통한 에너지 절감 효과를 정량적으로 보여줍니다.
  3. Room 차압 유지에 필요한 VFD 보상률:
    • 사례: HEPA 필터 차압 상승으로 Room-to-Room Differential Pressure가 설정값보다 0.5 mmAq 낮아짐. 이를 보상하기 위해 AHU Fan VFD 주파수를 2Hz 증가시킴.
    • 해석: 필터 막힘으로 인한 풍량 감소가 Room 차압에 영향을 미치고 있음을 확인. VFD 주파수 증가로 일시적으로 Room 차압을 유지할 수 있으나, 이는 근본적인 해결책이 아니며 장기적으로 에너지 낭비를 초래합니다. 필터 교체가 필요합니다.
  4. 필터 교체에 따른 ROI (투자 회수율) 분석:
    • 사례: HEPA 필터 교체 비용 X원. 교체 후 AHU 팬 전력 소모 Y kW 감소. 연간 운영 시간 Z 시간. 전력 단가 W 원/kWh.
    • 계산: 연간 절감액 = Y kW * Z 시간 * W 원/kWh.
    • ROI: X원 / 연간 절감액.
    • 해석: 필터 교체 비용 대비 절감되는 에너지 비용을 계산하여, 교체의 경제적 타당성을 확보합니다.

Root Cause 분석 (RCA)

HEPA 필터 차압 상승의 원인은 다양하며, 정확한 원인 분석은 재발 방지 및 효율적인 운영에 필수적입니다.

1. 정상적인 필터 수명 도달:

  • 증상: 차압이 서서히, 꾸준히 상승하는 트렌드. 파티클 카운트가 안정적으로 유지되다가 서서히 증가.
  • 원인: 필터가 설계된 수명 동안 공기 중의 미세 입자를 포집하여 물리적으로 막힘.
  • 진단: 과거 차압 트렌드 데이터 분석. 필터 설치일 확인.
  • 조치: 계획된 필터 교체.

2. 상위 필터(Pre/Medium Filter) 관리 부실:

  • 증상: HEPA 필터 차압이 예상보다 빠르게 상승. Pre/Medium 필터 차압도 함께 높게 나타남.
  • 원인: Pre/Medium 필터의 교체 주기를 놓치거나 성능이 저하되어, HEPA 필터로 유입되는 입자 부하가 과도하게 증가.
  • 진단: Pre/Medium 필터의 차압 트렌드 및 교체 이력 확인. 필터 육안 검사(오염도).
  • 조치: Pre/Medium 필터 교체 주기 재검토 및 강화. 필터 성능 점검.

3. 외부 공기 오염도 증가:

  • 증상: 특정 시점 이후 HEPA 필터 차압 상승 속도가 급격히 빨라짐. MAU 필터 차압도 함께 상승.
  • 원인: 공장 주변 환경 변화(공사, 황사, 미세먼지 등)로 MAU를 통해 유입되는 외부 공기의 오염도가 일시적 또는 지속적으로 증가.
  • 진단: 외부 공기 질 모니터링 데이터 확인. MAU 필터 차압 트렌드 분석.
  • 조치: MAU 필터 교체 주기 단축 검토. 외부 공기 유입량 조절 검토. 필요시 MAU 필터 등급 상향 검토.

4. 공조 시스템 운전 조건 변경:

  • 증상: AHU 팬 VFD 주파수 또는 풍량 설정값 변경 후 HEPA 필터 차압이 상승하거나 불안정해짐.
  • 원인: 클린룸 생산 라인 증설, 설비 추가 등으로 인한 요구 풍량 증가 또는 시스템 밸런싱 변경.
  • 진단: 운전 로그 및 변경 이력 확인. 시스템 밸런싱 재검토.
  • 조치: 변경관리 절차 준수. 시스템 재밸런싱 수행.

5. 차압 센서 이상 (Drift, 고장):

  • 증상: HEPA 필터 차압이 비정상적으로 급등하거나 급락, 또는 다른 지표(풍량, 파티클)와 연관성이 없음.
  • 원인: 센서의 장기 사용으로 인한 오차(Drift), 물리적 손상, 배관 막힘, 전원/통신 불량.
  • 진단: 표준 압력계(Manometer)를 이용한 현장 교차 측정. 센서 교정 이력 확인. 센서 배관 막힘 여부 확인.
  • 조치: 센서 교정 또는 교체.

6. Coil 오염 또는 Drain Pan 문제:

  • 증상: Cooling Coil 전후 차압 상승. AHU 내부 습기 증가, 곰팡이 냄새.
  • 원인: Cooling Coil 표면에 먼지, 이물질, 곰팡이 등이 축적되어 공기 흐름 저항 증가. Drain Pan에 물이 고여 증발하거나, 트랩이 막혀 배수가 원활하지 않음.
  • 진단: Cooling Coil 육안 검사. Drain Pan 및 트랩 상태 확인.
  • 조치: Coil 세척, Drain Pan 및 트랩 점검 및 청소.

현장 대응 순서

HEPA 필터 차압 알람 발생 시 신속하고 체계적인 대응은 클린룸의 안정성을 유지하는 데 필수적입니다.

  1. 알람 확인 및 초기 상황 파악:
    • DCS(Distributed Control System) 또는 BMS(Building Management System)에서 발생한 HEPA 필터 차압 알람을 확인합니다.
    • 알람 발생 시점, 해당 AHU/FFU, 알람 값, 알람 등급(경고/위험/최대)을 파악합니다.
    • 관련된 다른 알람(예: Room 차압, 파티클 카운트, AHU 팬 VFD 주파수)이 있는지 함께 확인합니다.
  2. 데이터 트렌드 분석:
    • 알람 발생 전후의 HEPA 필터 차압, AHU 팬 VFD 주파수/RPM, Supply Duct Static Pressure, Room-to-Room Differential Pressure, 클린룸 파티클 카운트 등의 트렌드를 분석합니다.
    • 차압 상승 속도, 다른 지표와의 연관성을 통해 원인을 추정합니다 (예: 급격한 상승 vs. 완만한 상승).
  3. 현장 육안 점검 및 계측값 교차 확인:
    • 해당 AHU/FFU로 이동하여 육안으로 이상 유무를 확인합니다 (예: 필터 오염도, 팬 진동, 벨트 상태, 댐퍼 위치).
    • 휴대용 압력계(Manometer)를 사용하여 해당 HEPA 필터의 차압을 직접 측정하여 DCS/BMS 계측값과 비교합니다. 센서 이상 여부를 판단합니다.
    • Pre/Medium 필터의 차압도 함께 확인하여 상위 필터의 막힘 여부를 점검합니다.
  4. 원인 진단 및 조치 계획 수립:
    • 트렌드 분석 및 현장 점검 결과를 바탕으로 Root Cause를 진단합니다 (예: 필터 수명 도달, 상위 필터 막힘, 센서 이상 등).
    • 진단된 원인에 따라 적절한 조치 계획을 수립합니다.
  5. 조치 실행:
    • 필터 교체: 필터 수명 도달 또는 심각한 막힘으로 판단될 경우, 표준 작업 절차(SOP)에 따라 HEPA 필터를 교체합니다. 교체 전후 클린룸 청정도 유지 및 오염 방지 절차를 철저히 준수합니다.
    • 상위 필터 교체/청소: Pre/Medium 필터의 막힘이 원인일 경우, 해당 필터를 교체하거나 청소합니다.
    • 센서 교정/교체: 센서 이상으로 판단될 경우, 센서를 교정하거나 교체합니다.
    • 시스템 밸런싱: 풍량 불균형이 원인일 경우, 에어 밸런싱 작업을 수행합니다.
    • 기타 설비 점검: 팬, 모터, 벨트, 베어링, 코일, 드레인 팬 등의 이상 유무를 점검하고 필요시 정비합니다.
  6. 조치 후 결과 확인 및 모니터링:
    • 조치 완료 후 HEPA 필터 차압, AHU 팬 VFD 주파수/RPM, Supply Duct Static Pressure, Room-to-Room Differential Pressure, 클린룸 파티클 카운트 등의 계측값이 정상 범위로 회복되었는지 확인합니다.
    • 일정 기간 동안 지속적으로 모니터링하여 시스템이 안정적으로 운영되는지 확인합니다.
  7. 보고 및 기록:
    • 알람 발생부터 조치 완료까지의 모든 과정(원인, 조치 내용, 결과)을 상세히 기록하고 관련 부서에 보고합니다. 이는 향후 재발 방지 대책 수립 및 설비 이력 관리에 중요한 자료가 됩니다.

PM 점검표 (예시)

HEPA 필터 차압 관리를 위한 정기 예방 정비(PM) 점검표는 다음과 같습니다. 이는 일반적인 예시이며, 실제 현장 상황에 맞춰 세부 항목과 주기를 조정해야 합니다.

점검 항목점검 주기점검 내용기준/판단조치 사항
HEPA 필터 차압매일/매주 (DCS/BMS)DCS/BMS 트렌드 확인정상 범위 유지, 급격한 변화 없음알람 발생 시 현장 대응 절차 준수
HEPA 필터 차압 (현장)분기별휴대용 압력계로 교차 측정DCS/BMS 값과 ±5% 이내오차 발생 시 센서 교정/교체
Pre/Medium 필터 차압매주/매월DCS/BMS 트렌드 확인 및 육안 점검교체 기준 차압 미도달, 심한 오염 없음교체 기준 도달 시 교체, 오염 심할 시 주기 단축 검토
AHU Fan VFD 주파수/RPM매일/매주 (DCS/BMS)트렌드 확인급격한 상승 없음, 설정 범위 유지필터 막힘 등 원인 분석 및 조치
Room-to-Room Differential Pressure매일 (DCS/BMS)트렌드 확인설정값 ±0.5mmAq 이내 유지풍량 밸런싱 재조정, 필터 점검
클린룸 파티클 카운트매일/매주 (DCS/BMS)트렌드 확인청정 등급 기준 만족기준 초과 시 원인 분석 및 조치 (필터, 에어 밸런스 등)
AHU Fan 진동/소음매월/분기별육안 및 청음 점검, 필요시 진동 측정비정상 진동/소음 없음베어링, 벨트, 팬 불균형 점검 및 정비
Cooling Coil 및 Drain Pan분기별육안 점검 (오염, 물 고임)오염 없음, 배수 양호세척, 트랩 점검 및 정비
차압 센서 교정연 1회표준 장비로 교정교정 오차 허용 범위 이내오차 발생 시 조정 또는 교체

KPI 보고 표 (예시)

HEPA 필터 차압 관리는 클린룸 운영의 핵심 성과 지표(KPI) 중 하나로 관리되어야 합니다. 다음은 KPI 보고에 활용될 수 있는 표 예시입니다.

KPI 항목측정 단위측정 주기목표실적달성률비고
HEPA 필터 교체 주기 준수율%월별95% 이상계획된 교체 시기 대비 실제 교체 시기 준수율
HEPA 필터 차압 알람 발생 건수건수월별0건 (위험/최대)위험/최대 알람은 즉각 조치 필요, 경고 알람은 예방적 관리 지표
클린룸 청정도 유지율%월별99% 이상파티클 카운트 기준 초과 시간/총 운영 시간
AHU 팬 전력 소모량 (필터 교체 전후 비교)kWh/월월별기준값 대비 -5%필터 교체로 인한 에너지 절감 효과 측정
Room 차압 유지율%월별98% 이상설정값 이탈 시간/총 운영 시간
차압 센서 교정 주기 준수율%분기별100%센서 신뢰성 확보를 위한 핵심 지표

에너지 절감

HEPA 필터 차압 관리는 에너지 절감과 밀접하게 연결되어 있습니다. 필터의 최적 교체 시점을 판단하고, 효율적인 시스템 운영을 통해 상당한 에너지 비용을 절감할 수 있습니다.

  1. 최적의 필터 교체 시점 관리:
    • 필터 차압이 상승하면 AHU 팬은 동일한 풍량을 유지하기 위해 더 많은 에너지를 소모합니다. 하지만 너무 일찍 필터를 교체하면 필터 구매 비용이 증가합니다.
    • 차압, 풍량, 에너지 소모량, 청정도 데이터를 종합적으로 분석하여 최적의 교체 시점을 결정해야 합니다. 예를 들어, 필터 차압이 특정 수준(예: 초기 차압의 2배)에 도달했을 때, 팬 전력 소모 증가분과 필터 교체 비용을 비교하여 경제적으로 가장 유리한 시점을 찾아야 합니다.
    • 트렌드 기반 예지보전(Predictive Maintenance)을 통해 필터 수명을 예측하고, 계획적인 교체를 수행함으로써 불필요한 에너지 낭비를 방지합니다.
  2. VFD(Variable Frequency Drive) 정압 제어 최적화:
    • AHU 팬의 VFD는 클린룸 또는 덕트의 정압을 일정하게 유지하기 위해 팬 속도를 조절합니다.
    • 말단 센서 위치 최적화: 정압 센서를 클린룸의 대표적인 위치 또는 덕트의 안정적인 구간에 설치하여 실제 압력 상태를 정확히 반영하도록 합니다. 부적절한 센서 위치는 VFD의 불필요한 운전을 유발합니다.
    • 제어 로직 튜닝: VFD 제어 로직의 PID(Proportional-Integral-Derivative) 값을 최적화하여 댐퍼 헌팅(Damper Hunting)을 방지하고, 안정적인 정압 유지를 통해 에너지 소모를 최소화합니다.
  3. Supply/Return/Exhaust Air Balance 최적화:
    • 클린룸의 에어 밸런스가 정확하게 유지되면, AHU 팬은 최소한의 에너지로 필요한 Room 차압과 풍량을 유지할 수 있습니다.
    • 정기적인 에어 밸런싱 점검 및 조정을 통해 불필요한 공기 누설이나 과도한 배기/환기를 방지하여 에너지 낭비를 줄입니다.
  4. FFU(Fan Filter Unit) 및 MAU/AHU 연동 제어:
    • FFU와 MAU/AHU 시스템 간의 연동 제어를 통해 클린룸 전체의 공조 시스템을 효율적으로 운영합니다.
    • 예를 들어, MAU/AHU의 공급 풍량과 FFU의 운전 상태를 연동하여, 클린룸의 요구 청정도를 만족시키면서도 팬의 총 전력 소모를 최소화하는 전략을 수립할 수 있습니다.
  5. 고효율 필터 도입 검토:
    • 초기 차압이 낮고 수명이 긴 고효율 HEPA 필터를 도입하여 팬의 운전 부하를 줄이고 교체 주기를 연장함으로써 장기적인 에너지 절감 효과를 얻을 수 있습니다.

변경관리 (Management of Change, MoC)

HEPA 필터 차압 관리에 영향을 미칠 수 있는 모든 변경 사항은 엄격한 변경관리 절차를 따라야 합니다. 이는 예상치 못한 문제 발생을 방지하고 시스템의 안정성을 보장하기 위함입니다.

변경관리 대상 예시:

  • HEPA 필터 사양 변경 (제조사, 등급, 초기 차압 등)
  • AHU/FFU 팬 VFD 제어 로직 변경
  • 차압 센서 종류, 위치, 교정 주기 변경
  • 클린룸 청정 등급 또는 Room 차압 설정값 변경
  • 공조 시스템 구성 변경 (덕트 증설/철거, 댐퍼 추가 등)
  • 생산 설비 증설 또는 이동으로 인한 클린룸 부하 변화
  • 알람 설정 기준 변경

변경관리 절차:

  1. 변경 요청: 변경의 필요성, 목적, 예상 효과, 잠재적 위험 등을 포함하여 변경 요청서를 작성합니다.
  2. 영향 평가: 변경 사항이 HEPA 필터 차압, 풍량, Room 차압, 에너지 소모, 클린룸 청정도, 생산 공정 등에 미칠 영향을 다각도로 평가합니다. 관련 부서(생산, 설비, 품질, 안전)의 의견을 수렴합니다.
  3. 위험 분석 및 대책 수립: 변경으로 인해 발생할 수 있는 잠재적 위험을 식별하고, 이를 완화하기 위한 대책을 수립합니다. (예: 비상 계획, 백업 시스템, 임시 운전 방안)
  4. 승인: 변경관리 위원회 또는 관련 관리자의 승인을 받습니다.
  5. 실행: 승인된 계획에 따라 변경 작업을 수행합니다. 작업 중에는 안전 및 품질 관리 절차를 철저히 준수합니다.
  6. 성능 검증: 변경 완료 후, HEPA 필터 차압 및 관련 지표들이 정상적으로 작동하는지, 설정된 목표를 달성하는지 검증합니다. 필요시 에어 밸런싱 재조정 및 파티클 카운트 측정을 수행합니다.
  7. 문서화 및 교육: 변경된 내용을 관련 문서(SOP, 도면, 데이터베이스 등)에 반영하고, 관련 작업자들에게 변경 사항 및 새로운 운영 절차에 대해 교육합니다.

관리자 체크포인트

유틸리티 운영 관리자는 HEPA 필터 차압 관리에 대한 전략적 시각을 가지고 다음 사항들을 점검해야 합니다.

  • 데이터 기반 의사결정: HEPA 필터 차압, AHU 팬 VFD 주파수, Room 차압, 파티클 카운트, 에너지 소모량 등 핵심 데이터를 주기적으로 검토하고, 트렌드 분석을 통해 필터 교체 및 시스템 개선의 적절한 시점을 판단하고 있는가?
  • 예방적 유지보수 시스템: 필터 차압 알람 설정이 적절하며, 알람 발생 시 현장 대응 절차가 명확하게 수립되어 있고, 작업자들이 이를 숙지하고 있는가? PM 점검표가 현장 상황에 맞게 최신화되어 있으며, 준수율은 높은가?
  • 에너지 효율성 관리: 필터 교체 시 에너지 절감 효과를 정량적으로 분석하고 있는가? VFD 제어 로직 및 에어 밸런싱 최적화를 통해 에너지 효율을 극대화하기 위한 노력이 지속되고 있는가?
  • 인력 역량 강화: 현장 엔지니어 및 작업자들이 차압 관리의 중요성을 이해하고, 계측값 해석 및 문제 해결 능력을 갖추도록 정기적인 교육과 훈련이 이루어지고 있는가?
  • 변경관리 준수: 공조 시스템 및 클린룸 환경에 영향을 미치는 모든 변경 사항이 엄격한 변경관리 절차를 따르고 있는가? 변경 전후 영향 평가 및 성능 검증이 철저히 이루어지는가?
  • 기술 도입 및 개선: 새로운 센서 기술, 제어 시스템, 고효율 필터 등 차압 관리 및 에너지 절감에 기여할 수 있는 신기술 도입을 적극적으로 검토하고 있는가?
  • 생산 부서와의 협업: 클린룸 청정도 및 공조 시스템 운영이 생산 수율에 미치는 영향을 명확히 이해하고, 생산 부서와 긴밀하게 협력하여 최적의 운영 방안을 모색하고 있는가?

FAQ (자주 묻는 질문)

Q1: HEPA 필터 교체 시기를 결정하는 가장 중요한 요소는 무엇인가요?

A1: HEPA 필터 교체 시기는 단순히 차압이 특정 값에 도달했을 때 결정되는 것이 아닙니다. 가장 중요한 요소는 차압 상승으로 인한 풍량 감소가 클린룸 청정도에 미치는 영향, 그리고 팬 전력 소모 증가로 인한 에너지 비용 상승입니다. 일반적으로 초기 차압의 2~2.5배 또는 제조사 권장 최대 차압에 도달했을 때 교체를 고려하지만, 클린룸의 청정 등급 요구사항, 생산 공정의 민감도, 그리고 에너지 비용을 종합적으로 고려하여 최적의 교체 시점을 판단해야 합니다. 트렌드 분석을 통해 필터의 남은 수명을 예측하고 계획적으로 교체하는 것이 가장 효율적입니다.

Q2: Room-to-Room Differential Pressure가 불안정할 때 HEPA 필터 차압과 어떤 관련이 있나요?

A2: Room-to-Room Differential Pressure(실간 차압)는 클린룸의 청정도를 유지하는 핵심 지표 중 하나입니다. HEPA 필터의 차압이 상승하면 AHU 팬이 공급하는 총 풍량이 감소하게 됩니다. 이 풍량 감소는 클린룸 내부의 양압을 유지하는 데 필요한 공기량을 줄여 실간 차압을 불안정하게 만들 수 있습니다. 특히, 클린룸의 양압이 낮아지면 외부의 오염된 공기가 유입될 위험이 커집니다. 따라서 HEPA 필터 차압 상승은 실간 차압 불안정의 주요 원인 중 하나이며, 이는 곧 클린룸 오염 위험 증가로 이어집니다. 실간 차압 불안정 시 HEPA 필터 차압을 우선적으로 점검해야 합니다.

Q3: AHU 팬 VFD 제어 시 ‘Damper Hunting’ 현상은 왜 발생하며, 어떻게 해결해야 하나요?

A3: Damper Hunting은 AHU 팬의 VFD가 정압을 제어하는 과정에서 댐퍼가 설정값을 중심으로 과도하게 열리고 닫히는 현상을 말합니다. 이는 주로 VFD의 PID 제어 파라미터가 적절하게 튜닝되지 않았거나, 정압 센서의 위치가 불안정하여 실제 압력 변동을 정확히 감지하지 못할 때 발생합니다. 또한, 시스템의 부하 변동이 심하거나 댐퍼 자체의 기계적 문제가 있을 때도 발생할 수 있습니다. 해결을 위해서는 먼저 정압 센서의 위치와 신뢰성을 확인하고, VFD의 PID 제어 파라미터를 시스템 특성에 맞게 재조정해야 합니다. 경우에 따라 댐퍼의 기계적 점검 및 정비가 필요할 수도 있습니다. Hunting 현상은 에너지 낭비와 설비 마모를 가속화하므로 반드시 해결해야 합니다.

Q4: HEPA 필터 교체 시 클린룸 오염을 최소화하기 위한 현장 운영 팁이 있나요?

A4: HEPA 필터 교체는 클린룸 오염 위험이 가장 높은 작업 중 하나입니다. 오염을 최소화하기 위한 팁은 다음과 같습니다. 첫째, 사전 준비를 철저히 합니다. 교체할 필터, 공구, 청소 도구, 폐기물 처리 용기 등을 미리 준비하고, 작업 구역 주변을 깨끗하게 정리합니다. 둘째, 작업 구역 격리 및 음압 유지를 고려합니다. 교체 대상 필터 주변을 비닐 등으로 격리하고, 필요시 해당 구역을 일시적으로 음압으로 만들어 오염 확산을 방지합니다. 셋째, 숙련된 인력이 표준 작업 절차(SOP)에 따라 작업하도록 합니다. 필터 탈착 및 장착 시 오염 물질이 떨어지지 않도록 주의하고, 필터 교체 후에는 주변을 깨끗하게 청소합니다. 넷째, 교체 후 파티클 카운트 모니터링을 강화하여 청정도가 빠르게 회복되는지 확인합니다. 필요시 AHU 팬을 일시적으로 고속 운전하여 오염 물질을 빠르게 배출시키는 플러싱(Flushing) 작업을 수행할 수 있습니다.

공식 참고자료

  • ISO 14644 (Cleanrooms and associated controlled environments)
  • ASHRAE Handbook (HVAC Systems and Equipment)
  • IEST RP-CC001 (HEPA and ULPA Filters)

(참고: 위에 제시된 국제표준 및 기관은 클린룸 및 공조 시스템에 대한 일반적인 지침을 제공하며, 특정 수치나 상세 운영 절차는 각 제조사의 권장 사항 및 현장 특성에 따라 달라질 수 있습니다.)

결론

HEPA 필터 차압 관리는 반도체 제조 클린룸의 청정도를 유지하고 생산 수율을 확보하는 데 있어 절대적으로 중요한 요소입니다. 단순한 필터 교체를 넘어, 차압 트렌드 분석을 통한 예지 보전, 에너지 효율을 고려한 최적의 교체 시점 판단, 그리고 VFD 제어 및 에어 밸런싱 최적화는 클린룸 운영의 지속 가능성을 높이는 핵심 전략입니다. 현장 엔지니어는 물론 관리자 또한 이러한 중요성을 인지하고, 데이터 기반의 의사결정과 체계적인 변경관리를 통해 클린룸 공조 시스템을 안정적이고 효율적으로 운영해야 합니다. 지속적인 관심과 투자를 통해 클린룸의 청정도를 최고 수준으로 유지하고, 궁극적으로 반도체 생산의 경쟁력을 강화할 수 있을 것입니다.

댓글 달기

이메일 주소는 공개되지 않습니다. 필수 필드는 *로 표시됩니다
