반도체 제조사업장 Utility 시스템 Particle 증가 원인 분석 및 관리 전략

반도체 제조 공정은 미세한 Particle 하나에도 치명적인 영향을 받을 수 있는 초정밀 산업입니다. 따라서 제조 공정에 필수적인 Utility 시스템, 예를 들어 초순수(UPW/DI Water), 청정 건조 공기(CDA), 질소(N2) 및 기타 공정 가스 등은 항상 최고 수준의 청정도를 유지해야 합니다. Utility 시스템 내 Particle 증가는 곧바로 생산 수율 저하, 장비 오염 및 손상, 심지어는 공정 중단으로 이어질 수 있는 심각한 문제이므로, 그 원인을 정확히 이해하고 체계적으로 관리하는 것이 무엇보다 중요합니다.

저는 반도체 제조사업장 Utility 운영 관리 분야에서 다년간 경험을 쌓은 수석 엔지니어로서, 현장에서 발생하는 Particle 증가 문제의 다양한 원인과 이에 대한 효과적인 분석 및 관리 전략을 공유하고자 합니다. 이 글은 현장 운영자부터 관리자까지 모든 이해관계자가 Particle 문제에 대한 깊이 있는 이해를 돕고, 실질적인 해결책을 마련하는 데 기여할 것입니다.

핵심 요약

반도체 Utility 시스템의 Particle 증가는 공정 수율에 직접적인 영향을 미치는 중대한 이슈입니다. 주요 원인으로는 필터 성능 저하, 배관 부식 및 마모, 밸브 및 레귤레이터 마모, 시스템 압력/유량 변동, 유지보수 작업 중 오염 유입, 그리고 미생물 번식 등이 있습니다. 이러한 Particle 증가는 광학식 Particle 카운터(OPC)를 통해 실시간으로 모니터링되며, 설정된 알람 임계값을 초과할 경우 즉각적인 현장 대응이 필요합니다. 효과적인 Particle 관리를 위해서는 정기적인 예방 정비(PM), 철저한 Root Cause 분석, 변경 관리(MOC) 프로세스 준수, 그리고 지속적인 KPI 모니터링 및 에너지 절감 노력이 병행되어야 합니다. 궁극적으로는 데이터 기반의 의사결정과 관리자의 적극적인 지원을 통해 안정적인 Utility 공급 환경을 구축하는 것이 목표입니다.

설비 역할: Utility 시스템과 Particle 관리

반도체 제조사업장의 Utility 시스템은 단순히 물, 공기, 가스를 공급하는 것을 넘어, 이들을 초고순도 상태로 정제하고 안정적으로 공급하는 핵심적인 역할을 수행합니다. 각 Utility 시스템은 Particle 관리에 있어 다음과 같은 고유한 역할을 가집니다.

초순수(UPW/DI Water) 시스템: 반도체 세정 공정에 사용되는 물은 이온, 유기물, 미생물뿐만 아니라 미세 Particle까지 완벽하게 제거된 상태여야 합니다. UPW 시스템은 다단계 필터링(마이크로필터, UF 필터 등), 이온 교환 수지, UV 살균 등을 통해 Particle을 포함한 모든 불순물을 제거합니다. 시스템 내 Particle 증가는 웨이퍼 표면에 직접적인 오염을 유발하여 소자 불량을 초래합니다.
청정 건조 공기(CDA) 시스템: 클린룸 및 공정 장비에 공급되는 CDA는 습도, 유분, 그리고 Particle이 없는 청정한 상태여야 합니다. CDA 시스템은 압축, 건조, 다단계 필터링을 통해 공기 중의 Particle을 제거합니다. Particle이 포함된 CDA는 클린룸 환경을 오염시키고, 장비 내부의 미세 회로에 침투하여 오작동을 유발할 수 있습니다.
질소(N2) 시스템: 불활성 분위기 조성, 퍼지(Purge), 이송 등 다양한 공정에 사용되는 N2 가스 역시 고순도, 고청정도를 요구합니다. N2 시스템은 액체 질소 기화 또는 공기 분리 장치를 통해 생산되며, 최종 단계에서 고성능 필터를 통해 Particle을 제거합니다. Particle이 포함된 N2는 공정 반응에 영향을 주거나 장비 내부를 오염시킬 수 있습니다.
기타 공정 가스 시스템: 아르곤, 헬륨 등 특수 공정 가스 또한 공급 라인에 고성능 필터를 설치하여 Particle 유입을 철저히 차단합니다. 이들 가스의 Particle 오염은 공정 결과에 직접적인 영향을 미칩니다.

이러한 Utility 시스템들은 각기 다른 방식으로 Particle을 제어하지만, 공통적으로는 고성능 필터, 정밀한 압력/유량 제어, 그리고 시스템 재질의 청정성 유지가 핵심적인 관리 요소입니다. Particle 증가는 이러한 제어 메커니즘의 이상을 의미하며, 즉각적인 진단과 조치가 필요합니다.

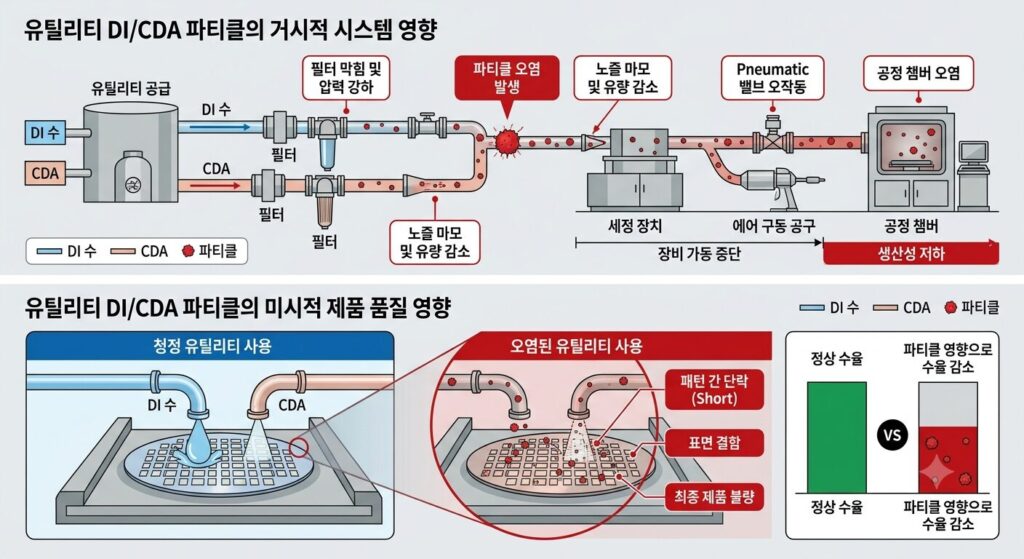

주요 리스크: Particle 증가가 미치는 영향

Utility 시스템 내 Particle 증가는 반도체 제조 공정에 광범위하고 치명적인 리스크를 초래합니다. 그 영향은 단순히 생산 수율 저하를 넘어, 장비 손상, 운영 비용 증가, 그리고 심지어는 안전 문제로까지 이어질 수 있습니다.

생산 수율 저하 (Yield Loss): 가장 직접적이고 심각한 영향입니다. 웨이퍼 표면에 Particle이 침착되면 회로 패턴이 손상되거나 단락되어 불량 칩이 발생합니다. 미세화된 반도체 공정에서는 나노미터(nm) 단위의 Particle도 치명적이며, 이는 곧 대규모 생산 손실로 이어집니다.
장비 오염 및 손상: Particle은 공정 장비의 미세한 부품, 밸브, 노즐 등에 침착되어 오작동을 유발하거나 마모를 가속화합니다. 특히 가스 라인의 Particle은 MFC(Mass Flow Controller)와 같은 정밀 제어 장비의 고장을 일으켜 장비 가동 중단을 초래할 수 있습니다. UPW 시스템의 Particle은 세정 노즐 막힘이나 펌프 임펠러 손상을 유발하기도 합니다.
예측 불가능한 공정 변동: Particle 증가는 공정 환경의 안정성을 해치고, 예측 불가능한 변동성을 증가시킵니다. 이는 공정 레시피의 최적화를 어렵게 하고, 제품 품질의 일관성을 저해합니다.
유지보수 비용 증가 및 가동 중단: Particle 문제 해결을 위한 긴급 유지보수 작업은 인력 및 자원 소모를 증가시키고, 생산 라인의 가동 중단을 야기하여 막대한 손실을 발생시킵니다. 필터 교체 주기 단축, 장비 부품 교체 빈도 증가 등은 직접적인 운영 비용 상승으로 이어집니다.
안전 문제: 특정 공정 가스 라인의 Particle은 밸브의 오작동을 유발하여 가스 누출 위험을 증가시킬 수 있습니다. 또한, 긴급 상황 발생 시 적절한 대응을 방해할 수도 있습니다.

이러한 리스크를 최소화하기 위해서는 Utility 시스템의 Particle 수준을 지속적으로 모니터링하고, 이상 징후 발생 시 신속하고 정확하게 대응하는 체계를 갖추는 것이 필수적입니다.

Alarm 설정 원칙: Particle 모니터링의 기준

Utility 시스템의 Particle 증가는 실시간 모니터링을 통해 감지됩니다. 효과적인 Particle 관리를 위해서는 적절한 Alarm 설정 원칙이 필수적입니다. Alarm은 단순히 경고음을 울리는 것을 넘어, 현장 운영팀이 신속하게 상황을 인지하고 대응할 수 있도록 명확한 기준을 제시해야 합니다.

1. Alarm 임계값 설정

기준점 설정: 각 Utility 시스템의 설계 기준, 공정 요구사항, 과거 안정적인 운영 데이터를 기반으로 정상적인 Particle 수준을 정의합니다. 예를 들어, UPW의 경우 특정 사이즈(예: >0.1µm) Particle이 1mL당 몇 개 이하, CDA의 경우 1ft³당 몇 개 이하 등으로 설정합니다.
경고(Warning) 및 위험(Critical) 단계 구분: 단일 임계값보다는 경고와 위험 두 단계로 나누어 설정하는 것이 효과적입니다.
- 경고(Warning) Alarm: 정상 범위를 벗어나기 시작하는 초기 단계에 발생합니다. 즉각적인 조치는 아니더라도, 주의 깊은 모니터링과 잠재적 원인 조사를 시작해야 하는 수준입니다. 예를 들어, 평소 Particle 수치의 2~3배 수준으로 설정할 수 있습니다.
- 위험(Critical) Alarm: 공정 품질에 직접적인 영향을 미칠 수 있는 수준으로, 즉각적인 현장 대응 및 조치가 필요한 단계입니다. 공정 장비에 공급되는 Utility 라인을 차단하거나, 생산 라인에 영향을 줄 수 있는 수준으로 설정합니다.
히스테리시스(Hysteresis) 적용: Particle 수치가 Alarm 임계값 근처에서 미세하게 변동할 때 Alarm이 반복적으로 발생하여 현장 혼란을 초래하는 것을 방지하기 위해, Alarm 해제 시점은 Alarm 발생 시점보다 낮은 임계값으로 설정합니다.

2. 시간 지연(Time Delay) 설정

일시적인 Particle 스파이크나 센서 노이즈로 인한 불필요한 Alarm 발생을 방지하기 위해, Particle 수치가 임계값을 일정 시간(예: 30초 ~ 5분) 이상 지속할 때만 Alarm이 발생하도록 시간 지연을 설정합니다. 이는 실제 문제와 일시적 현상을 구분하는 데 도움을 줍니다.

3. 연동 및 에스컬레이션(Escalation)

연동 Alarm: 특정 Utility 라인의 Particle Alarm이 발생하면, 해당 라인에 연결된 주요 공정 장비에 Utility 공급을 자동으로 차단하거나, 공정 장비에 경고 신호를 보내는 등의 연동 조치를 고려합니다.
에스컬레이션: Alarm 발생 시, 현장 운영자 → 담당 엔지니어 → 팀장 → 관리자 순으로 알림을 에스컬레이션하여 신속한 의사결정과 대응이 이루어지도록 합니다. SMS, 이메일, 사내 메신저 등 다양한 채널을 활용합니다.

4. 주기적인 검토 및 조정

공정 변화, 장비 업그레이드, 새로운 재료 도입 등에 따라 Particle 기준이 변경될 수 있으므로, Alarm 설정값은 주기적으로 검토하고 필요에 따라 조정해야 합니다. 과거 Alarm 이력 분석을 통해 최적의 설정값을 찾아가는 과정이 중요합니다.

계측값과 계산 사례: Particle 데이터의 이해

Particle 모니터링은 주로 광학식 Particle 카운터(OPC: Optical Particle Counter)를 통해 이루어집니다. OPC는 레이저 광선을 이용하여 유체(공기, 물, 가스) 내의 Particle이 빛을 산란시키는 정도를 측정하여 Particle의 크기와 개수를 파악합니다. 계측된 데이터는 Particle 관리의 핵심적인 정보가 됩니다.

1. 주요 계측 단위

Particle Size (입자 크기): 마이크로미터(µm) 단위로 표시됩니다. 예를 들어, >0.1µm, >0.2µm, >0.5µm 등으로 특정 크기 이상의 Particle 개수를 측정합니다. 반도체 공정에서는 매우 작은 Particle(<0.1µm)까지도 중요하게 관리됩니다.
Particle Count (입자 개수): 특정 부피당 Particle의 개수로 표시됩니다.
- 액체 (UPW): particles/mL (밀리리터당 입자 개수) 또는 particles/L (리터당 입자 개수).
- 기체 (CDA, N2): particles/ft³ (입방피트당 입자 개수) 또는 particles/m³ (입방미터당 입자 개수).

2. 계측값 분석 사례 (가상 시나리오)

시나리오: CDA 공급 라인 Particle 모니터링

특정 CDA 공급 라인에 설치된 OPC가 다음과 같은 데이터를 실시간으로 전송하고 있다고 가정해 봅시다. (측정 기준: >0.1µm Particle)

정상 운영 시: 5 particles/ft³
경고 Alarm 임계값: 15 particles/ft³ (3분 이상 지속 시)
위험 Alarm 임계값: 30 particles/ft³ (1분 이상 지속 시)

데이터 흐름 및 해석:

오전 09:00: Particle 수치 5 particles/ft³ (정상)
오전 10:30: Particle 수치 10 particles/ft³ (정상 범위 내 소폭 증가, 모니터링 강화)
오전 11:15: Particle 수치 20 particles/ft³로 급증, 1분 이상 지속.
오전 11:16: 위험 Alarm 발생. (30 particles/ft³에는 미치지 못했으나, 설정된 경고 임계값 15 particles/ft³를 3분 이상 초과했으므로, 시스템 설정에 따라 위험 알람으로 에스컬레이션되거나, 20이라는 수치 자체가 위험 알람 범위에 해당할 수 있음. 여기서는 20이 위험 알람 범위라고 가정)
오전 11:17: 현장 운영팀에 알림 전송 (SMS, MES 시스템).
오전 11:20: Particle 수치 25 particles/ft³로 추가 상승.
오전 11:30: 현장 대응팀 도착 및 초기 조치 시작 (후술할 현장 대응 순서 참조).

3. 계산 및 추세 분석

Particle 데이터는 단순히 현재 수치뿐만 아니라, 시간 경과에 따른 변화 추이를 분석하는 것이 중요합니다.

평균값 (Average): 일정 기간 동안의 평균 Particle 수치를 계산하여 시스템의 전반적인 청정도 수준을 파악합니다.
표준편차 (Standard Deviation): Particle 수치의 변동성을 나타냅니다. 표준편차가 크다는 것은 시스템이 불안정하거나 간헐적인 Particle 발생이 잦다는 것을 의미합니다.
증가율 (Rate of Increase): Particle 수치가 얼마나 빠르게 증가하는지를 분석합니다. 급격한 증가는 필터 파손이나 시스템 오염과 같은 심각한 문제의 징후일 수 있습니다.
이동 평균 (Moving Average): 단기적인 노이즈를 제거하고 장기적인 추세를 파악하는 데 유용합니다.

예시: 주간 Particle 추세 분석

요일	평균 Particle Count (>0.1µm, particles/ft³)	최대 Particle Count	비고
월	6	8	정상
화	7	10	정상
수	8	12	정상 범위 내 소폭 상승
목	15	25	경고 알람 발생 (일시적)
금	18	35	위험 알람 발생 (지속적)

위 표에서 목요일부터 Particle 수치가 증가하기 시작하여 금요일에는 위험 알람 수준에 도달했음을 알 수 있습니다. 이러한 추세 분석은 문제가 심각해지기 전에 예방적 조치를 취하거나, Root Cause 분석의 방향을 설정하는 데 중요한 단서를 제공합니다.

Root Cause 분석 (RCA): Particle 증가의 근본 원인 파악

Particle 증가 Alarm이 발생했을 때 가장 중요한 단계는 근본 원인을 파악하는 Root Cause 분석(RCA)입니다. 정확한 RCA 없이는 임시방편적인 조치만 반복될 뿐, 문제의 재발을 막을 수 없습니다. 다음은 Utility 시스템에서 Particle이 증가하는 주요 원인과 이에 대한 분석 방법입니다.

1. 필터(Filter) 관련 문제

원인: 필터 수명 초과, 필터 파손(미세 균열), 필터 바이패스(Bypass), 필터 설치 불량, 필터 재질 열화.
분석: 필터 교체 이력 확인, 차압(Differential Pressure) 모니터링 (차압 급증은 막힘, 차압 급락은 파손/바이패스 의심), 필터 하우징 누설 점검, 교체된 필터의 육안 검사 및 필요시 현미경 분석.

2. 배관(Piping) 및 재질 관련 문제

원인: 배관 내부 부식(Corrosion), 침식(Erosion), 스케일(Scale) 형성, 배관 재질의 열화 또는 부적절한 재질 사용, 용접 불량으로 인한 내부 돌출물.
분석: 배관 재질 확인, 유체 성분 분석(부식성 물질 유무), 배관 내부 내시경 검사, 유량/압력 변동 이력 확인 (급격한 변동은 침식 가속화), 신규 배관 설치 시 세정(Flushing) 및 패시베이션(Passivation) 절차 준수 여부 확인.

3. 밸브(Valve) 및 레귤레이터(Regulator) 마모

원인: 밸브 시트(Seat) 또는 스템(Stem) 마모, 레귤레이터 다이어프램(Diaphragm) 손상, 밸브 작동 시 마찰로 인한 Particle 발생.
분석: 해당 밸브/레귤레이터의 작동 이력 및 교체 주기 확인, 분해 점검을 통한 마모 상태 확인, 작동 시 소음/진동 유무 확인.

4. 시스템 압력/유량 변동

원인: 펌프/컴프레서의 급작스러운 가동/정지, 밸브의 급개폐, 공정 부하 변동으로 인한 유량/압력 서지(Surge). 이러한 변동은 배관 내부에 부착되어 있던 Particle을 떨어뜨리거나, 필터에 순간적인 부하를 주어 손상을 유발할 수 있습니다.
분석: 시스템 압력/유량 트렌드 데이터 분석, 공정 부하 변동 이력 확인, 제어 밸브의 응답성 및 안정성 점검.

5. 유지보수(Maintenance) 작업 중 오염 유입

원인: 배관 개방 작업 시 외부 Particle 유입, 부적절한 공구 사용, 세정 불량, 작업자의 부주의.
분석: 최근 유지보수 작업 이력 확인, 작업 절차(SOP) 준수 여부 검토, 작업 후 세정 및 퍼지(Purge) 절차의 적절성 평가, 작업자 교육 이수 여부 확인.

6. 미생물(Microorganism) 번식 (주로 UPW 시스템)

원인: UPW 시스템 내 UV 살균기 성능 저하, 잔류 유기물 증가, 정체 구간 발생, 온도 상승 등으로 인한 미생물 번식. 미생물 자체 또는 미생물 대사 산물이 Particle로 검출될 수 있습니다.
분석: TOC(Total Organic Carbon) 및 미생물(Bacteria) 카운트 데이터 확인, UV 램프 교체 주기 및 강도 점검, 시스템 순환 유량 및 정체 구간 점검, 시스템 온도 모니터링.

7. 센서(Sensor) 오작동 또는 오염

원인: Particle 카운터 센서 자체의 오작동, 센서 내부 오염, 센서 교정 주기 미준수.
분석: 센서 교정 이력 확인, 다른 인접 센서와의 데이터 비교, 센서 청소 또는 교체 후 재측정.

RCA는 이러한 잠재적 원인들을 체계적으로 탐색하고, 증거를 수집하며, ‘5 Why’ 기법과 같은 분석 도구를 활용하여 근본적인 문제점을 찾아내는 과정입니다. 여러 원인이 복합적으로 작용하는 경우도 많으므로, 다각적인 접근이 필요합니다.

현장 대응 순서: Particle Alarm 발생 시

Particle Alarm 발생 시 신속하고 체계적인 현장 대응은 공정 피해를 최소화하는 데 결정적입니다. 다음은 일반적인 현장 대응 순서입니다.

Alarm 인지 및 초기 상황 파악:
- MES(Manufacturing Execution System) 또는 DCS(Distributed Control System)를 통해 Alarm 발생 사실 인지.
- 어떤 Utility 라인, 어떤 지점에서 Particle이 증가했는지 확인.
- Particle 수치, 증가 추세, Alarm 발생 시간 등 초기 데이터 확보.
현장 확인 및 1차 조치:
- 해당 Utility 라인 현장으로 이동하여 육안 점검 (누설, 비정상적인 소음/진동, 온도 변화 등).
- 인접한 다른 Particle 카운터의 수치와 비교하여 센서 오작동 여부 1차 판단.
- 가능하다면, 해당 라인의 유량을 일시적으로 줄이거나, 바이패스 라인으로 전환하여 공정 영향 최소화.
영향 범위 확인 및 격리:
- Particle이 증가한 Utility 라인이 어떤 공정 장비에 영향을 미치는지 파악.
- 필요시 해당 라인의 Utility 공급을 차단하여 오염 확산 방지 (공정 엔지니어와 협의 필수).
- 오염된 Utility를 배출 라인으로 전환하여 시스템 내부 세정(Flushing) 시작.
Root Cause 분석 시작:
- 최근 유지보수 이력, 필터 교체 이력, 시스템 압력/유량 변동 이력 등 관련 데이터 수집.
- RCA 팀 구성 (Utility 운영, 공정 엔지니어, 설비 엔지니어 등).
- 앞서 설명한 Root Cause 분석 방법론에 따라 잠재 원인들을 하나씩 검증.
원인 제거 및 복구 조치:
- 예: 필터 파손 확인 시, 신규 필터로 교체.
- 예: 배관 내부 오염 확인 시, 집중적인 세정(Flushing) 또는 필요시 배관 교체.
- 예: 밸브 마모 확인 시, 밸브 교체 또는 수리.
시스템 안정화 및 재모니터링:
- 조치 완료 후, Utility 시스템을 정상 운영 상태로 전환.
- Particle 카운터 데이터를 면밀히 모니터링하여 Particle 수치가 정상 범위로 복귀했는지 확인.
- 충분한 시간 동안 안정적인 Particle 수치를 유지하는지 검증.
공정 재개 및 최종 확인:
- Particle 수치가 안정화되면, 공정 엔지니어와 협의하여 Utility 공급 재개.
- 공정 장비의 정상 작동 여부 및 생산 수율에 미치는 영향 최종 확인.
사례 기록 및 재발 방지 대책 수립:
- 모든 과정과 결과, RCA 내용, 조치 사항을 상세히 기록.
- 동일 문제의 재발을 막기 위한 예방 정비(PM) 계획 수정, 운영 절차 개선, 교육 강화 등 대책 수립.

PM 점검표: Particle 예방을 위한 정기 점검

Particle 증가를 예방하기 위한 가장 효과적인 방법 중 하나는 체계적인 예방 정비(PM)입니다. 다음은 Utility 시스템의 Particle 관리를 위한 PM 점검표의 예시입니다.

Utility 시스템 Particle 관리 PM 점검표 (예시)

점검 항목	점검 내용	점검 주기	점검 기준	조치 사항	비고
필터 (Filter)	차압(Differential Pressure) 측정	매일/주간	제조사 권장 범위 및 운영 기준	차압 이상 시 필터 교체 계획 수립	필터 막힘/파손 징후
	필터 교체	정기 (3개월/6개월/1년)	교체 주기 도래 또는 차압 이상 시	신규 필터로 교체, 교체 후 세정/퍼지	필터 재질 및 등급 확인
	필터 하우징 누설 점검	분기	육안 확인, 압력 테스트	누설 발견 시 가스켓 교체 또는 하우징 수리
배관 (Piping)	배관 외관 부식/손상 점검	월간	육안 확인	부식/손상 부위 보수 또는 교체 계획
	배관 내부 세정 (Flushing)	연간/필요시	Particle 수치 추이 분석 결과	고유량 세정, 필요시 화학 세정
밸브/레귤레이터	작동 상태 및 마모 점검	분기	육안 확인, 작동 테스트, 소음/진동	마모/손상 시 교체 또는 수리
Particle 카운터	센서 교정 (Calibration)	연간/제조사 권장	교정 주기 도래	전문 업체 통한 교정 또는 센서 교체
	센서 청소 및 점검	월간	육안 확인	센서 오염 시 청소
시스템 압력/유량	압력/유량 트렌드 모니터링	매일	정상 운영 범위	비정상 변동 시 원인 분석 및 제어 시스템 점검
UPW 특수 항목	TOC 및 미생물 카운트	주간/월간	운영 기준치	기준치 초과 시 UV 램프 점검, 시스템 살균
	UV 램프 교체	정기 (연간/제조사 권장)	교체 주기 도래	신규 램프로 교체

이 점검표는 일반적인 예시이며, 각 사업장의 Utility 시스템 구성, 공정 요구사항, 그리고 운영 환경에 따라 세부 항목과 주기는 맞춤형으로 조정되어야 합니다. 중요한 것은 모든 점검 활동을 기록하고, 발견된 문제점과 조치 사항을 체계적으로 관리하는 것입니다.

KPI 보고 표: Particle 관리 성과 측정

Particle 관리의 효과를 측정하고 지속적으로 개선하기 위해서는 핵심 성과 지표(KPI)를 설정하고 주기적으로 보고하는 것이 필수적입니다. 다음은 Particle 관리를 위한 KPI 보고 표의 예시입니다.

Utility 시스템 Particle 관리 KPI 보고 표 (예시)

KPI 항목	측정 지표	측정 단위	목표치	전월 실적	금월 실적	추세	비고/개선 계획
Particle Excursion 빈도	위험 Alarm 발생 건수	건/월	0	1	0	▼	재발 방지 대책 효과 확인
	경고 Alarm 발생 건수	건/월	<3	5	2	▼	필터 교체 주기 최적화 필요
Particle MTTR	Particle Alarm 발생 후 정상화까지의 평균 시간	시간	<2	2.5	1.8	▼	현장 대응 절차 숙련도 향상
필터 교체 주기 준수율	계획된 필터 교체 주기 준수율	%	100	95	98	▲	미준수 사유 분석 및 개선
Particle 수치 안정성	주요 라인 Particle 수치 표준편차	particles/ft³ 또는 particles/mL	<2	2.3	2.1	▼	시스템 압력 안정화 방안 검토
RCA 완료율	Particle Alarm 발생 건 대비 RCA 완료 건수	%	100	90	100	▲	미완료 건에 대한 집중 관리
재발 방지 대책 효과	동일 원인 Particle Alarm 재발 건수	건/월	0	0	0	–	지속적인 모니터링

이 KPI 보고 표는 관리자들이 Particle 관리의 전반적인 성과를 한눈에 파악하고, 개선이 필요한 영역을 식별하는 데 도움을 줍니다. 각 KPI는 명확하게 정의되고 측정 가능해야 하며, 현실적인 목표치와 함께 지속적으로 추적 관리되어야 합니다. ‘추세’는 전월 대비 실적의 개선(▲), 악화(▼), 유지(-)를 나타냅니다.

에너지 절감: Particle 관리와 지속 가능성

Particle 관리는 단순히 공정 품질 유지뿐만 아니라, 에너지 절감과 지속 가능한 운영에도 기여할 수 있습니다. 효율적인 Particle 관리는 불필요한 에너지 소모를 줄이고 운영 비용을 최적화하는 데 중요한 역할을 합니다.

필터 교체 주기 최적화: 필터는 Particle을 제거하는 핵심 장치이지만, 필터가 막히면 차압이 증가하여 펌프나 블로워의 부하가 커지고 에너지 소모가 늘어납니다. 너무 자주 교체하면 필터 구매 비용이 증가하고, 너무 늦게 교체하면 에너지 손실이 커집니다. Particle 카운터 데이터와 차압 데이터를 종합적으로 분석하여 최적의 필터 교체 주기를 설정함으로써, 불필요한 에너지 낭비를 줄이고 필터 수명을 최대한 활용할 수 있습니다.
불필요한 세정(Flushing) 최소화: Particle 증가 시 시스템 세정은 필수적이지만, 필요 이상의 과도한 세정은 초순수, CDA, N2 등 고순도 Utility의 낭비를 초래합니다. Particle 수치 추이를 면밀히 분석하고, RCA를 통해 근본 원인을 제거함으로써 세정 빈도와 시간을 최소화하여 Utility 생산에 필요한 에너지 소모를 줄일 수 있습니다.
펌프/블로워 효율 관리: Utility 시스템의 펌프나 블로워는 Particle 제어에 필요한 유량과 압력을 공급합니다. 이들 장비의 효율이 저하되면 동일한 성능을 내기 위해 더 많은 에너지를 소모하게 됩니다. 정기적인 PM을 통해 펌프/블로워의 상태를 점검하고, 필요시 고효율 장비로 교체하거나 인버터 제어를 통해 운전 효율을 최적화하여 에너지 절감을 달성할 수 있습니다.
시스템 누설 관리: CDA, N2 등 가스 Utility 라인의 미세 누설은 압축기/생산 장비의 불필요한 가동을 증가시켜 에너지 소모를 유발합니다. Particle 유입의 원인이 되기도 하는 누설 부위를 정기적으로 점검하고 보수함으로써 에너지 손실을 막을 수 있습니다.
최적의 시스템 설계 및 운영: 시스템 설계 단계에서부터 Particle 발생 가능성을 최소화하고, 에너지 효율을 고려한 배관 라우팅, 밸브 배치, 장비 선정 등을 통해 장기적인 에너지 절감 효과를 기대할 수 있습니다. 운영 단계에서는 피크 부하 관리를 통해 Utility 생산 장비의 효율적인 운전을 유도합니다.

Particle 관리는 단순히 비용을 발생시키는 활동이 아니라, 장기적인 관점에서 에너지 효율을 높이고 운영 비용을 절감하며, 지속 가능한 제조 환경을 구축하는 데 기여하는 전략적인 활동입니다.

변경 관리 (MOC): Particle 위험 최소화

Utility 시스템에 대한 모든 변경은 Particle 증가의 잠재적 원인이 될 수 있으므로, 엄격한 변경 관리(Management of Change, MOC) 프로세스를 통해 관리되어야 합니다. MOC는 변경으로 인한 위험을 사전에 평가하고, 필요한 조치를 취하며, 변경 후의 영향을 모니터링하는 체계적인 절차입니다.

MOC가 필요한 주요 변경 사항

설비 변경: 신규 설비 도입, 기존 설비 교체 또는 업그레이드 (예: 펌프, 필터 하우징, 밸브).
공정 변경: Utility 사용량 증가/감소, 압력/유량 설정값 변경, 새로운 공정 도입.
재료 변경: 배관 재질 변경, 필터 재질 변경, 가스켓 재질 변경.
운영 절차 변경: 유지보수 절차 변경, 세정 절차 변경, 알람 설정값 변경.
시스템 레이아웃 변경: 배관 라인 증설 또는 철거, 바이패스 라인 추가.

MOC 프로세스 단계

변경 요청 (Request for Change): 변경의 목적, 내용, 예상 영향, 예상 완료일 등을 포함한 변경 요청서 작성.
위험 평가 (Risk Assessment):
- 변경으로 인해 Particle 증가, 시스템 안정성 저하, 안전 문제 등 발생 가능한 모든 위험 요소를 식별.
- 식별된 위험에 대한 영향도 및 발생 가능성 평가.
- 특히 Particle 관점에서는 변경 후 Utility 청정도에 미칠 영향을 면밀히 분석.
변경 계획 수립 (Change Plan Development):
- 위험 평가 결과를 바탕으로 위험을 최소화하기 위한 구체적인 조치 계획 수립 (예: 사전 세정, 필터 추가 설치, 변경 후 Particle 모니터링 강화).
- 변경 작업 절차, 필요한 자원, 담당자, 비상 계획 등을 포함.
승인 (Approval): 관련 부서(Utility 운영, 공정, 안전, 환경 등)의 승인 획득.
변경 실행 (Implementation): 승인된 계획에 따라 변경 작업 수행. 작업 중에는 Particle 유입을 최소화하기 위한 특별한 주의와 절차 준수.
변경 후 검증 및 모니터링 (Verification & Monitoring):
- 변경 완료 후, Particle 카운터 데이터를 포함한 Utility 품질 지표를 집중적으로 모니터링.
- 시스템이 안정적으로 운영되고 Particle 수치가 정상 범위 내에 있는지 확인.
- 필요시 추가적인 세정 또는 조정 작업 수행.
문서화 및 종료 (Documentation & Close-out): 모든 변경 관련 문서(요청서, 위험 평가, 계획, 결과)를 기록하고 MOC 완료.

철저한 MOC 프로세스는 Particle 증가와 같은 예측 불가능한 문제를 사전에 방지하고, 시스템의 안정적인 운영을 보장하는 핵심적인 관리 도구입니다.

관리자 체크포인트: 효과적인 Particle 관리를 위한 판단 기준

Utility 운영 관리자는 Particle 문제에 대한 기술적인 이해뿐만 아니라, 전반적인 관리 시스템의 효과성을 평가하고 개선 방향을 제시하는 역할을 수행해야 합니다. 다음은 관리자가 Particle 관리를 위해 점검해야 할 주요 체크포인트입니다.

데이터 기반 의사결정: Particle 카운터 데이터, PM 이력, Alarm 이력, RCA 보고서 등 모든 데이터를 정기적으로 검토하고 있는가? 데이터 추이 분석을 통해 잠재적 문제를 사전에 예측하고 있는가?
RCA의 효과성: Particle Alarm 발생 시 RCA가 신속하고 정확하게 이루어지고 있는가? 근본 원인이 제대로 파악되고, 재발 방지 대책이 실질적으로 수립되고 실행되는가? 동일 원인으로 인한 Particle 재발 건수가 감소하고 있는가?
PM 계획의 적절성: PM 점검표가 최신 상태로 유지되고, 각 항목의 점검 주기와 내용이 시스템 특성 및 공정 요구사항에 적절한가? PM 수행률과 품질은 만족스러운가?
현장 대응 능력: Particle Alarm 발생 시 현장 운영팀의 대응 절차가 명확하게 수립되어 있고, 팀원들이 이를 숙지하고 있는가? MTTR(평균 복구 시간)이 목표치 이내로 유지되는가? 비상 상황 훈련을 정기적으로 실시하고 있는가?
MOC 프로세스 준수: 모든 시스템 변경이 MOC 프로세스를 통해 철저히 관리되고 있는가? MOC가 Particle 증가 위험을 사전에 평가하고 완화하는 데 효과적인가?
인력 역량 및 교육: Utility 운영 및 유지보수 인력들이 Particle 관리의 중요성을 인지하고, 관련 기술 및 절차에 대한 충분한 교육을 받고 있는가? 최신 기술 동향 및 표준에 대한 지식을 습득하고 있는가?
KPI 달성도 및 개선 노력: 설정된 Particle 관련 KPI가 지속적으로 달성되고 있는가? 미달성 KPI에 대한 명확한 개선 계획이 수립되고 실행되는가?
에너지 절감 노력: Particle 관리 활동이 에너지 절감과 연계되어 추진되고 있는가? 필터 교체 주기 최적화, 불필요한 세정 최소화 등 구체적인 에너지 절감 성과가 나타나고 있는가?
기술 도입 및 혁신: 최신 Particle 모니터링 기술(예: 인라인 센서의 정밀도 향상, AI 기반 예측 분석)이나 Particle 저감 기술(예: 신소재 필터, 고급 세정 기술) 도입을 적극적으로 검토하고 있는가?
협업 체계: Utility 운영팀이 공정팀, 설비팀, 품질팀 등 유관 부서와 긴밀하게 협력하여 Particle 문제를 해결하고 예방하는 체계가 잘 구축되어 있는가?

관리자는 이러한 체크포인트를 통해 Utility 시스템의 Particle 관리 수준을 종합적으로 평가하고, 필요한 자원을 지원하며, 지속적인 개선 문화를 조성해야 합니다.

FAQ: Particle 증가에 대한 자주 묻는 질문

Particle 증가 문제와 관련하여 현장에서 자주 제기되는 질문들을 정리하고 답변합니다.

질문 (Q)	답변 (A)
Q1: Particle Alarm이 일시적으로 발생했다가 곧바로 정상으로 돌아왔습니다. 조치를 취해야 할까요?	A1: 일시적인 스파이크라도 원인 파악은 필요합니다. 시간 지연 설정에 따라 Alarm이 발생했다면, 시스템 내부의 순간적인 압력 변동이나 미세한 오염물 이탈이 원인일 수 있습니다. RCA를 통해 잠재적 원인을 확인하고, 재발 방지 대책을 수립하는 것이 좋습니다. 반복적인 일시적 Alarm은 더 큰 문제의 전조일 수 있습니다.
Q2: 필터를 교체한 직후 Particle 수치가 오히려 증가하는 경우가 있습니다. 왜 그런가요?	A2: 필터 교체 과정에서 불가피하게 외부 Particle이 유입되거나, 신규 필터 자체에서 초기 Particle이 나올 수 있습니다. 이는 정상적인 현상이며, 충분한 시간 동안 세정(Flushing) 및 퍼지(Purge) 작업을 수행하여 시스템을 안정화해야 합니다. 이후에도 Particle이 높게 유지된다면 필터 설치 불량이나 필터 자체의 불량을 의심해봐야 합니다.
Q3: Particle 카운터 센서가 오작동하는지 어떻게 확인할 수 있나요?	A3: 인접한 다른 Particle 카운터의 데이터와 비교하거나, 동일 라인에 임시로 다른 센서를 설치하여 비교 측정하는 방법이 있습니다. 또한, 센서의 교정 이력을 확인하고, 교정 주기가 도래했거나 의심된다면 전문 업체에 의뢰하여 교정을 진행해야 합니다. 센서 내부 오염 여부도 육안으로 확인해볼 수 있습니다.
Q4: Particle 증가가 특정 시간대에 반복적으로 발생합니다. 어떤 점을 확인해야 할까요?	A4: 특정 시간대에 반복된다면, 해당 시간대에 발생하는 공정 부하 변동, 다른 Utility 시스템의 가동/정지, 또는 정기적인 유지보수 작업 등을 의심해볼 수 있습니다. 관련 시스템의 운영 이력과 연관성을 분석하여 원인을 찾아야 합니다. 예를 들어, 특정 펌프의 기동 시 Particle이 증가하는 패턴이 있을 수 있습니다.
Q5: Particle 수치를 낮추기 위해 어떤 재질의 배관을 사용하는 것이 가장 효과적인가요?	A5: Utility 종류에 따라 다르지만, 일반적으로 UPW 시스템에는 내부 표면이 매끄럽고 부식에 강한 PVDF(Polyvinylidene Fluoride)나 PFA(Perfluoroalkoxy)와 같은 고순도 플라스틱 배관이 주로 사용됩니다. 가스 라인에는 내부 표면 처리된 스테인리스 스틸(EP-SS: Electro Polished Stainless Steel) 배관이 선호됩니다. 중요한 것은 재질 선택뿐만 아니라, 배관 설치 시 용접 품질, 세정 및 패시베이션(Passivation) 절차 준수입니다.

공식 참고자료

ISO 14644 시리즈: Cleanrooms and associated controlled environments. (클린룸 및 관련 제어 환경에 대한 국제 표준으로, 공기 중 Particle 농도 등급을 정의합니다. CDA 품질 관리의 기준으로 활용될 수 있습니다.)
SEMI F63: Guide for Ultrapure Water System Design, Construction, and Start-up. (초순수 시스템의 설계, 건설 및 시동에 대한 가이드라인으로, Particle 관리 기준을 포함합니다.)
SEMI F40: Test Method for Determining the Effectiveness of Gas Filters in Removing Particles. (가스 필터의 Particle 제거 효율을 결정하는 시험 방법에 대한 표준입니다.)
SEMI F57: Test Method for Determining the Effectiveness of Liquid Filters in Removing Particles. (액체 필터의 Particle 제거 효율을 결정하는 시험 방법에 대한 표준입니다.)

이러한 국제 표준 및 산업 표준은 Utility 시스템의 설계, 운영, 유지보수 및 Particle 관리 기준을 수립하는 데 중요한 참고 자료가 됩니다. 각 표준은 특정 Utility 종류나 환경에 대한 상세한 요구사항과 시험 방법을 제시하고 있습니다.

결론

반도체 제조사업장에서 Utility 시스템의 Particle 관리는 단순한 운영 업무를 넘어, 생산 수율과 직결되는 핵심적인 경쟁력 요소입니다. Particle 증가는 다양한 원인에 의해 발생할 수 있으며, 이를 효과적으로 예방하고 대응하기 위해서는 체계적인 모니터링, 신속한 현장 대응, 그리고 철저한 Root Cause 분석이 필수적입니다. 또한, 정기적인 예방 정비(PM), 엄격한 변경 관리(MOC) 프로세스 준수, 그리고 데이터 기반의 KPI 관리를 통해 지속적인 개선 노력을 기울여야 합니다.

궁극적으로, Utility 시스템의 Particle 관리는 단순히 기술적인 문제 해결을 넘어, 모든 이해관계자들의 협력과 관리자의 적극적인 지원을 통해 이루어지는 종합적인 관리 활동입니다. 끊임없는 학습과 개선을 통해 초고순도 Utility 공급 환경을 유지하고, 반도체 제조 공정의 안정성과 생산성을 극대화하는 것이 우리 수석 엔지니어들의 중요한 사명입니다.
