Summary

Load/Unload 방식의 Compressor는 Unload 상태에서도 Motor와 Compressor가 계속 회전할 수 있으므로 전력소비가 0이 되지 않는다. 따라서 실제 평가는 OEM 성능자료와 kW·Flow·Load/Unload Trend로 해야 한다.

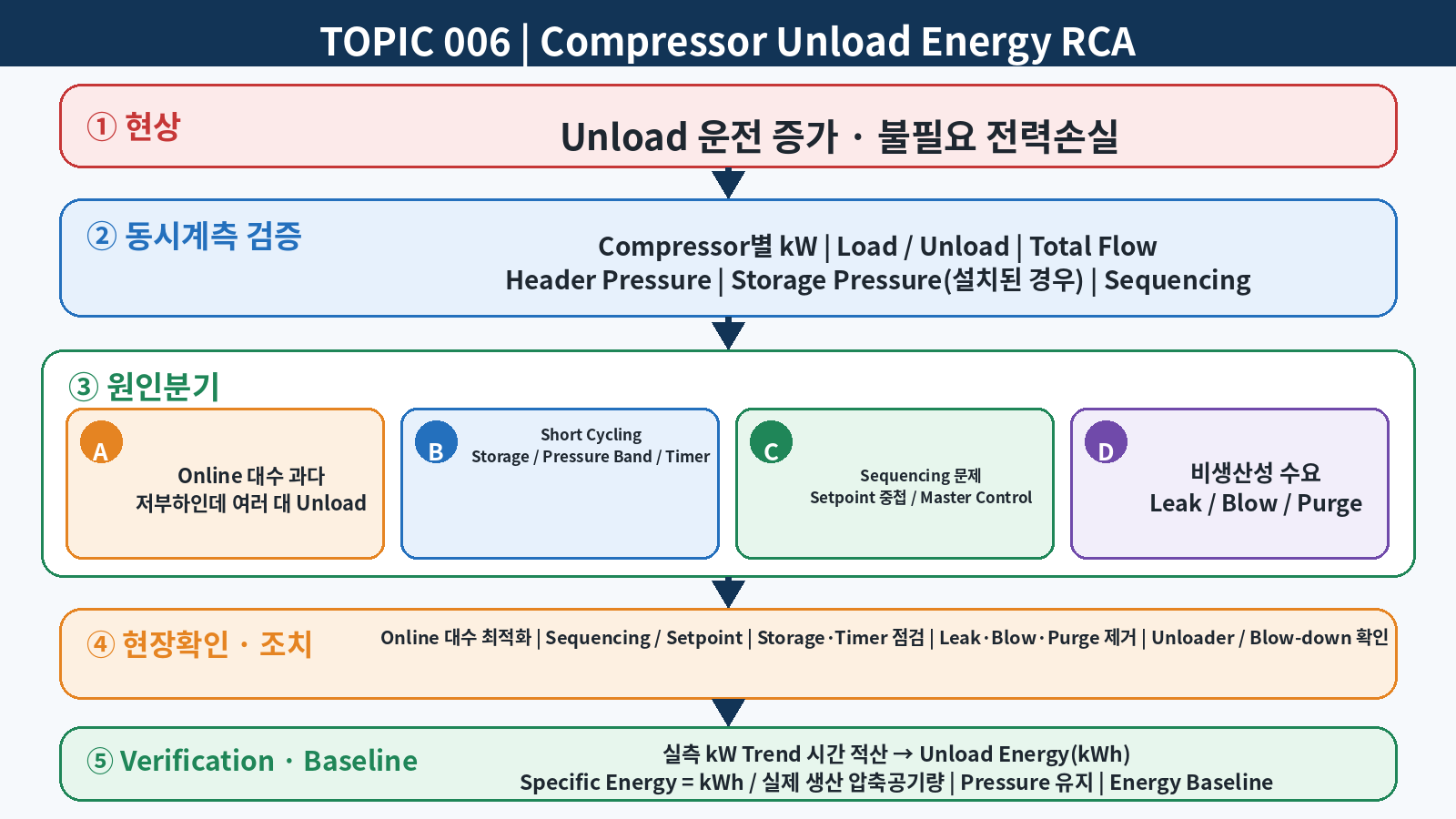

공기압축기 Unload 운전의 전력손실과 Load/Unload Trend 분석 방법

왜 중요한가

압축공기 수요가 낮은데 여러 대가 동시에 Online 상태로 남아 짧게 Load하고 길게 Unload하면 생산에 기여하지 않는 전력이 누적될 수 있다. Load/Unload 제어의 효율은 Receiver Volume, Control Band, Sequencing과 실제 수요패턴에 크게 좌우된다.

작동 원리

Load/Unload는 Fixed-speed Compressor가 압력 Setpoint에 따라 Full Capacity의 Load 상태와 No-load의 Unload 상태를 전환하는 대표적인 Capacity Control 방식이다. Load 상태에서는 Compressor가 Header로 압축공기를 공급하고, Unload Setpoint에 도달하면 Inlet을 닫거나 내부 Back Pressure를 해제해 토출 Capacity를 크게 줄인다. 그러나 Driver는 계속 일정 속도로 회전할 수 있으므로 Unload가 곧 전력 0을 의미하지 않는다. CAGI의 Oil-Free Rotary Screw 예에서는 Unload 중 Full Compression에 필요한 에너지의 약 15~20%를 사용한다고 설명하며, Oil-Flooded Load/No-load Screw의 경우 Sump Pressure가 충분히 Bleed-down된 완전 Unload 상태에서 약 25% 수준의 Full-load Power가 예시된다. 이 값은 Compressor 형식과 제어구조에 따른 참고값이며 개별 설비의 정상 기준으로 일반화하지 않는다. 실제 판단은 OEM Performance Data와 실측 Load/Unload kW를 우선한다.

정상·판단 기준

보편적인 정상 Load율이나 허용 Unload 시간을 하나의 수치로 정하면 안 된다. Compressor 형식, 제어방식, Motor Size, Auto-stop Timer, Control Storage와 수요패턴이 다르기 때문이다. 정상 판단은 해당 모델 OEM Part-load Performance와 실제 전력계 측정을 기준으로 한다. 핵심 Trend는 Load Time, Unload Time, Cycle 빈도, Load kW, Unload kW, Total Flow와 Header Pressure다. 특히 낮은 Flow 조건에서 여러 대가 동시에 Online/Unload 상태로 유지되거나, 짧은 Load/Unload 반복 때문에 Compressor가 충분히 Unload Power까지 내려가기 전에 다시 Load되는 Pattern은 비효율 가능성이 높다. 반대로 Header Pressure를 안정적으로 유지하면서 필요한 Base Compressor는 효율영역에서 운전되고 하나의 Trim 설비가 수요변화를 담당한다면 Sequencing이 상대적으로 안정적인 방향으로 볼 수 있다.

Failure Mode

필요 이상의 Compressor가 동시에 Online
Lead/Lag Setpoint가 겹쳐 여러 대가 동시에 Part-load/Unload
Control Storage 부족으로 짧은 Load/Unload 반복 또는 완전 Unload/Bleed-down 전에 재Load
Auto-stop Timer 또는 Sequencing 설정 부적절
Trim Compressor 운전전략 부적절
Leak, Blow, Purge 등 비생산성 수요
필요 이상의 Header Pressure Setpoint

현장 점검방법

각 Compressor의 kW, Run, Load, Unload 상태를 같은 Timestamp로 Trend한다.
Main Header Pressure와 Total Flow를 동시에 기록한다.
Load와 Unload 각 구간의 평균 kW, 지속시간, Unload 진입 후 kW가 안정되는 데 걸리는 시간을 확인한다.
여러 Compressor가 동시에 Unload 또는 짧은 Load를 반복하는지 확인한다.
야간·휴일·저부하 시간의 Flow와 Online Compressor 대수를 비교한다.
Master Controller, Lead/Lag Setpoint, Auto-stop Timer를 OEM 제어논리와 대조한다.

Trend 판단

Trend	우선 판단
Flow 낮음 + 여러 대 Unload	Online 대수 과다
짧은 Load/Unload 반복	Storage / Control Band
한 대 Base Load + 한 대 안정적 Trim	Sequencing 안정 여부 확인
Unload인데 kW 상당량 유지	Unload Energy Loss 정량화
야간 Flow 높음 + Load 증가	Leak / 비생산 수요

에너지 판단

Unload 손실은 Nameplate kW나 임의의 절감률로 계산하지 않는다. Unload Energy는 고정된 Unload Power 비율을 적용하지 않고 실제 Compressor kW Trend를 기준으로 적산한다. 일정 Sampling Interval 데이터라면 Unload 상태 구간의 실측 kW와 시간 간격을 누적해 kWh를 산정하며, 평균 Unload kW를 사용할 경우에도 해당 설비의 실제 측정값을 사용한다. Multi-Compressor System에서는 각 Compressor의 실측 kW Trend를 합산해 System Boundary 기준으로 평가한다. Energy Performance는 가능하면 Specific Energy = kWh / 실제 생산 압축공기량으로 비교하고, 개선 전후에는 실제 생산 압축공기량과 Header Pressure 조건이 비교 가능해야 한다.

RCA

Unload 시간이 길다는 사실만으로 Compressor 고장으로 판단하지 않는다. 먼저 Total Flow와 Online Compressor 대수를 비교한다. Flow가 낮은데 여러 대가 동시에 Unload라면 Online 대수 과다 또는 Sequencing 문제를 우선 본다. 짧은 Load/Unload가 반복되면 Header Pressure Band, Auto-stop Timer와 Control Storage가 충분한지 확인한다. 특히 Load/No-load Screw에서 Storage가 부족하면 Unload 후 내부 Pressure가 충분히 Bleed-down되기 전에 다시 Load되어 높은 Part-load Power가 반복될 수 있다. 여러 Compressor의 Load/Unload Setpoint가 겹치거나 Master Control Logic이 부적절하면 서로 동시에 Load/Unload하며 압력변동과 에너지 손실을 키울 수 있다. 반면 야간·휴일에도 Flow가 높게 유지된다면 Leak, Blow, Purge 및 비생산성 사용을 분리 조사한다.

Corrective Action

저부하 시간에는 필요한 Compressor만 Online 유지
Lead/Lag 또는 Master Control Sequencing 최적화
적절한 Base/Trim Compressor 운전전략 적용
빈번한 Cycling이면 Storage와 Control Band 검토
Leak와 불필요 Blow/Purge 제거
공정 최소압력을 확인한 뒤 불필요한 Header Setpoint 상승 방지

조치 후 Verification

개선 전후 동일하거나 비교 가능한 생산조건에서 실제 생산 압축공기량, Header Pressure, Compressor별 kW와 Load/Unload 시간을 비교한다. Unload Energy는 실측 Compressor kW Trend를 적산하여 비교하고, 필요한 압력을 유지하면서 불필요한 Online 대수와 Unload 누적시간이 감소했는지 확인한다.

Preventive Maintenance

월간 Run Hours만 보지 말고 Load Hours, Unload Hours, Starts, kWh, Flow와 Specific Power를 함께 관리한다. 생산량이 낮은 시간대의 Compressor 운전대수도 정기 검토한다.

Unload 상태의 전력은 설비 형식별로 다르다

Unload라고 해서 모든 Compressor의 소비전력이 같은 비율로 떨어지는 것은 아니다. CAGI Handbook은 Oil-Free Rotary Screw의 Load/Unload 예시에서 Unload 시 Back Pressure를 해제하면서 Full Compression에 필요한 에너지의 일부를 계속 사용하는 구조를 설명한다. 이 수치는 특정 Compressor 형식과 제어방식에 대한 기술 예시이므로 다른 Compressor에 그대로 적용하지 않는다. 실제 설비 평가는 OEM Performance Data와 실측 Unload kW를 우선한다.

Load/Unload Control을 해석하는 방법

Load/Unload 제어는 Fixed-speed Compressor가 Load 상태에서는 공급하고 Unload 상태에서는 공급량을 크게 줄이거나 0에 가깝게 만들면서 Driver는 계속 일정 속도로 운전할 수 있는 방식이다. 압력 Band, Timer, Receiver Volume과 여러 대의 Sequencing이 서로 맞지 않으면 짧은 Load/Unload 반복이나 여러 대의 동시 Unload가 발생할 수 있다. 따라서 단일 Compressor 화면의 상태만 보지 말고 전체 Compressor의 상태와 Header Pressure를 같은 시간축에서 본다.

에너지 손실을 정량화하는 방법

Unload Energy Loss는 Nameplate Motor kW나 임의의 절감률로 계산하지 않는다. 전력계로 측정한 평균 Unload kW에 실제 Unload 누적시간을 곱해 Unload 구간의 에너지를 계산하고, 동일 생산량 또는 동일 Total Flow 조건에서 개선 전후 kWh를 비교한다. 여러 대가 동시에 Online인 시스템에서는 각 Compressor의 Load/Unload 시간과 kW를 합산해 전체 System Boundary에서 평가해야 한다.

현장에서 자주 발생하는 오판

Unload 시간이 길면 Compressor 고장: 낮은 수요, Online 대수 과다, Storage 또는 Sequencing 문제에서도 Unload 시간은 길어질 수 있다.
Unload는 전력을 거의 사용하지 않음: Compressor 형식과 제어방식에 따라 Unload 중에도 상당한 전력이 필요할 수 있으므로 실측 kW가 필요하다.
압력만 안정하면 제어가 정상: Header Pressure가 안정적이어도 여러 대가 동시에 Unload 상태로 운전하면 에너지 손실이 남을 수 있다.
한 대씩만 보면 정상: Multi-Compressor System에서는 Lead/Lag, Master Control, Timer와 Setpoint 간 상호작용을 함께 확인해야 한다.

현장 데이터 최소 수집 항목

항목	확인 목적
Compressor별 Run / Load / Unload 상태	실제 운전 Pattern과 동시 Unload 확인
Compressor별 kW	Load·Unload 구간 실제 소비전력 확인
Main Header Pressure	Control Band와 System 안정성 확인
Total Flow	실제 수요와 Online 대수 비교
Control Storage 위치별 Pressure(설치된 경우)	Storage와 Cycling 관계 확인
Lead/Lag · Master Controller Setpoint	Sequencing 중첩과 Trim Strategy 확인
Auto-stop Timer	장시간 Unload 후 정지전환 조건 확인
야간·휴일 Flow	Leak 및 비생산성 수요 확인

잘못된 조치와 주의사항

Unload Hour만 줄이기 위해 Compressor를 즉시 정지: Header Pressure 안정성, Motor Start 제한, Backup Readiness와 OEM Auto-stop Logic을 확인하지 않은 임의 정지는 피한다.
모든 Compressor에 동일한 Unload kW 비율 적용: Compressor 형식, Blow-down 구조, Control Logic에 따라 Unload Power가 다르므로 특정 OEM 또는 Handbook 예시값을 현장 설비의 정상값으로 일반화하지 않는다.
Pressure가 안정적이면 Sequencing도 정상이라고 판단: 여러 대가 동시에 Unload 상태로 회전하면 Pressure는 안정적이어도 에너지 손실이 남을 수 있다. Flow와 Compressor별 kW를 함께 본다.
Short Cycling 해결을 위해 Pressure Band만 확대: Storage 부족, Oversizing, Leak, Setpoint 중첩 또는 Master Control 문제가 원인일 수 있으므로 원인분리 후 조정한다.
Header Setpoint를 높여 Cycling 또는 Capacity 문제를 덮음: 공정 Minimum Pressure와 Distribution ΔP를 먼저 확인하고 불필요한 고압 운전을 피한다.

Verification 판정 기준

개선 후에는 동일하거나 비교 가능한 생산조건에서 Header Pressure가 공정 요구조건을 유지하면서 불필요한 Online 대수, Unload 누적시간과 Unload Energy가 감소했는지 확인한다. 동시에 Specific Energy(kWh / 실제 생산 압축공기량), Compressor별 Load/Unload Pattern, Unload 진입 후 kW 안정화 Pattern, Start/Stop 횟수를 비교한다. 압력만 좋아지고 전력 또는 Cycling이 악화되었다면 개선 완료로 판단하지 않는다. 정상화된 운전 Pattern을 새로운 Energy Baseline으로 저장한다.

Baseline Management

정상 운전 Baseline은 Header Pressure, Total Flow, Compressor별 Run/Load/Unload 상태, Compressor별 kW, Online 대수, Control Storage 위치별 Pressure(설치된 경우), Lead/Lag 또는 Master Controller 상태를 동일 Timestamp로 저장한다. 생산량 또는 Shift가 크게 다른 공장은 저부하·정상부하·고부하 조건을 구분해 Baseline을 관리한다. 월간 Run Hour만으로 판단하지 않고 Load Hour, Unload Hour, Starts, kWh, 실제 생산 압축공기량과 Specific Energy(kWh / 실제 생산 압축공기량)를 함께 추적하며, Compressor 구성이나 제어 Logic이 변경되면 Baseline을 갱신한다.

Conclusion

Unload는 공기를 만들지 않으니 전기를 거의 쓰지 않는 상태라고 단정할 수 없다. 실제 kW와 Load/Unload Trend를 함께 측정하면 제어 문제, 과다 Online 대수와 수요 문제를 분리하고 에너지 절감 우선순위를 정할 수 있다.

기술 출처 및 참고 표준 규격

수치·성능·기준은 설비 형식과 운전 조건에 따라 달라질 수 있으므로 적용 전 원문 조건을 확인하십시오.
