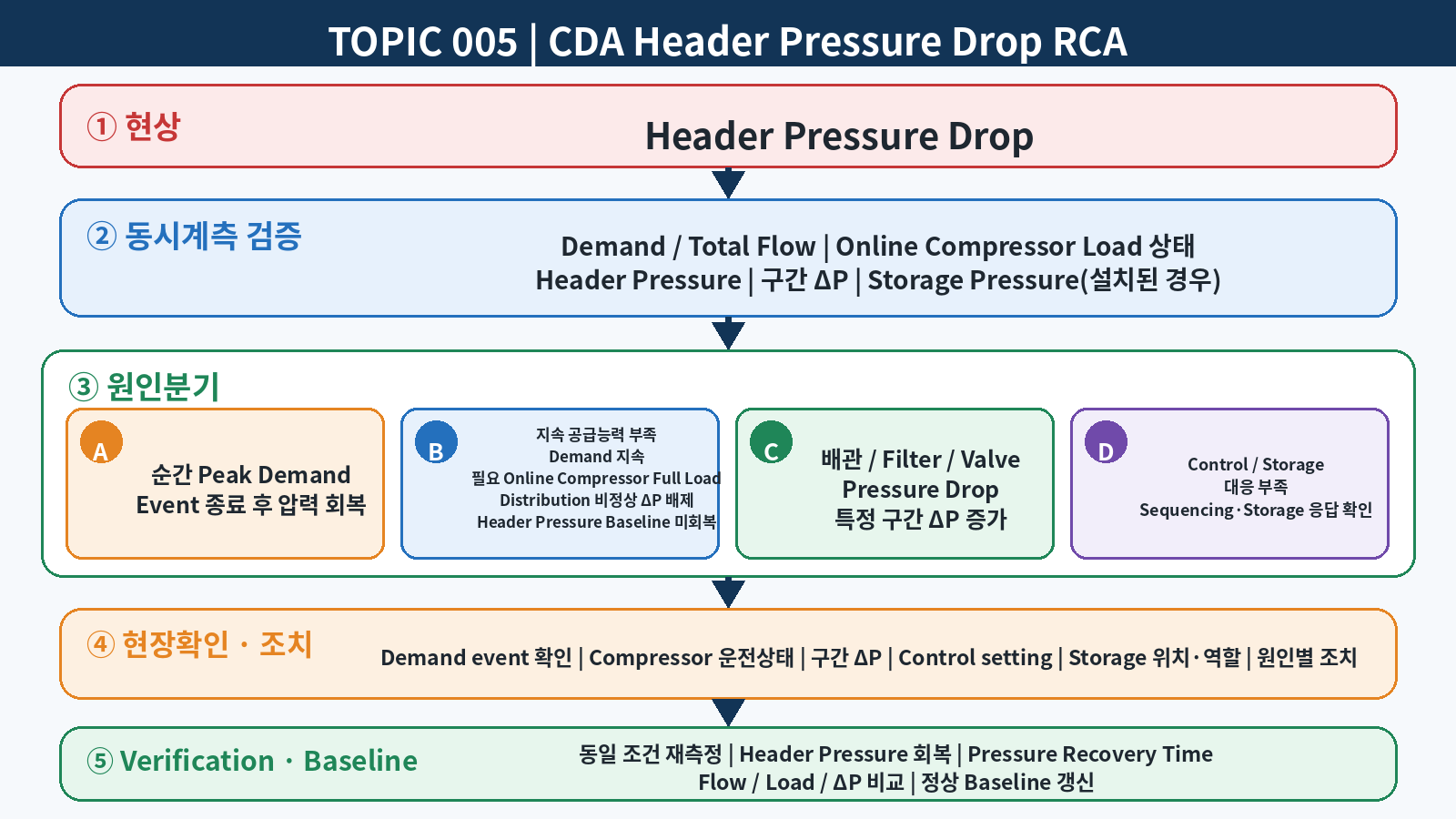

CDA Header 압력 저하: 압축기 용량 부족과 순간 사용량 증가를 구분하는 방법

게시일 2026.09.14

본문

Summary

CDA Header 압력 저하가 발생했다고 해서 Compressor 용량 부족부터 결론내리면 안 된다. Header 압력은 공급능력, 순간 수요, 저장용량, Compressor 제어응답, Dryer·Filter·Valve·배관의 압력손실이 동시에 만든 결과다. 따라서 압력 저하가 지속형인지 순간형인지 먼저 구분하고 Compressor Load 상태와 Header 유량·압력을 같은 시간축에서 비교해야 한다.

왜 중요한가

압축공기 시스템에서 Demand, Pressure, Control과 Distribution Pressure Drop은 서로 연결되어 있다. 짧은 Peak Demand는 Storage와 제어로 완충할 수 있지만, 지속 수요가 실제 공급능력을 넘으면 Compressor가 Full Load를 유지해도 Header 압력이 회복되지 않는다. 원인을 구분하지 않고 Compressor를 추가하면 순간 Peak 문제를 해결하지 못하면서 Part-load 운전과 비용만 증가할 수 있다.

작동 원리

Header 압력은 순간 공급유량과 소비유량의 균형으로 결정된다. 수요가 공급보다 커지면 Header와 Receiver에 저장된 압축공기가 먼저 사용되면서 압력이 내려간다. 짧은 Demand Event라면 Storage와 적절한 제어가 압력하락을 완충할 수 있다. 반대로 평균 수요가 Online Compressor의 실제 공급능력을 지속적으로 초과하면 압력이 계속 낮게 유지된다.

정상·판단 기준

모든 공장에 적용되는 단일 Header 정상압력은 없다. 공정 최소 요구압력, Compressor Control Setpoint, Treatment 및 Distribution Pressure Drop을 기준으로 관리해야 한다. 정상 생산조건에서 Header Pressure, Total Flow, Compressor Load/Unload, 운전대수, Remote Pressure를 Baseline으로 확보하고 이상 시 동일 Timestamp Trend와 비교한다.

Failure Mode

• 지속 수요가 Online Compressor 공급능력을 초과
• 대유량 설비의 짧은 동시 사용으로 Peak Demand 발생
• Receiver 또는 Storage 부족
• Lead/Lag 또는 Master Control 응답·Sequencing 문제
• Dryer, Filter, Valve, Hose, 배관의 과도한 Pressure Drop
• Leak 또는 비생산성 압축공기 사용 증가
• Pressure/Flow 계측 오류

현장 점검방법

1. Compressor Discharge, Main Header, 문제 공정 Point-of-Use 압력을 같은 시간축으로 기록한다.
2. Total Header Flow와 가능하면 주요 Branch Flow를 동시에 확인한다.
3. 각 Compressor의 Run, Load, Unload, VSD Speed 또는 Capacity 상태를 기록한다.
4. 압력 저하 시작시점과 Blow, Purge, Cleaning, 대유량 설비 동작을 대조한다.
5. Dryer·Filter·Valve 등 주요 구성품 전후 압력을 측정해 Pressure Drop 위치를 찾는다.
6. Storage 위치별 Pressure Trend(설치된 경우)와 추가 Compressor의 Load 진입시점을 확인한다. Storage는 설치 위치와 역할에 따라 진단 의미가 다르다. Compressor/aftercooler 측의 Wet 또는 Primary Storage는 공급측 압력변화와 Compressor Control 응답을 보기 좋고, Dry/Control Storage는 Treatment 이후 실제 Control Differential과 Plant Pressure 유지능력을 판단하는 데 유용하다. Distribution 또는 Secondary·POU/Dedicated Storage는 특정 공정의 순간 Demand Event가 전체 Header에 미치는 영향을 분리하는 데 활용한다.

Trend 판단

RCA

먼저 Pressure Signal 신뢰성을 검증한다. 다음으로 Header Flow가 동시에 증가했는지 확인한다. Flow 급증과 함께 짧게 압력이 떨어지고 회복된다면 Peak Demand와 Storage/Control을 우선 확인한다. 반대로 Demand가 지속되는 동안 필요한 Online Compressor가 Full Load 상태이고, Dryer·Filter·Valve·배관 등 Distribution 구간의 비정상 ΔP를 배제했는데도 Header Pressure가 Baseline으로 회복되지 않으면 실제 공급능력 부족 가능성이 커진다. Compressor 토출은 정상인데 원거리 Header 또는 Point-of-Use만 낮다면 Capacity 부족으로 결론내리지 말고 Treatment와 Distribution의 Pressure Drop을 분리 측정한다.

Corrective Action

• Peak Demand: 사용시간 분산, 적절한 Local/Secondary Storage, Demand Control 검토
• 지속 용량 부족: Leak·불필요 수요 제거 후 실제 Flow 기반 용량 검토
• Control 문제: Lead/Lag, Master Controller, VSD Trim, Setpoint 재조정
• Pressure Drop: Filter, Dryer, Valve, Hose, 배관의 실제 저항원 개선
• 계측 문제: Pressure/Flow Sensor 검교정 및 Sampling 확인

조치 후 Verification

조치 전과 동일한 생산조건에서 Header Pressure, Total Flow, Compressor Load 상태와 Remote Pressure를 재측정한다. Peak Event에서 최소압력이 개선되고 불필요한 추가 Compressor 기동이나 과도한 Load/Unload가 감소했는지 확인한다. 또한 Event 종료 시점부터 Header Pressure가 정상 Baseline Pressure까지 회복되는 Pressure Recovery Time을 조치 전후 KPI로 비교한다. 정상화된 Trend를 새 Baseline으로 저장한다.

Preventive Maintenance

Header Pressure만 저장하지 말고 Flow, Compressor 상태, 주요 구성품 ΔP, Storage 위치별 Pressure(설치된 경우)를 같은 Timestamp로 Trend화한다. 생산조건이나 대유량 설비가 변경되면 Demand Profile을 다시 측정한다.

Storage를 해석할 때 주의할 점

Receiver와 Control Storage는 순간적인 수요 증가 때 압력 하락 속도를 늦추고 Compressor 제어가 반응할 시간을 확보하는 장치다. 그러나 Storage가 부족한 공급능력을 지속적으로 대신할 수는 없다. 따라서 Peak Demand가 끝난 뒤 Header 압력이 정상 Baseline으로 회복되는지, 아니면 모든 Compressor가 Full Load인데도 저압이 계속되는지를 반드시 구분해야 한다.

Pressure Drop 진단의 핵심

Pressure Drop은 Header 전체를 하나의 값으로 보지 않고 Compressor Discharge → Dryer/Filter 전후 → Main Header → 주요 Branch → Point-of-Use 순으로 구간을 나눠 측정해야 한다. 같은 생산조건과 유사한 Flow에서 특정 구간의 ΔP가 이전 Baseline보다 커졌다면 Filter 오염, Dryer 내부 저항, Valve 개도, 배관 병목 또는 국부적인 유속 증가를 우선 확인한다. 반대로 Compressor Discharge부터 전체 Header가 함께 하락한다면 Distribution 저항만의 문제로 보기 어렵다.

현장에서 자주 발생하는 오판

• Header Pressure가 낮으니 Compressor부터 증설: 순간 Peak Demand, Storage 부족, Sequencing 문제 또는 Distribution ΔP라면 증설만으로 근본원인이 해결되지 않을 수 있다.
• Setpoint를 올려 저압을 보상: 실제 Pressure Drop 원인을 제거하지 않은 채 토출압력만 높이면 에너지 사용량과 설비 부담이 증가할 수 있다.
• 압력 Trend만 보고 판단: Pressure, Total Flow, Compressor Load 상태가 같은 Timestamp로 연결되지 않으면 Peak Demand와 공급능력 부족을 구분하기 어렵다.
• Receiver가 있으면 Storage는 충분하다고 판단: 탱크 존재 여부가 아니라 실제 유효 Storage와 압력변화 속도, 제어 응답시간을 함께 확인해야 한다.

현장 데이터 최소 수집 항목

Verification 판정 기준

개선 효과는 단순히 Header Pressure가 올라갔는지만 보지 않는다. 동일하거나 비교 가능한 생산조건에서 최소 Header Pressure가 안정되고, Peak Event 종료 후 Header Pressure가 정상 Baseline Pressure까지 회복되는 Pressure Recovery Time이 개선되며, 불필요한 추가 Compressor 기동과 과도한 Load/Unload가 감소해야 한다. Pressure Drop 개선 작업을 했다면 같은 Flow 조건에서 해당 구간 ΔP가 Baseline 대비 감소했는지도 확인한다. 이 결과를 새로운 정상 Baseline으로 저장한다.

Conclusion

CDA Header 압력 저하는 Compressor 부족의 증거가 아니라 Supply-Demand 불균형의 결과다. Pressure, Flow, Compressor Load, Storage와 Distribution ΔP를 함께 보면 지속 용량 부족과 순간 Peak Demand를 현장에서 분리할 수 있다.

기술 출처 및 참고 표준 규격

수치·성능·기준은 설비 형식과 운전 조건에 따라 달라질 수 있으므로 적용 전 원문 조건을 확인하십시오.

1. https://www.cagi.org/handbook-pdfs/handbook-chapter-4 (cagi.org)
2. https://www.cagi.org/assets/documents/pdfs/handbook/Chapter_4_handbook_Final2021.pdf?updated=1779179977 (cagi.org)
3. https://www.cagi.org/assets/documents/pdfs/SystemControlsFAQs.pdf?updated=1657712700 (cagi.org)
4. https://www.cagi.org/working-with-compressed-air/ (cagi.org)
5. https://www.cagi.org/resource-library (cagi.org)
