Clamp Meter 개요
Clamp Meter는 회로를 개방하지 않고 한 개의 도체를 Clamp jaw로 감싸 전류를 측정하는 계측기다. AC/DC와 True-RMS 지원 여부는 모델 사양을 확인한다.
Utility 적용
Motor, Pump, Fan, Compressor, HVAC와 MCC feeder의 운전전류를 확인한다. 한 번의 전류값으로 정상을 단정하지 않고 부하, 전압, 운전모드와 Baseline을 함께 본다.
측정 원리
Jaw가 도체 주위 자기장을 감지해 전류를 산출한다. 왕복 도체를 함께 감싸면 자기장이 상쇄되어 오차가 생길 수 있다.
측정 전 준비
- 대상 설비·회로·예상 전류·도체 외경·측정 위치 확인
- 계측기 외관, jaw 닫힘, 배터리, 교정상태 확인
- 현장 전압에 맞는 CAT 및 전압 정격 확인
- AC/DC, 범위, True-RMS와 VFD 측정 가능범위 확인
안전 주의사항
현장 LOTO(Lock Out/Tag Out)와 승인 절차를 우선한다. 살아 있는 회로 접근은 자격 있는 작업자, 적절한보호구(PPE), 안전거리와 적합한 정격 계측기를 적용한다. 노출 단자에 접촉하지 않는다. IEC 61010-2-032는 휴대형 전류 센서의 안전 요구사항을 다룬다.
올바른 측정 위치

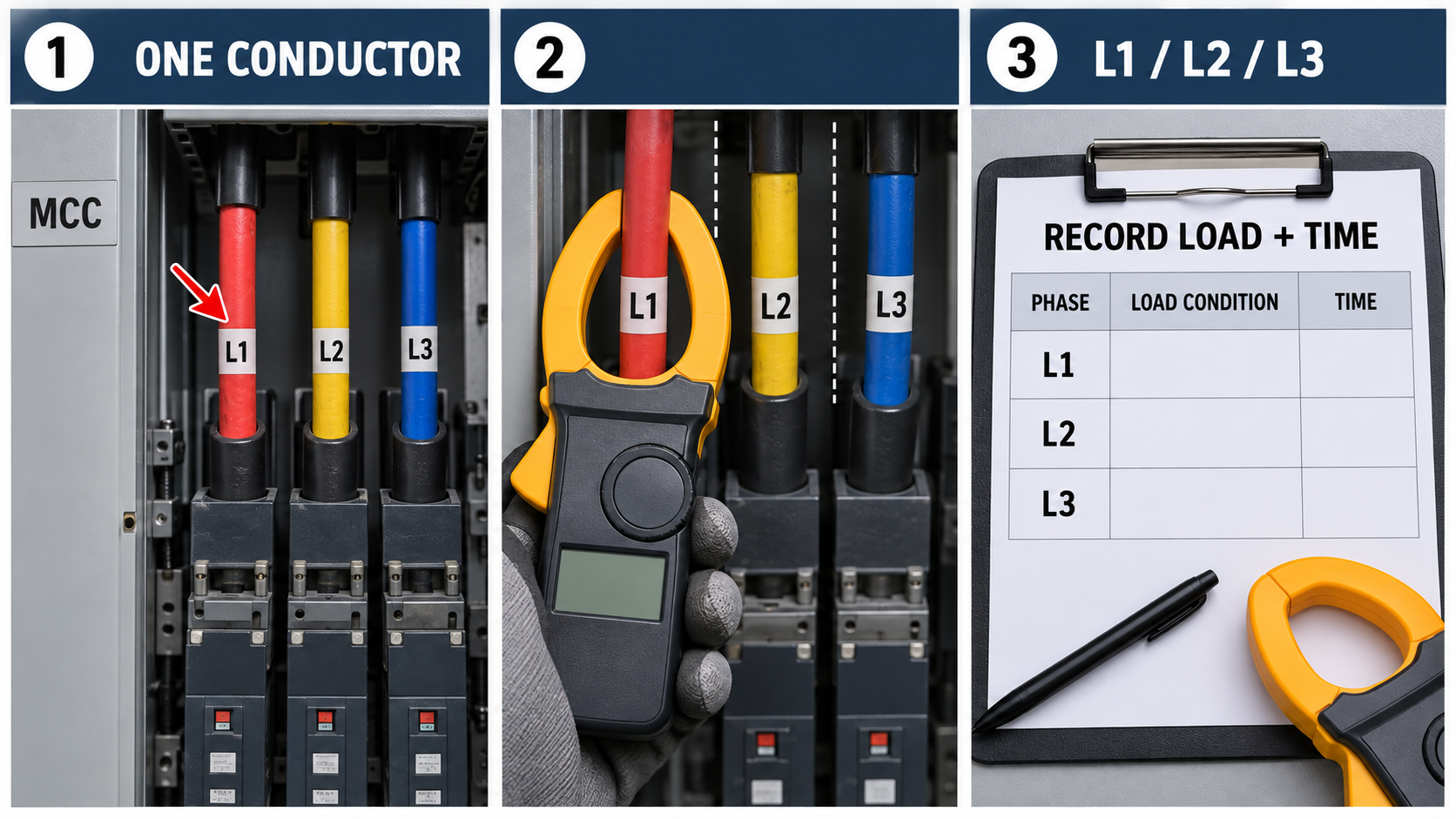

MCC feeder 또는 식별된 단일 상도체에서 측정한다. 3상은 L1, L2, L3를 같은 위치와 부하조건에서 각각 측정한다. VFD 입력측과 출력측을 구분하고 출력측은 제조사 절차를 따른다.
현장 측정 순서
- 설비 ID, 회로, 운전모드와 시각을 기록한다.
- 기능·범위·AC/DC 설정과 정격을 확인한다.
- 한 개 도체에만 jaw를 위치시키고 완전히 닫는다.
- 표시값 안정 후 상별 값을 기록한다.
- 가능하면 동일 조건에서 반복하고 부하·압력·유량을 함께 기록한다.
측정값 해석
전류는 측정 시점의 부하조건을 나타내는 관측값이다. 명판 정격과 비교할 수 있지만 정격을 보편적 정상 상한으로 사용하지 않는다. 기동전류, 변동부하, VFD 파형, 위치와 True-RMS 여부를 함께 기록한다.
정상·비정상 판단
절대값은 제조사 정격, 설계값, 보호장치 설정과 적용 표준을 우선한다. Baseline 관점에서는 동일 설비·동일 조건의 과거 Trend와 비교한다. Clamp Meter 단일값만으로 과부하, 베어링 이상 또는 전원 문제를 확정하지 않는다.
영향 조건과 흔한 오류
부하율, 전압, 주파수, VFD, 온도, jaw 정렬, 인접 도체와 계측기 분해능이 영향을 준다. 왕복 도체 동시 측정, jaw 미폐쇄, 다른 상 측정, AC/DC 오설정, 기동 순간을 정상값으로 기록하는 오류를 피한다.
이상값 추가 점검
고전류는 부하·전압·상간전류·보호장치·기계저항·베어링·필터막힘과 공정조건을 확인한다. 저전류는 무부하·커플링·단상·계측오류·용량저하를 확인한다. 반복되는 상간 차이는 적합한 전기·기계 점검절차로 추가 확인한다.
조치 후 Verification
동일하거나 비교 가능한 조건, 동일 위치와 계측기 설정으로 상별 전류를 재측정한다. 부하·전압·압력·유량과 함께 기록하고 Baseline 회복 및 이상 Trend 재발 여부를 확인한다.
Baseline / Trend 관리
설비 ID, 회로, L1/L2/L3, 전류, 전압, 부하율, 운전모드, 압력·유량, 계측기 ID, 시각과 작업자를 저장한다.
현장 Check Sheet
- LOTO·PPE·접근절차 확인
- CAT/전압 정격과 교정상태 확인
- AC/DC·True-RMS·범위 확인
- 단일 도체만 Clamp했는지 확인
- L1/L2/L3와 측정조건 기록
- Baseline 비교 및 조치 후 재측정
추천 계측기 및 참고 모델
아래 모델은 Clamp Meter 현장 적용을 위한 참고 모델이다. 구매 전 실제 측정범위, 정확도, CAT 안전등급, 교정성적서 요구조건과 현지 공급 여부를 확인한다.
| 구분 | 현장 실무형 | 정밀·전문형 |
|---|---|---|
| 제조사 / 모델 | Fluke 325 | Fluke 376 FC |
| 측정기 종류 | True-RMS AC/DC Clamp Meter | True-RMS AC/DC Clamp Meter + iFlex |
| 주요 사양 | AC/DC 전류 최대 400 A, AC/DC 전압 600 V, 주파수 5–500 Hz, 저항 최대 40 kΩ | Jaw AC 전류 999.9 A, iFlex AC 전류 2500 A, 전압 최대 1000 V, 저항 60 kΩ |
| 정확도 | AC 전류 2% ± 5 digits (45–65 Hz) 등 제조사 사양 참조 | Jaw AC 전류 2% ± 5 digits (10–100 Hz) 등 제조사 사양 참조 |
| 안전 / 적용 | CAT III 600 V / CAT IV 300 V. 일상적인 저·중전압 설비 점검 검토 | CAT III 1000 V / CAT IV 600 V, IEC 61010-2-032. 배전·비선형 부하·큰 도체 접근 검토 |
| 예상 가격 | 미 제조사 페이지 표시 가격 USD 437.99 (2026-09 확인; 지역·옵션·세금·배송에 따라 변동) | 견적문의(RFQ); 지역·옵션·교정성적서에 따라 변동 |
| 공식 자료 | Product · Manual/Data sheet | Product · Manual |
※ 가격은 예상·표시 가격이며 지역, 옵션, 교정성적서, 세금과 배송에 따라 달라질 수 있다. 제품 선정은 참고용이며 구매 전 제조사 공식 사양과 현장 안전요건을 다시 확인한다.
