Oil Injection Compressor 운영관리 실무: 반도체 제조사업장 표준 운영 절차와 KPI

핵심 요약

• Oil Injection Compressor는 설비공급용 압축공기를 안정적으로 제공하는 핵심 Utility이며, 압력 안정성·오일 캐리오버·에너지 효율·안전이 관리의 4대 축이다.
• 리스크의 80%는 분리기(오일 세퍼레이터) 차압 상승, 토출온도 상승, 밸브 오동작, 제어 로직 불일치에서 발생한다. 알람은 경고/주의/정지 3계층과 시간지연·데드밴드를 반드시 적용한다.
• 핵심 KPI는 가용률, 특정소비전력(Specific Power), 압력 안정도, 누설률 추정, 오일 캐리오버, 노점 준수율, 알람 빈도, 정비준수율이다.
• 현장대응은 안전격리→현상확인→원인국소화→복구→재발방지 순으로 진행하고, 토출온도 상승·세퍼레이터 차압 상승·빈번한 로드/언로드 사이클·VSD 헌팅이 4대 빈발 이슈다.
• PM은 일상(일상점검)·주간·월간·분기·연간 체계로 운영하고, 오일 분석(TAN, 점도, ISO 4406)과 열교환기 퍼포먼스, 진동·초음파·열화상 진단을 결합한다.
• 에너지 절감은 압력 최적화, 누설 관리, 시퀀서 제어, VSD 튜닝, 열회수, 건조기/필터 최적화로 단계적 실행한다.
• 변경관리는 오일 등급·필터/세퍼레이터 사양·제어로직·배관 변경 시 위험평가와 검증·롤백 계획을 사전 수립하는 것이 핵심이다.
• 관리자 체크포인트는 안전·품질 영향도, 생산 연계성, 스페어 정책, 계측 신뢰성, 외주관리, 규정 준수, 교육·훈련의 7가지로 요약된다.

설비 역할

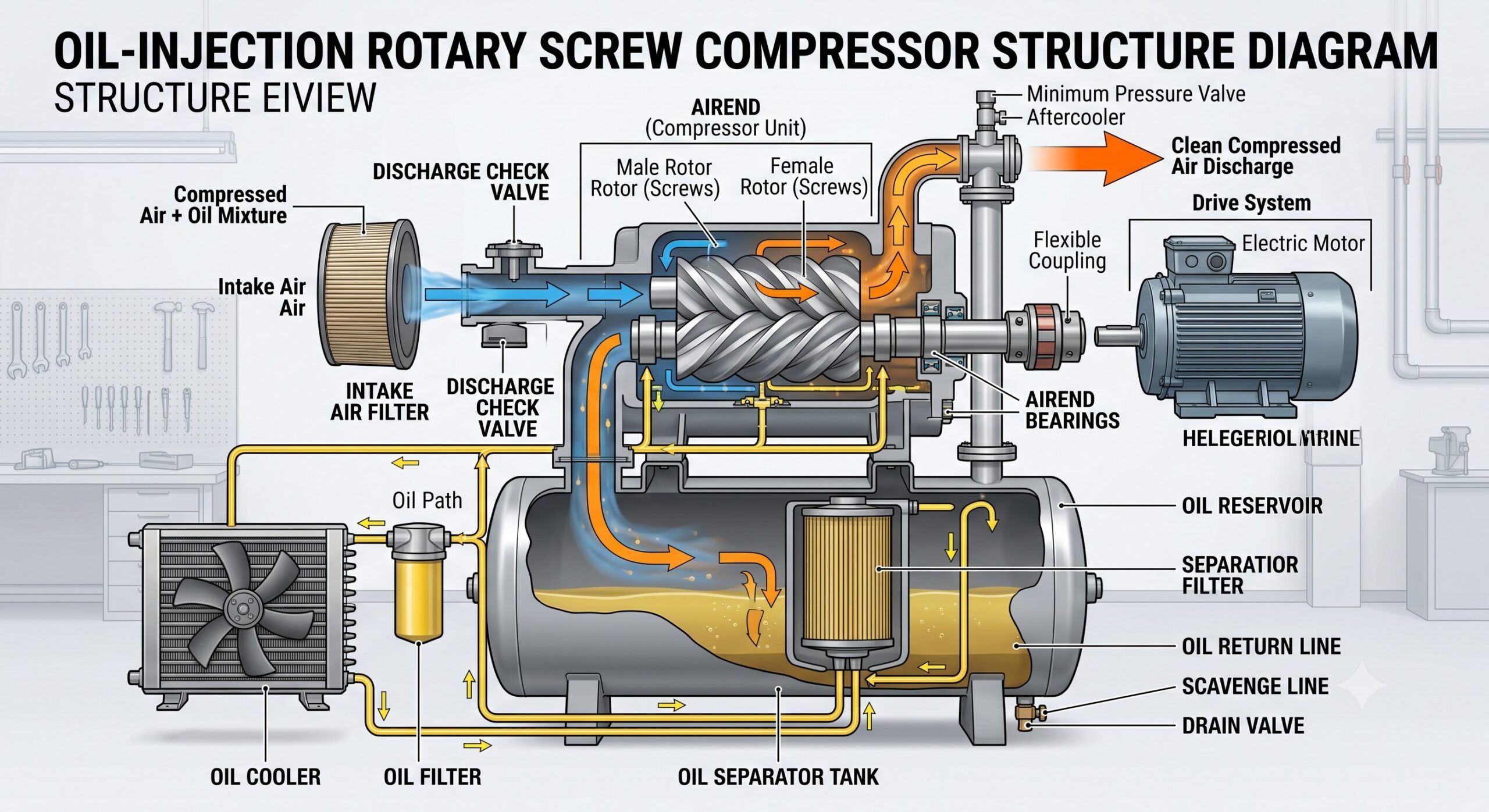

Oil Injection Compressor는 두 개의 로터가 맞물리는 스크류 유닛(에어엔드) 내부에 윤활/냉각/씰링 기능을 수행하는 오일을 분사하고, 압축 중 발생하는 열을 오일이 흡수하여 열교환기를 통해 제거하는 구조다. 오일은 또한 로터 끝단 씰링을 보조하여 체적효율을 높인다. 압축된 공기-오일 혼합물은 세퍼레이터 탱크에서 1차 중력 분리, 2차 미스트 세퍼레이터(엘리먼트)에서 미세 오일 에어로졸을 제거한 뒤, 애프터쿨러를 거쳐 건조기 및 라인 필터를 통해 공정에 공급된다.

반도체 제조사업장에서 이 설비의 역할은 다음과 같다.

• 설비공급용 압축공기(도구 구동, 밸브 액추에이션, 집진, 퍼지, 이송 등) 안정 공급
• 요구 압력 밴드 내 공급으로 루프 압력 안정도 확보 및 생산장비 인터록 방지
• ISO 8573-1 기재 공기청정도 목표 달성(적정 등급의 건조기·필터 시스템과 조합)
• 다수 컴프레서 시퀀싱 운전 시 베이스로드/피크셰이빙 역할 수행
• 에너지 관리 시스템과 연계해 부하 변동에 따른 효율 최적화

주요 구성품은 인렛 필터·흡입밸브, 스크류 에어엔드, 오일 회로(오일 펌프/오일 필터/서모스탯 밸브/오일쿨러), 세퍼레이터 탱크 및 엘리먼트, 애프터쿨러, 응축수 관리(자동드레인), 전동기 및 VSD(가변속 드라이브), 제어기(PLC/마스터 시퀀서), 보호계전 및 계측(압력/온도/유량/차압/진동/전력)으로 구성된다.

주요 리스크

오일 주입식 스크류 압축기의 리스크는 제품오염, 설비손상, 안전, 환경·규정 준수 측면에서 아래 항목이 핵심이다.

• 오일 캐리오버 증가: 세퍼레이터 엘리먼트 포화·파손, 리턴라인 막힘, 과다유면, 토출온도 저하/상승으로 인한 분리 성능 악화.
• 토출온도 상승: 냉각계통 막힘·팬/펌프 고장·서모스탯 밸브 스턱·오일 열화(점도 저하/바니시)로 윤활 및 내구성 저하.
• 과압/저압 알람: 흡입밸브 스턱, 시퀀싱 불량, 누설 급증, 부적절한 밸브 조정으로 루프 압력 불안정 발생.
• 과전류/모터 과열: 베어링 손상, 로터 간섭, 점도 상승, 밸브 오동작, 전원품질 불량, VSD 파라미터 부적합.
• 세퍼레이터 차압 상승: 에너지 증가, 오일 분리 불량, 엘리먼트 파열 위험.
• 응축수 관리 실패: 드레인 밸브 불량으로 수격/워터해머, 배관부식, 건조기 과부하, 오염수 누출.
• 바니시/슬러지: 고온운전·유입오염·공기 산화로 밸브 스턱, 열교환기 효율저하, 센서 오류.
• 안전사고: 잔압 방출 미흡, 회전체·전기 아크, 고온표면 접촉, 소음·진동·누유로 인한 미끄럼.
• 환경·규정: 누유·응축수 처리 부적합, 통제되지 않은 배출로 인한 규제 위반.

Alarm 설정 원칙

알람은 경향성 조기경보와 보호정지를 균형 있게 설계해야 한다. 현장 시험과 데이터 기반으로 다음 원칙을 적용한다.

1. 계층화: 정보(Advisory)–경고(Warning)–정지(Trip) 3계층. 경고는 운영介입, 정지는 설비보호.
2. 시간지연·데드밴드: 센서 노이즈·부하 변동에 따른 채터링 방지. 예: 3~10초 지연, 1~3% 데드밴드.
3. 상대 기준: 설계값 대비 비율 또는 정상운전 평균±표준편차 기반. 일률적 절대값 대신 현장 튜닝.
4. 래치·인터록: Trip은 래치 후 안전확인·원인제거·리셋 절차 필수. 재시도 제한.
5. 이력·원인코드: 분석 가능한 타임스탬프·코드·스냅샷 데이터 저장.
6. 중복검증: 중요 변수는 이중화 또는 대체 지표로 상호검증(예: 토출온도와 오일 냉각수 출구온도).

핵심 알람 예시(상대 기준)

• 토출압력 낮음: 정상압력 하한 대비 10~15% 이하 지속 시 경고, 20% 이하 5~10초 지속 시 정지.
• 토출압력 높음: 정상압력 상한 대비 10% 초과 경고, 15~20% 초과 3~5초 지속 시 정지.
• 세퍼레이터 차압 높음: 초기차압 대비 2~3배 또는 기준 차압 초과 일정시간 지속 시 경고, 3~4배 도달 시 정지.
• 오일 필터 차압 높음: 초기 대비 2배 경고, 3배 정지. 바이패스 개방 감지 시 즉시 경고.
• 토출온도 높음: 정상 상한 대비 10~15% 경고, 20% 정지. 급상승률(dT/dt) 알람 병행.
• 모터 온도/전류 과다: 정격 대비 105~110% 경고, 115~120% 정지. VSD 과주파수·저주파수 경보 포함.
• 응축수 탱크 수위 높음: 상한 도달 10~30초 지속 시 경고, 배출 미동작 2~3회 연속 시 정지.
• 오일 레벨 낮음/높음: 설계 지시 범위 이탈 시 경고, 급변 시 누유/유입수 의심 경고.
• 노점 상승: 목표 등급 상한 초과 일정시간(예: 10~30분) 지속 시 경고, 건조기 트립 연동.
• 통신/센서 오류: 신호 상실·불합리 값·진단 실패 시 경고, 보호에 필수인 경우 정지.

계측값과 계산 사례

운영 최적화와 이상징후 조기 탐지를 위해 표준화된 계측과 계산을 수행한다. 아래는 대표 지표와 예시 계산이다. 수치는 예시로, 실제 현장 값과 무관하다.

1) 특정소비전력(Specific Power, SP)

정의: 소비전력(kW) / 토출유량(예: m³/min). 값이 낮을수록 효율이 높다.

예시: 소비전력 36 kW, 토출유량 5.5 m³/min → SP = 36 / 5.5 = 6.55 kW·min/m³.

활용: 경향 분석으로 세퍼레이터·필터 오염, 압력 과다, 토출온도 상승 등을 간접 파악.

2) 압력강하에 따른 에너지 패널티

경험칙: 시스템 압력 1 bar 상승은 약 7% 내외의 에너지 증가를 유발(라인·말단 요구치 최적화 필요). 예: 목표 압력 대비 0.3 bar 과다 설정 → 약 2%대 에너지 패널티.

3) 로드/언로드 듀티 기반 누설률 추정

무부하시 소비전력과 듀티 사이클로 전체 누설량을 추정한다.

1. 무부하 전력 = 18 kW(예시), 부하 전력 = 36 kW(예시).
2. 언로드 시간 비율 = 40%, 로드 시간 비율 = 60%.
3. 이론상 로드 0%가 이상적이나, 언로드에서도 전력을 소모. 듀티와 탱크 용적, 기동 빈도로 누설을 역산.

간편법(정압 유지 시): 야간 무생산 시간에 컴프레서 정지 후 압력강하 속도와 시스템 용적으로 계산. 예: 7 bar에서 6 bar로 30분에 하강, 유효 용적이 X m³인 경우, 등온 가정으로 질량변화율→ 체적유량 환산.

4) 오일 캐리오버(질량/체적 대비 mg/m³)

그라비메트릭 패드 또는 포그 테스트로 mg/m³ 계측. 예: 0.5 mg/m³ 측정 시 ISO 8573-1 Class 2(오일) 기준 충족 여부를 필터 조합과 함께 검토.

5) 세퍼레이터·필터 차압 경제성

차압 상승 ΔP가 발생할 때 추가 소비전력 ΔP×Q/η 압축비 환산으로 증가. 예: ΔP = 0.1 bar, 유량 5.5 m³/min → 추가 축동력 약 수 kW 수준 가능. 차압 로그 기반 선교체 정책 수립.

6) 냉각성능(애프터쿨러/오일쿨러)

접근온도(Approach) = 냉각매체 출구온도와 유체 출구온도 차이. 예: 오일 쿨러 출구오일 70°C, 냉각수 32°C → 접근온도 38°C, 기준 대비 상승이면 스케일·팬 불량 의심.

7) 전동기·VSD 성능

전류 불평형(상간 최대–최소)/평균 ×100%. 예: 2% 이내 양호, 5% 이상 점검. VSD 운전대역 최소주파수에서 헌팅·스톨 여부를 트렌드로 확인.

8) 건조기 노점과 부하

압력노점(PDP)과 라인 압력 변화 동시관찰. 예: PDP -40°C 목표, 일시적 -25°C 상승이 30분 이상 지속되면 흡착제 포화·프리필터 바이패스 의심.

Root Cause 분석

반복 고장을 막기 위해 사건별 표준 RCA 템플릿과 확인 절차를 마련한다.

사례 A: 오일 캐리오버 급증

• 현상: 라인 필터 차압 상승, 공정 장비 오일 흔적, 건조기 드레인 오일 성분 증가.
• 1차 원인 후보: 세퍼레이터 엘리먼트 포화/파손, 리턴라인 막힘, 오일 레벨 과다, 토출온도 비정상.
• 확인: 세퍼레이터 차압·오일 레벨 게이지·리턴 오리피스 막힘 점검, 토출온도 트렌드, 오일 분석(MPC·점도).
• 근본원인 예: 오일 열화로 점착물 증가→리턴 오리피스 폐색→세퍼레이터 포화 가속.
• 조치: 엘리먼트 교체, 리턴라인 세정/교체, 오일·필터 동시 교환, 냉각계통 성능 회복, 교체주기 재설정.

사례 B: 토출온도 상승

• 현상: 정상 대비 토출온도 20%↑, SP 악화, 오일 소모 증가.
• 원인 후보: 오일쿨러 스케일/팬 고장, 서모스탯 밸브 스턱, 오일 점도 부적합, 주변흡입온도 상승.
• 확인: 쿨러 전후 ΔT·접근온도, 팬/펌프 동작, 서모스탯 개도 시험, 오일 분석.
• 조치: 열교환기 세정, 팬/펌프 수리, 서모스탯 교체, 흡입덕트 개선, 온도 알람 튜닝.

사례 C: 빈번한 로드/언로드 사이클

• 현상: 5~10분 내 반복 사이클, 알람 빈도 증가, 베어링·밸브 수명 저하.
• 원인 후보: 저장탱크 용적 부족, 압력밴드 과도 협소, 누설 증가, 시퀀서 설정 불량.
• 확인: 탱크 용적 대비 유량비 검토, 압력 트렌드, 야간 압력강하, 시퀀싱 로그.
• 조치: 압력밴드 확대, 시퀀서 데드밴드/타임 설정, 누설 수리, 보조탱크 추가.

사례 D: VSD 헌팅

• 현상: 주파수 상하 진동, 압력 파형 요동, 밸브 동조 실패.
• 원인 후보: PI 게인 과대, 피드백 지연, 흡입밸브·바이패스 밸브 마찰, 센서 드리프트.
• 확인: 제어 파라미터·압력센서 위치·필터링, 밸브 마찰·히스테리시스 시험.
• 조치: PI 재튜닝, 센서 위치 조정, 밸브 오버홀, 시퀀서–VSD 역할 분담 명확화.

현장 대응 순서

1. 안전확보: 필요 시 LOTO(잠금·표지) 적용, 잔압 확인, 고온표면·회전체 차단. 전기작업은 적격 인원만 수행.
2. 현상 확인: HMI 알람·트렌드, 현장 청음·진동·누유·온도 체크, 냄새·연기·비정상 소리 유무.
3. 범위 한정: 단일기 문제인지 루프·하부 설비 문제인지 구분. 우회라인·대체기 투입 판단.
4. 1차 조치: 필터·드레인·팬/펌프 동작 점검, 오염·막힘 제거, 센서 리시트/재체결, 냉각수·통풍 확보.
5. 정지 필요 판단: 온도 급상승, 비정상 진동/금속음, 오일압력 저하, 과전류 지속은 보호정지.
6. 원인 규명: 차압·유량·전력·온도 데이터 상호검증, 교차시험(예: 휴대 온도계·클램프미터·초음파).
7. 복구 검증: 무부하 시운전→부하 Ramp-up→압력 안정화→누설/노점/오일캐리오버 확인.
8. 기록·보고: 알람이력·교체부품·작업시간·변경파라미터 기록, RCA 티켓 발행, 후속 PM 반영.

PM 점검표

일상 점검(운전 중)

• 소음/진동·금속마찰음 유무, 냄새(가열·절연냄새), 누유·누수 흔적, 이상 진동 핫스팟.
• HMI 주요값: 토출압력·온도, 오일온도, 세퍼레이터/필터 차압, 모터 전류, VSD 주파수.
• 응축수 배출 주기·색상·유분 유무, 자동드레인 동작 확인.
• 흡입필터 차압 확인, 흡입덕트 막힘·흡입온도.
• 안전표지·보호커버·비상정지 버튼 상태.

주간 점검

• 세퍼레이터 탱크 오일 레벨 창 확인(기동/정지 상태별 적정 범위 비교).
• 벨트 구동 시 장력·마모·풀리 정렬, 직결 시 커플링 엘리먼트 점검.
• 전기실 환경: 온도·습도·청정도·통풍, 케이블 고정 상태.
• 알람 이력 점검, 반복 알람 원인분류 및 개선액션 등록.

월간 점검

• 열교환기 세정 여부 판단(접근온도 트렌드), 팬 베어링/벨트 그리스 상태.
• 오일 샘플 분석 의뢰: 점도, TAN, 수분, ISO 4406 청정도, MPC(바니시 지수).
• 진동 측정(베어링·에어엔드·모터) 및 스펙트럼 비교.
• 초음파 누설 점검 및 라벨링, 우선순위별 수리계획 갱신.
• HMI/PLC 백업 및 설정 파라미터 검증.

분기 점검

• 오일 필터·에어 필터 교체 주기 검토 및 필요 시 교환.
• 세퍼레이터 엘리먼트 차압 추세로 선제 교체 판단.
• 흡입/토출 체크밸브 분해·세정·시트 점검.
• 접지·절연저항 측정, 전력품질(전압변동·고조파) 간이 진단.
• 시퀀서 로직 검증(부하분담·우선순위·데드밴드·동시가동 제한).

연간 점검

• 오버홀 범위 검토: 에어엔드 축방향·반경 유격 점검, 베어링 교체 기준 검토.
• 열화상 촬영(전기패널·베어링하우징·열교환기), 기준 맵 갱신.
• 응급대응 훈련(정전·냉각수 상실·화재·오일 누출) 및 절차 보완.
• 법정 점검·환경 규정 대응 항목(응축수 처리, 폐오일 인계) 검증.

KPI 보고 표

에너지 절감 전략

1) 압력 최적화

말단 요구치·일시 피크를 데이터로 확인하고 루프 압력 목표를 낮춘다. 0.1 bar 하향만으로도 의미 있는 절감이 가능하다. 압력밴드·시퀀서 데드밴드를 적절히 조정해 헌팅을 억제한다.

2) 누설 관리 프로그램

• 초음파·비누방울·열화상 보조로 크리티컬 존 우선 수리.
• 부품 표준화(퀵커넥터·밸브·호스)와 토크·실런트 표준으로 재발 방지.
• 설비 담당자 신고→48시간 내 수리 SLA 설정.

3) 시퀀서·VSD 최적화

• 베이스로드 고효율기 고정, 피크는 VSD 추종. 최소기수 운전.
• 데드밴드·우선순위·휴지(Hibernate) 시간으로 기동·사이클 횟수 최소화.
• 야간/주말 부하패턴에 맞춘 자동 모드 전환.

4) 필터·세퍼레이터 관리

차압 트렌드 기반 선제 교체. 불필요한 여과단 제거 또는 등급 최적화로 ΔP 최소화. 단, ISO 8573-1 요구 등급을 우선한다.

5) 건조기 최적 운전

부하 가변 제어(에너지 세이빙 모드), 재생가스/히터 제어 최적화, 바이패스 밸브 오동작 제거. 노점 목표치 달성 과잉을 줄여 에너지 절감.

6) 열회수

오일·애프터쿨러 폐열로 공조 프리히트·온수 예열 등 2차 활용. 응축·통풍·결로 리스크 평가와 함께 도입한다.

7) 부적절 사용 제거

압축공기 블로우로 대체 가능한 송풍·전동 공구 전환 검토, 퍼지 최적화, 시간제어 밸브 적용.

변경관리(MOC)

압축공기 품질·안전·에너지에 영향을 주는 변경은 사전 위험평가와 승인, 검증·교육을 필수로 한다.

• 오일 등급 변경: 점도·기유·첨가제 호환성, 씰·가스켓 적합성, 온도프로파일 검증, 시운전 후 오일 분석.
• 세퍼레이터/필터 사양 변경: 등급·용량곡선·차압 허용치·바이패스 구조 비교, 오일 캐리오버 시험계획.
• 제어로직 수정: PI 게인·데드밴드·시퀀서 룰 변경 시 시뮬·가상시험 후 점진 투입, 롤백 플랜 준비.
• 배관/밸브 변경: 압력손실 계산, 체크밸브 좌굴·워터해머 위험 검토, 리시버 용적 영향 평가.
• 건조기/필터 추가: ISO 8573-1 목표 재정의, 노점·유분·입자 등급 확인 시험.
• 계측기 교체: 정확도·응답성·환경등급 검토, 교정 프로그램 편입.

관리자 체크포인트

1. 안전·품질 영향도: 노점·오일·입자 기준 불만족 시 즉시 시정조치와 생산 영향 커뮤니케이션.
2. 정지 승인 판단: 온도 급상승, 과전류, 세퍼레이터 차압 과다, 누유 심각 등은 계획외 정지 승인.
3. 스페어 정책: 오일·필터·세퍼레이터·밸브킷·드레인·센서·V벨트 최소재고, 리드타임 기반 Min/Max 설정.
4. 외주관리: OEM/전문업체 기술등급·안전교육·작업허가·품질보증서 확인.
5. 계측 신뢰성: 핵심 센서 이중화·교정 주기, 데이터 무결성·백업 정책.
6. 규정 준수: 전기안전, LOTO, 응축수·폐오일 처리, 소음·환기 기준 점검.
7. 역량·훈련: 운전/정비 교차훈련, 비정상 상황 대응 드릴, 변경관리 교육.

FAQ

Q1. 오일 주입식인데도 ISO 8573-1 등급을 맞출 수 있나?

A. 가능하다. 적정 세퍼레이터·다운스트림 코알레싱/활성탄 필터·건조기 조합으로 목표 오일/입자/수분 등급을 달성할 수 있다. 정기적인 캐리오버 측정과 필터 차압 관리가 필수다.

Q2. 토출온도가 낮을수록 좋은가?

A. 과도한 저온은 응축·분리 성능 저하, 수분 잔존 등 문제를 유발할 수 있다. 권장 운전범위 내에서 안정적으로 유지하는 것이 중요하다. 서모스탯 밸브·쿨러 성능을 기준에 맞춘다.

Q3. VSD와 고정속 병행 시 원칙은?

A. 고정속은 베이스로드, VSD는 피크 추종이 일반적이다. 시퀀서에서 우선순위·데드밴드를 명확히 하고, 최소 운전 기수와 휴지시간을 설정해 사이클링을 억제한다.

Q4. 세퍼레이터 차압 기준은 어떻게 정하나?

A. 초기차압을 기준으로 배수(예: 2~3배) 및 절대값 상한을 병행 적용한다. 추가로 SP 상승과 오일 캐리오버 추세를 교차검증해 선제 교체 시점을 결정한다.

Q5. 오일 교환 주기는 고정인가?

A. 시간·부하·온도 기반의 가변 주기가 바람직하다. 오일 분석(TAN·점도·MPC·수분)과 운전온도/DP 추세를 반영해 연장 또는 단축을 결정한다.

Q6. 응축수 내 오일 처리는?

A. 오일/수 분리장치와 적합 필터를 통해 기준에 맞춘 후 위탁 처리한다. 배출기준과 장치 용량·교체주기를 문서화하고 기록을 보관한다.

Q7. 압력밴드가 넓으면 품질 영향이 없나?

A. 일부 공정은 민감하다. 말단 요구치를 데이터로 확인한 뒤, 밴드 확대가 허용 가능한 범위에서만 적용한다. 필요 시 말단 레귤레이터로 보완한다.

Q8. 열회수는 모든 설비에 가능한가?

A. 구조와 부하패턴에 따라 경제성이 다르다. 가동 시간, 사용처 온도 레벨, 계절부하를 분석해 단계적 도입을 검토한다.

Q9. 센서 드리프트가 의심될 때는?

A. 휴대형 기준계로 교차확인 후, 교정·교체하고 로깅 시스템에 교정이력과 보정값을 반영한다. 중요 변수는 듀얼 센서를 고려한다.

Q10. 예비기 투입 기준은?

A. 압력 안정도 악화, 알람 다발, 토출온도 상승, 세퍼레이터 차압 과다 등 보호마진이 좁아질 때 예비기를 단계 투입한다. 투입 후 시퀀서 재균형화를 즉시 수행한다.

공식 참고자료

• ISO 8573-1: Compressed air — Contaminants and purity classes
• ISO 1217: Displacement compressors — Acceptance tests
• ISO 50001: Energy management systems
• ISO 11011: Compressed air — Energy efficiency assessment
• CAGI (Compressed Air & Gas Institute) — Compressor Handbook & Datasheets
• OSHA 1910.147: The control of hazardous energy (LOTO)
• NFPA 70E: Standard for Electrical Safety in the Workplace
• U.S. DOE — Compressed Air Systems Best Practices

결론

Oil Injection Compressor의 운영 품질은 압력 안정성·오일 캐리오버·에너지 효율·안전을 얼마나 체계적으로 관리하느냐에 달려 있다. 본 가이드의 알람 설정 원칙, 계측·계산 방법, RCA, 현장 대응, PM, KPI, 에너지 전략, 변경관리와 관리자 체크포인트를 표준화해 적용하면, 예측가능한 가동과 공정 품질 리스크 최소화, 그리고 의미 있는 에너지 절감이 동시에 가능하다. 운영 데이터의 연속성, 계측 신뢰성, 현장 관찰의 정교함이 결국 설비 신뢰도를 좌우한다. 오늘부터 가능한 항목부터 실행하고, 데이터 기반의 개선 주기를 정착시키자. 그 누적이 곧 공정 안정성과 경쟁력으로 돌아올 것이다.
