반도체 제조 시설의 자동 드레인 밸브 고장: 숨겨진 위험과 운영 전략

게시일 2026.07.23 · 최종 수정 2026.07.28

반도체 제조 시설은 초정밀 공정을 유지하기 위해 안정적이고 고품질의 유틸리티 공급이 필수적입니다. 스팀, 압축 공기, 냉각수 등 다양한 유틸리티 시스템은 복잡하게 얽혀 있으며, 이 중 작은 부품 하나라도 제 기능을 하지 못하면 전체 공정에 막대한 영향을 미칠 수 있습니다. 오늘 다룰 주제는 바로 이러한 ‘작은 부품’ 중 하나인 자동 드레인 밸브(Auto Drain Valve)의 고장 사례와 그에 대한 포괄적인 운영 관리 전략입니다. 자동 드레인 밸브는 주로 스팀 시스템의 응축수 제거, 압축 공기 시스템의 수분 제거 등 다양한 유틸리티 라인에서 핵심적인 역할을 수행합니다. 이 밸브의 고장은 단순한 설비 문제로 끝나지 않고, 에너지 손실, 설비 손상, 심지어 생산 품질 저하로 이어질 수 있는 숨겨진 위험을 내포하고 있습니다. 본 글에서는 자동 드레인 밸브 고장의 주요 리스크를 심층 분석하고, 현장 운영 기준, 효과적인 점검 및 조치 방법, 재발 방지 대책, 그리고 관리자의 판단 기준까지 아우르는 실질적인 가이드를 제공하고자 합니다.

핵심 요약

자동 드레인 밸브는 반도체 제조 시설의 스팀 및 압축 공기 시스템에서 응축수 및 수분을 자동으로 배출하여 설비의 효율성과 안정성을 유지하는 데 필수적인 역할을 합니다. 이 밸브의 고장은 스팀 라인 워터 해머, 압축 공기 품질 저하, 에너지 손실, 설비 부식 및 오작동 등 심각한 문제를 야기할 수 있습니다. 본 글은 자동 드레인 밸브 고장 사례를 바탕으로, 설비 역할, 주요 리스크, 알람 설정 원칙, 계측값 분석, Root Cause 분석(RCA), 현장 대응 절차, 예방 정비(PM) 점검표, KPI 보고, 에너지 절감 방안, 변경 관리(MOC)의 중요성, 그리고 관리자 체크포인트 및 FAQ를 상세히 다룹니다. 목표는 설비의 안정적인 운영을 통해 생산성 향상과 비용 절감을 동시에 달성하는 것입니다.

설비 역할

자동 드레인 밸브는 유틸리티 시스템 내에서 발생하는 응축수나 수분을 자동으로 감지하여 외부로 배출하는 기능을 수행합니다. 반도체 제조 시설에서는 특히 스팀 시스템과 압축 공기 시스템에서 그 중요성이 부각됩니다. 스팀 시스템에서는 증기가 열을 전달하고 응축되어 발생하는 응축수를 신속하게 제거하여 워터 해머 현상을 방지하고 열효율을 극대화합니다. 압축 공기 시스템에서는 공기 압축 과정에서 발생하는 수분을 제거하여 배관 부식, 공압 기기 오작동, 그리고 최종 제품의 오염을 방지합니다. 이러한 밸브는 시스템의 안정적인 운영과 장비 수명 연장에 결정적인 기여를 합니다.

응축수 제거의 중요성

스팀 시스템에서 응축수는 열교환 효율을 저하시키고, 배관 내부에 쌓여 워터 해머(Water Hammer) 현상을 유발할 수 있습니다. 워터 해머는 배관과 설비에 심각한 물리적 손상을 입히며, 이는 곧 생산 라인 정지 및 막대한 수리 비용으로 이어질 수 있습니다. 또한, 응축수가 제대로 제거되지 않으면 스팀의 열전달 효율이 떨어져 에너지 소비가 증가하게 됩니다. 압축 공기 시스템에서는 수분이 공압 기기의 부식을 촉진하고, 정밀 제어 밸브의 오작동을 유발하며, 최종적으로 클린룸 환경의 오염원으로 작용할 수 있습니다. 특히 반도체 제조 공정에서는 미세한 수분 입자도 제품 불량의 원인이 될 수 있으므로, 철저한 수분 제거가 필수적입니다.

자동 드레인 밸브의 작동 원리

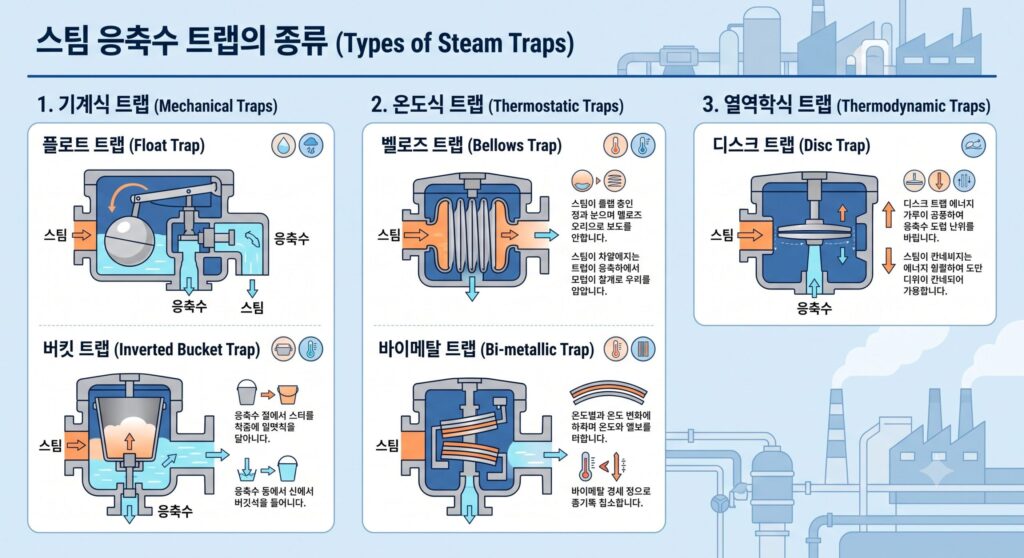

자동 드레인 밸브는 다양한 작동 원리를 가집니다. 가장 일반적인 유형으로는 기계식(Mechanical), 열역학식(Thermodynamic), 열정학식(Thermostatic) 등이 있습니다. 기계식 드레인 밸브는 부력(Float)을 이용하여 응축수 수위를 감지하고 밸브를 개폐합니다. 열역학식은 스팀과 응축수의 온도 및 압력 차이를 이용하여 작동하며, 열정학식은 온도 변화에 따라 바이메탈 스트립이나 벨로우즈가 팽창 및 수축하며 밸브를 제어합니다. 최근에는 전자식(Electronic) 드레인 밸브도 많이 사용되는데, 이는 센서를 통해 응축수 수위를 감지하고 솔레노이드 밸브를 통해 배출하는 방식으로, 응축수 손실을 최소화하고 에너지 효율을 높이는 장점이 있습니다. 각 시스템의 특성과 요구 사항에 맞춰 적절한 유형의 밸브를 선정하고 관리하는 것이 중요합니다.

주요 리스크

자동 드레인 밸브의 고장은 다양한 운영상의 리스크를 초래합니다. 이러한 리스크는 설비의 안정성, 에너지 효율, 생산 품질, 그리고 안전에 직접적인 영향을 미칩니다.

에너지 손실: 밸브가 열린 상태로 고착되거나 누설이 발생하면, 고온의 스팀이나 고압의 압축 공기가 불필요하게 배출되어 막대한 에너지 손실을 초래합니다. 이는 운영 비용 증가의 주요 원인이 됩니다.
설비 손상: 스팀 시스템에서 응축수가 제대로 제거되지 않으면 워터 해머 현상이 발생하여 배관, 밸브, 열교환기 등 설비에 물리적 손상을 입힐 수 있습니다. 압축 공기 시스템에서는 수분으로 인한 배관 부식 및 공압 기기의 고장을 유발합니다.
생산 품질 저하: 압축 공기 내 수분 함량이 증가하면 클린룸 환경의 습도에 영향을 미치거나, 공압 구동 장치의 오작동으로 인해 생산 공정의 정밀도가 저하될 수 있습니다. 이는 반도체 제품의 불량률 증가로 이어질 수 있습니다.
안전 문제: 고온의 스팀 누설은 화상 위험을 증가시키고, 고압 공기 누설은 소음 및 작업 환경 악화를 초래할 수 있습니다. 워터 해머는 배관 파열로 이어져 심각한 안전 사고를 유발할 가능성도 있습니다.
운영 효율성 저하: 드레인 밸브 고장으로 인한 시스템 불안정은 주기적인 점검 및 수리 작업을 필요로 하여 유지보수 비용과 인력 소모를 증가시키고, 전반적인 운영 효율성을 저하시킵니다.

고장 유형별 리스크

열림 고착 (Open Failure): 밸브가 항상 열려 있어 스팀이나 압축 공기가 지속적으로 누설됩니다. 이는 가장 흔한 고장 유형 중 하나로, 막대한 에너지 손실을 유발합니다.
닫힘 고착 (Closed Failure): 밸브가 항상 닫혀 있어 응축수나 수분이 배출되지 못하고 시스템 내에 축적됩니다. 스팀 시스템에서는 워터 해머, 압축 공기 시스템에서는 수분 오염 및 설비 부식의 원인이 됩니다.
간헐적 고장 (Intermittent Failure): 밸브가 불규칙적으로 작동하거나, 부분적으로만 개폐되는 경우입니다. 이는 진단이 어렵고, 예측 불가능한 시스템 불안정을 초래할 수 있습니다.
누설 (Leakage): 밸브 시트 또는 패킹의 마모로 인해 미세하게 스팀이나 공기가 새는 경우입니다. 초기에는 감지하기 어렵지만, 시간이 지남에 따라 에너지 손실이 누적되고 고장으로 발전할 수 있습니다.

Alarm 설정 원칙

자동 드레인 밸브의 고장을 조기에 감지하고 신속하게 대응하기 위해서는 효과적인 알람(Alarm) 시스템 구축이 필수적입니다. 알람 설정은 단순히 특정 수치에 도달했을 때 경고를 보내는 것을 넘어, 설비의 상태 변화를 예측하고 잠재적 위험을 미리 알리는 데 중점을 두어야 합니다.

Alarm 레벨 분류

알람은 중요도와 긴급성에 따라 여러 레벨로 분류하여 운영 효율성을 높여야 합니다.

경고 (Warning) – Level 1: 설비의 비정상적인 상태 변화가 감지되었으나, 즉각적인 위험은 없는 단계입니다. 예를 들어, 드레인 밸브 후단의 온도가 평소보다 약간 높거나, 배출 주기가 미묘하게 길어지는 경우입니다. 이 단계에서는 설비 담당자에게 알림을 보내 정기 점검 시 주의 깊게 관찰하도록 합니다.
주의 (Caution) – Level 2: 설비의 성능 저하나 잠재적 고장 위험이 명확해지는 단계입니다. 예를 들어, 드레인 밸브 후단 온도가 지속적으로 높게 유지되거나, 초음파 측정 시 누설음이 감지되는 경우입니다. 이 단계에서는 즉각적인 현장 확인 및 진단이 필요하며, 필요시 계획된 정비 일정을 앞당길 수 있습니다.
위험 (Danger) – Level 3: 설비 고장이 임박했거나 이미 발생하여 시스템 안정성에 심각한 영향을 미칠 수 있는 단계입니다. 예를 들어, 드레인 밸브 후단에서 대량의 스팀 누설이 육안으로 확인되거나, 워터 해머 현상이 감지되는 경우입니다. 이 단계에서는 즉시 비상 대응 절차를 가동하고, 필요시 해당 라인 또는 설비의 가동을 중단하여 추가적인 손상을 방지해야 합니다.

설정 시 고려사항

기준값 설정: 정상 운영 시의 계측 데이터를 충분히 확보하여 통계적으로 유의미한 기준값을 설정합니다.
히스테리시스 적용: 알람이 너무 자주 발생하여 피로도를 높이는 것을 방지하기 위해, 알람 해제 조건에 히스테리시스(Hysteresis)를 적용합니다.
연동 알람: 드레인 밸브 고장이 다른 설비에 미치는 영향을 고려하여, 관련 설비의 알람과 연동하여 종합적인 상황 판단이 가능하도록 합니다.
알람 우선순위: 여러 알람이 동시에 발생했을 때, 중요도에 따라 우선순위를 부여하여 가장 시급한 문제부터 해결할 수 있도록 합니다.
정기적인 검토 및 조정: 설비의 노후화, 운영 환경 변화 등을 고려하여 알람 설정값을 정기적으로 검토하고 조정해야 합니다.

계측값과 계산 사례

자동 드레인 밸브의 성능을 평가하고 고장을 진단하기 위해서는 다양한 계측값을 활용하고 이를 바탕으로 정량적인 분석을 수행해야 합니다. 주요 계측값으로는 밸브 전후단의 온도, 압력, 유량, 그리고 초음파 측정값이 있습니다. 이를 통해 에너지 손실량, 응축수 배출 효율 등을 계산할 수 있습니다.

사례 1: 응축수 누출로 인한 에너지 손실 계산

만약 스팀 드레인 밸브가 열림 고착되어 스팀이 지속적으로 누설되고 있다고 가정해 봅시다. 육안 또는 초음파 측정으로 누설 구멍의 직경을 약 3mm로 추정했습니다. 스팀 압력은 7 barg (약 8 bar 절대압), 스팀 온도는 170°C라고 가정합니다. 이 경우, 누설되는 스팀의 양과 그로 인한 에너지 손실을 추정할 수 있습니다.

스팀 누설량 추정: 플래싱 스팀(Flashing Steam) 계산식을 활용하거나, 간이 차트(예: Spirax Sarco Steam Leakage Chart)를 참조할 수 있습니다. 3mm 구멍에서 7 barg 스팀이 누설될 경우, 대략 시간당 수십 kg의 스팀이 손실될 수 있습니다. 예를 들어, 시간당 50 kg의 스팀이 누설된다고 가정합니다.
에너지 손실 계산: 스팀의 잠열(Latent Heat)을 고려하여 에너지 손실을 계산합니다. 7 barg 스팀의 잠열은 약 2047 kJ/kg (약 490 kcal/kg)입니다.
시간당 에너지 손실: 50 kg/hr * 2047 kJ/kg = 102,350 kJ/hr (약 24,450 kcal/hr)
연간 에너지 손실 (가동률 8,000시간 기준): 102,350 kJ/hr * 8,000 hr/year = 818,800,000 kJ/year (약 195,600,000 kcal/year)

이를 연료비로 환산하면 연간 수천만원에서 억대에 이르는 막대한 손실이 발생할 수 있습니다. 이 계산은 추정치이며 실제 손실은 압력, 온도, 누설 형태에 따라 달라질 수 있습니다. 중요한 것은 작은 누설이라도 장기적으로는 엄청난 에너지 손실로 이어진다는 점입니다.

사례 2: 압력 강하 분석

압축 공기 시스템에서 자동 드레인 밸브가 닫힘 고착되어 응축수가 쌓이면, 공기 흐름에 방해가 되어 시스템 전체의 압력 강하를 유발할 수 있습니다. 특정 구간의 압력 강하가 평소보다 0.1 bar 이상 증가하거나, 압축기 출구 압력이 목표치에 도달하기 위해 더 많은 에너지를 소모하는 경향이 보인다면 드레인 밸브 고장을 의심해 볼 수 있습니다. 압력 센서 데이터를 지속적으로 모니터링하고, 이상 징후 발생 시 드레인 밸브의 작동 상태를 점검하는 것이 중요합니다.

Root Cause 분석 (RCA)

자동 드레인 밸브 고장의 근본 원인을 파악하는 것은 재발 방지를 위한 핵심 단계입니다. 단순히 고장 난 부품을 교체하는 것을 넘어, 왜 고장이 발생했는지에 대한 심층적인 분석이 필요합니다. 이를 위해 5 Whys 기법이나 Fishbone 다이어그램과 같은 RCA 도구를 활용할 수 있습니다.

고장 원인 분석 프레임워크 (5 Whys)

문제: 자동 드레인 밸브가 열림 고착되어 스팀이 지속적으로 누설됨.

왜 스팀이 누설되었는가? 드레인 밸브가 열린 상태로 고착되었기 때문이다.
왜 밸브가 열린 상태로 고착되었는가? 밸브 시트에 이물질이 끼어 완전히 닫히지 못했기 때문이다.
왜 밸브 시트에 이물질이 끼었는가? 스팀 라인 내부에 스케일이나 녹 찌꺼기가 발생하여 밸브로 유입되었기 때문이다.
왜 스팀 라인 내부에 스케일이나 녹 찌꺼기가 발생했는가? 스팀 품질 관리가 미흡했거나, 배관의 부식 방지 조치가 불충분했기 때문이다. 또는 정기적인 스트레이너(Strainer) 점검 및 청소가 이루어지지 않았기 때문이다.
왜 스팀 품질 관리가 미흡했거나 부식 방지 조치가 불충분했는가? 수처리 시스템의 문제, 배관 재질 선정 오류, 또는 예방 정비 계획에 스트레이너 점검 항목이 누락되었거나 주기가 너무 길었기 때문이다. (여기서 더 깊이 들어가면 인적 오류, 교육 부족, 예산 문제 등으로 이어질 수 있습니다.)

이러한 분석을 통해 단순히 밸브를 교체하는 것을 넘어, 스팀 품질 관리 강화, 배관 재질 개선, 스트레이너 점검 주기 단축, 또는 수처리 시스템 개선과 같은 근본적인 해결책을 도출할 수 있습니다.

주요 고장 원인

이물질 유입: 배관 내부의 스케일, 녹 찌꺼기, 용접 슬래그 등이 밸브 시트에 끼어 밸브의 정상적인 개폐를 방해합니다.
마모 및 부식: 고온, 고압의 유체가 지속적으로 흐르면서 밸브 시트, 디스크, 내부 부품 등이 마모되거나 부식되어 누설을 유발합니다.
설치 오류: 밸브의 설치 방향 오류, 부적절한 배관 경사, 스트레이너 미설치 또는 잘못된 설치는 드레인 밸브의 성능 저하 및 고장의 원인이 됩니다.
과도한 압력/온도: 밸브의 설계 사양을 초과하는 압력이나 온도는 밸브 부품의 손상을 가속화합니다.
진동: 배관의 과도한 진동은 밸브 내부 부품의 피로 파괴를 유발할 수 있습니다.
부적절한 밸브 선정: 시스템의 유량, 압력, 온도, 응축수 부하 등을 고려하지 않고 부적절한 유형이나 용량의 밸브를 선정하면 고장 위험이 높아집니다.
정비 부족: 정기적인 점검 및 유지보수가 이루어지지 않으면 잠재적 고장 징후를 놓치게 되어 대형 고장으로 이어질 수 있습니다.

현장 대응 순서

자동 드레인 밸브 고장 발생 시 신속하고 체계적인 현장 대응은 추가적인 손실을 방지하고 시스템을 안정화하는 데 매우 중요합니다. 다음은 일반적인 현장 대응 순서입니다.

고장 감지 및 확인:
- SCADA/DCS 시스템 알람 확인.
- 현장 육안 점검: 스팀 누설(플래싱 스팀), 응축수 누적, 워터 해머 소리, 비정상적인 소음, 진동 확인.
- 초음파 누설 탐지기, 적외선 열화상 카메라 등을 이용한 정밀 진단.
- 밸브 전후단 압력 및 온도 계측값 확인.
안전 확보:
- 누설 지점 주변 접근 통제 및 안전 표지판 설치.
- 고온/고압 스팀 누설 시, 개인 보호 장비(PPE) 착용 철저 (내열 장갑, 보안경, 안전모 등).
- 필요시 해당 라인 또는 설비의 비상 정지 절차 검토.
임시 조치 (가능한 경우):
- 수동 바이패스 밸브가 있는 경우, 이를 열어 응축수를 수동으로 배출하여 시스템 안정화.
- 고장 밸브 전후단 차단 밸브를 닫아 누설 차단 (단, 시스템에 미치는 영향 고려).
- 압축 공기 시스템의 경우, 임시 드레인 밸브 설치 또는 수동 배출 주기 단축.
상황 보고 및 지원 요청:
- 운영 관리자 및 관련 부서(생산, 안전, 유지보수)에 고장 상황 및 임시 조치 내용 보고.
- 전문 정비 인력 및 필요 자재(교체용 밸브, 부품) 요청.
정비 및 교체:
- 해당 라인 또는 설비의 안전한 격리 및 에너지원 차단 (LOTO: Lock-Out, Tag-Out).
- 고장 밸브 해체 및 원인 분석 (Root Cause Analysis를 위한 증거 보존).
- 신품 밸브 또는 수리된 밸브로 교체/수리.
- 스트레이너 점검 및 청소 병행.
성능 확인 및 복구:
- 교체/수리 후 시스템 복구 전, 밸브의 정상 작동 여부 확인.
- 시스템 재가동 후, 밸브 전후단 압력, 온도, 배출 주기 등 계측값 모니터링.
- 누설 여부 재확인 (초음파, 육안).
사후 관리 및 재발 방지:
- 고장 보고서 작성 및 RCA 결과 반영.
- PM 점검표 및 주기에 반영하여 유사 고장 재발 방지.
- 관련 인력 교육 및 정보 공유.

비상 상황 시 안전 수칙

고온/고압 유체가 관련된 드레인 밸브 고장 시에는 안전이 최우선입니다. 항상 다음 수칙을 준수해야 합니다.

개인 보호 장비(PPE) 착용: 내열 장갑, 보안경, 안전모, 안전화 등 필수 PPE를 반드시 착용합니다.
접근 제한: 누설 지점 주변은 고온, 고압, 또는 미끄러운 표면으로 인해 위험하므로, 불필요한 인원의 접근을 엄격히 통제합니다.
에너지원 차단: 정비 작업 전에는 반드시 해당 설비의 에너지원을 차단하고, LOTO(Lock-Out, Tag-Out) 절차를 준수하여 불시 가동을 방지합니다.
압력 해제: 작업 전에는 시스템 내 잔류 압력을 완전히 해제하고, 잔류 응축수를 배출합니다.
비상 연락망 숙지: 비상 상황 발생 시 즉시 연락할 수 있는 비상 연락망을 숙지하고, 신속하게 상황을 전파합니다.

PM 점검표

자동 드레인 밸브의 고장을 예방하고 안정적인 성능을 유지하기 위해서는 체계적인 예방 정비(PM)가 필수적입니다. 다음은 PM 점검표의 예시입니다.

점검 항목	점검 주기	점검 방법	비고
육안 점검	매일/매주	누설 여부, 외부 손상, 부식, 이물질 부착 확인	배관 및 주변 환경 청결 유지
작동음 확인	매주/매월	정상적인 개폐음, 누설음(쉬익 소리) 청취 (청진기 활용)	비정상적인 소음 발생 시 정밀 점검
온도 측정	매월	밸브 전후단 및 배출 라인 온도 측정 (열화상 카메라, 비접촉식 온도계)	후단 온도가 스팀 온도와 유사하면 누설 의심
초음파 누설 탐지	분기별/반기별	초음파 누설 탐지기를 사용하여 내부 누설 여부 확인	정량적인 누설량 추정 가능
배출 주기 확인	매월	밸브의 응축수 배출 주기 및 시간 기록	주기 변화 시 내부 문제 의심
스트레이너 점검 및 청소	반기별/연간	스트레이너 필터 분해 및 이물질 제거	밸브 고장의 주요 원인 예방
내부 부품 점검 및 교체	연간/2년	밸브 분해 후 시트, 디스크, 오리피스, 개스킷 등 마모 및 손상 여부 확인 및 교체	제조사 권장 주기 준수
설치 상태 확인	연간	밸브의 설치 방향, 수평/수직 상태, 지지대 고정 상태 확인	진동 및 응력으로 인한 손상 방지

KPI 보고 표

자동 드레인 밸브의 운영 효율성과 관리 성과를 정량적으로 평가하기 위해 핵심 성과 지표(KPI)를 설정하고 주기적으로 보고해야 합니다. 이는 문제점을 조기에 파악하고 개선 활동의 효과를 측정하는 데 도움을 줍니다.

KPI 항목	측정 지표	목표	실적	추세
드레인 밸브 고장률	(총 고장 발생 건수 / 총 설치 대수) * 100%	< 1%	0.8%	하향
평균 수리 시간 (MTTR)	(총 수리 시간 / 총 고장 건수)	< 4 시간	3.5 시간	유지
예방 정비율	(계획된 PM 수행 건수 / 총 PM 계획 건수) * 100%	> 95%	98%	상향
에너지 손실률 (드레인 밸브 관련)	(드레인 밸브 누설로 인한 추정 에너지 손실 / 전체 에너지 사용량) * 100%	< 0.5%	0.6%	하향 (개선 중)
드레인 밸브 교체 주기 준수율	(권장 교체 주기 내 교체된 밸브 수 / 총 교체 대상 밸브 수) * 100%	> 90%	92%	상향
워터 해머 발생 건수	월별 워터 해머 발생 건수	0 건	0 건	유지

에너지 절감

자동 드레인 밸브는 에너지 손실의 주요 원인이 될 수 있지만, 동시에 효율적인 관리를 통해 상당한 에너지 절감 기회를 제공합니다. 누설되는 스팀이나 압축 공기는 직접적인 에너지 낭비이며, 응축수가 제대로 제거되지 않아 발생하는 워터 해머는 설비 손상을 유발하여 간접적인 에너지 손실과 수리 비용을 발생시킵니다.

드레인 밸브 관련 에너지 절감 방안

정기적인 누설 점검: 초음파 누설 탐지기, 열화상 카메라 등을 활용하여 드레인 밸브의 누설 여부를 정기적으로 점검하고, 누설이 발견되면 즉시 수리 또는 교체합니다. 작은 누설이라도 장기적으로는 막대한 에너지 손실로 이어집니다.
적절한 밸브 선정 및 설치: 시스템의 압력, 온도, 유량, 응축수 부하에 맞는 최적의 드레인 밸브를 선정하고, 제조사의 설치 가이드라인을 철저히 준수하여 설치합니다. 부적절한 밸브 선정은 고장률을 높이고 에너지 효율을 저하시킵니다.
응축수 회수 시스템 구축: 고온의 응축수를 단순히 배출하는 대신, 응축수 회수 시스템을 구축하여 보일러 급수로 재활용하면 상당한 연료비와 수처리 비용을 절감할 수 있습니다.
단열 강화: 드레인 밸브 및 주변 배관의 단열을 강화하여 불필요한 열 손실을 줄입니다. 특히 스팀 드레인 밸브의 경우, 플래싱 스팀 발생을 최소화하는 데 도움이 됩니다.
전자식 드레인 밸브 도입: 기존의 기계식 드레인 밸브보다 응축수 손실이 적고, 배출 주기를 정밀하게 제어할 수 있는 전자식 드레인 밸브를 도입하여 에너지 효율을 높입니다.
시스템 최적화: 스팀 및 압축 공기 시스템 전체의 압력 최적화, 불필요한 라인 폐쇄 등을 통해 드레인 밸브에 가해지는 부하를 줄이고 효율을 높입니다.
직원 교육: 현장 작업자들이 드레인 밸브의 중요성을 인식하고, 올바른 점검 및 유지보수 방법을 숙지하도록 정기적인 교육을 실시합니다.

변경관리 (MOC)

자동 드레인 밸브와 관련된 모든 변경 사항은 변경관리(Management of Change, MOC) 절차를 통해 체계적으로 관리되어야 합니다. 이는 예상치 못한 위험을 방지하고, 변경 사항이 시스템 전체에 미치는 영향을 사전에 평가하여 안정적인 운영을 보장하기 위함입니다. MOC는 설비, 공정, 기술, 조직 변경 등 모든 유형의 변경에 적용됩니다.

MOC 프로세스 적용 사례

자동 드레인 밸브와 관련하여 MOC가 필요한 대표적인 사례는 다음과 같습니다.

밸브 유형 변경: 기존 열역학식 드레인 밸브를 전자식 드레인 밸브로 교체하는 경우.
설비 위치 변경: 드레인 밸브의 설치 위치를 변경하거나, 배관 경로를 수정하는 경우.
운영 조건 변경: 스팀 압력이나 온도를 영구적으로 변경하여 드레인 밸브의 사양에 영향을 미치는 경우.
제조사 변경: 기존 밸브와 다른 제조사의 제품으로 교체하는 경우 (호환성 및 성능 검토).
PM 주기 변경: 드레인 밸브의 PM 주기를 대폭 변경하는 경우 (리스크 평가 필요).

MOC 프로세스는 일반적으로 다음과 같은 단계를 포함합니다.

변경 요청: 변경의 필요성과 목적을 명확히 기술한 변경 요청서 제출.
위험성 평가: 변경으로 인해 발생할 수 있는 잠재적 위험(안전, 환경, 운영, 품질)을 평가하고, 완화 대책 수립.
기술적 검토: 관련 엔지니어링 팀(기계, 전기, 공정 등)이 변경의 기술적 타당성 및 시스템 호환성 검토.
승인: 모든 검토 및 평가가 완료되면, 관련 관리자 및 책임자의 승인.
실행: 승인된 계획에 따라 변경 작업 수행.
사후 검토: 변경 완료 후, 변경의 효과 및 예상치 못한 문제 발생 여부 검토.
문서화: 모든 변경 사항 및 관련 문서를 업데이트하고 기록 보관.

이러한 MOC 절차를 통해 드레인 밸브 관련 변경이 시스템의 안정성과 안전에 미치는 부정적인 영향을 최소화하고, 최적의 성능을 유지할 수 있습니다.

관리자 체크포인트

유틸리티 운영 관리자로서 자동 드레인 밸브의 중요성을 인지하고, 설비의 안정적인 운영을 위한 전략적 판단을 내리는 것이 중요합니다. 다음은 관리자가 정기적으로 확인하고 판단해야 할 핵심 체크포인트입니다.

KPI 성과 검토: 드레인 밸브 고장률, MTTR, 예방 정비율, 에너지 손실률 등 핵심 KPI 지표를 주기적으로 검토하여 목표 달성 여부와 추세를 파악합니다. 특히 목표 미달성 지표에 대해서는 원인 분석 및 개선 계획을 요구해야 합니다.
RCA 결과 및 재발 방지 대책 확인: 주요 고장 발생 시, RCA 결과가 명확하고 근본적인 원인을 해결하기 위한 재발 방지 대책이 수립되었는지 확인합니다. 단순히 부품 교체에 그치지 않고, 시스템 개선, 프로세스 변경, 인력 교육 등 포괄적인 대책이 포함되어야 합니다.
예방 정비(PM) 계획 및 실행률: 드레인 밸브 PM 계획이 적절한 주기로 수립되어 있는지, 그리고 계획대로 실행되고 있는지 점검합니다. PM 주기가 너무 길거나, 점검 항목이 부실하지 않은지 확인하고, 필요시 전문가 의견을 반영하여 조정합니다.
에너지 절감 활동 성과: 드레인 밸브 관련 에너지 절감 활동(누설 수리, 응축수 회수, 전자식 밸브 도입 등)의 성과를 정량적으로 평가하고, 추가적인 절감 기회를 모색하도록 지시합니다.
변경관리(MOC) 준수 여부: 드레인 밸브 관련 모든 변경 사항이 MOC 절차를 통해 적절하게 관리되고 있는지 확인합니다. 특히 신규 설비 도입이나 주요 부품 교체 시 MOC가 철저히 적용되었는지 점검합니다.
현장 안전 관리: 드레인 밸브 점검 및 정비 작업 시 안전 수칙이 철저히 준수되고 있는지, 필요한 PPE가 제공되고 있는지 확인합니다. 고온/고압 유체 관련 작업의 위험성을 항상 주지시켜야 합니다.
인력 역량 강화: 드레인 밸브 관련 기술 교육 및 최신 정보 공유를 통해 현장 엔지니어 및 작업자들의 역량을 지속적으로 강화하도록 지원합니다.

관리자의 판단 기준

관리자는 단순히 데이터를 확인하는 것을 넘어, 종합적인 상황 판단을 통해 전략적인 의사결정을 내려야 합니다.

리스크 기반 의사결정: 드레인 밸브 고장이 생산 라인에 미치는 잠재적 영향(생산 손실, 품질 저하)과 안전 리스크를 최우선으로 고려하여 예방 정비 투자, 예비 부품 확보, 인력 배치 등을 결정합니다.
장기적 관점: 단기적인 비용 절감보다는 설비의 장기적인 안정성과 수명 연장을 고려한 투자를 지향합니다. 예를 들어, 초기 투자 비용이 높더라도 에너지 효율이 우수하고 수명이 긴 고급 드레인 밸브 도입을 검토할 수 있습니다.
기술 도입 및 혁신: 최신 센서 기술, IoT 기반 모니터링 시스템, AI 기반 예측 정비 솔루션 등 드레인 밸브 관리에 적용 가능한 신기술 도입을 적극적으로 검토하고 지원합니다.
협업 및 소통: 유틸리티 팀뿐만 아니라 생산, 품질, 안전 등 유관 부서와의 긴밀한 협업과 소통을 통해 드레인 밸브 고장이 전체 공정에 미치는 영향을 종합적으로 이해하고 대응합니다.

FAQ

Q1: 자동 드레인 밸브의 수명은 얼마나 되나요?: A1: 자동 드레인 밸브의 수명은 제조사, 밸브 유형, 운영 조건(압력, 온도, 유체 특성), 그리고 유지보수 수준에 따라 크게 달라집니다. 일반적으로 스팀 드레인 밸브는 3~5년, 압축 공기 드레인 밸브는 5~10년 정도를 예상하지만, 가혹한 환경에서는 더 짧아질 수 있습니다. 정기적인 PM과 상태 모니터링을 통해 실제 수명을 예측하고 적절한 시기에 교체하는 것이 중요합니다.
Q2: 드레인 밸브 누설 여부를 가장 정확하게 판단하는 방법은 무엇인가요?: A2: 가장 정확한 방법은 초음파 누설 탐지기를 사용하는 것입니다. 초음파 탐지기는 밸브 내부에서 발생하는 고주파 누설음을 감지하여 육안이나 청진기로는 확인하기 어려운 미세한 누설까지 찾아낼 수 있습니다. 또한, 열화상 카메라를 사용하여 밸브 후단의 비정상적인 고온을 감지하는 것도 효과적입니다. 스팀 드레인 밸브의 경우, 배출 라인에 테스트 밸브를 설치하여 응축수만 나오는지, 아니면 스팀이 함께 나오는지 직접 확인하는 방법도 있습니다.
Q3: 드레인 밸브 고장이 생산 라인에 직접적인 영향을 미치는 사례가 있나요?: A3: 네, 많습니다. 예를 들어, 압축 공기 드레인 밸브가 닫힘 고착되어 수분이 공압 라인으로 유입되면, 클린룸 내의 공압 구동 로봇이나 정밀 밸브가 오작동하여 웨이퍼 이송 오류, 공정 가스 제어 이상 등을 일으킬 수 있습니다. 이는 곧 제품 불량, 생산 라인 정지, 수율 저하로 직결됩니다. 스팀 드레인 밸브 고장으로 인한 워터 해머는 열교환기 파손을 유발하여 공정 온도 제어에 실패하거나, 스팀 공급 중단으로 이어져 생산 라인 전체가 멈출 수도 있습니다.
Q4: 자동 드레인 밸브 대신 수동 밸브를 사용하면 안 되나요?: A4: 단기적이거나 비상 상황에서는 수동 밸브를 사용할 수 있지만, 장기적으로는 자동 드레인 밸브 사용을 권장합니다. 수동 밸브는 작업자가 주기적으로 열어 응축수를 배출해야 하므로 인력 소모가 크고, 배출 시 스팀이나 공기 손실이 과도하게 발생할 수 있습니다. 또한, 작업자의 실수나 부주의로 인해 배출 시기를 놓치면 응축수가 쌓여 워터 해머나 설비 손상을 유발할 위험이 있습니다. 자동 드레인 밸브는 이러한 문제를 해결하고 안정적인 운영을 보장합니다.
Q5: 드레인 밸브 고장 예방을 위한 신기술에는 어떤 것이 있나요?: A5: 최근에는 IoT(사물 인터넷) 기반의 스마트 드레인 밸브 모니터링 시스템이 도입되고 있습니다. 이는 밸브의 작동 상태, 온도, 진동, 배출 주기 등을 실시간으로 모니터링하여 이상 징후를 조기에 감지하고 예측 정비(Predictive Maintenance)를 가능하게 합니다. 또한, AI 기반의 데이터 분석을 통해 고장 패턴을 학습하고, 최적의 PM 주기를 제안하는 솔루션도 개발되고 있습니다. 이러한 기술들은 드레인 밸브 관리의 효율성과 신뢰성을 크게 향상시킬 수 있습니다.

공식 참고자료

결론

자동 드레인 밸브는 반도체 제조 시설의 유틸리티 시스템에서 작지만 매우 중요한 역할을 수행하는 핵심 설비입니다. 이 밸브의 고장은 단순한 유지보수 문제를 넘어, 막대한 에너지 손실, 설비 손상, 생산 품질 저하, 그리고 심각한 안전 문제로 이어질 수 있는 잠재적 위험을 내포하고 있습니다. 따라서 자동 드레인 밸브에 대한 체계적인 이해와 관리는 시설 운영의 안정성과 효율성을 확보하는 데 필수적입니다.

본 글에서 제시된 설비 역할, 주요 리스크 분석, 정교한 알람 설정 원칙, 계측값 기반의 정량적 분석, 심층적인 Root Cause 분석, 신속하고 안전한 현장 대응 절차, 그리고 체계적인 예방 정비 계획은 드레인 밸브 고장을 예방하고 발생 시 효과적으로 대응하기 위한 핵심 전략입니다. 또한, KPI를 통한 성과 관리, 적극적인 에너지 절감 방안 모색, 그리고 변경관리(MOC)의 철저한 준수는 지속 가능한 설비 운영을 위한 필수 요소입니다. 관리자는 이러한 모든 요소를 종합적으로 고려하여 리스크 기반의 의사결정을 내리고, 장기적인 관점에서 설비 투자와 인력 역량 강화에 힘써야 합니다.

자동 드레인 밸브는 보이지 않는 곳에서 묵묵히 제 역할을 수행하며 반도체 생산의 안정성을 뒷받침합니다. 이 작은 설비에 대한 지속적인 관심과 투자가 결국은 시설 전체의 생산성과 경쟁력을 높이는 중요한 밑거름이 될 것임을 명심해야 합니다. 끊임없는 개선과 혁신을 통해 우리는 더욱 안전하고 효율적인 반도체 제조 환경을 구축할 수 있을 것입니다.
