HVAC 시스템: 현장 중심의 효율적인 운영 및 관리 방안

게시일 2026.07.12

HVAC (Heating, Ventilation, Air Conditioning) 시스템은 산업 현장에서 쾌적한 작업 환경 조성 및 정밀 장비의 안정적인 운전을 위해 필수적인 설비입니다. 부적절한 운전 조건이나 관리 소홀은 에너지 효율 저하, 장비 수명 단축, 심지어 생산 품질 문제로 이어질 수 있습니다. 본 문서에서는 HVAC 시스템의 주요 운전 조건, 이상 판단 기준 및 현장 관리 방안을 상세히 제시합니다.

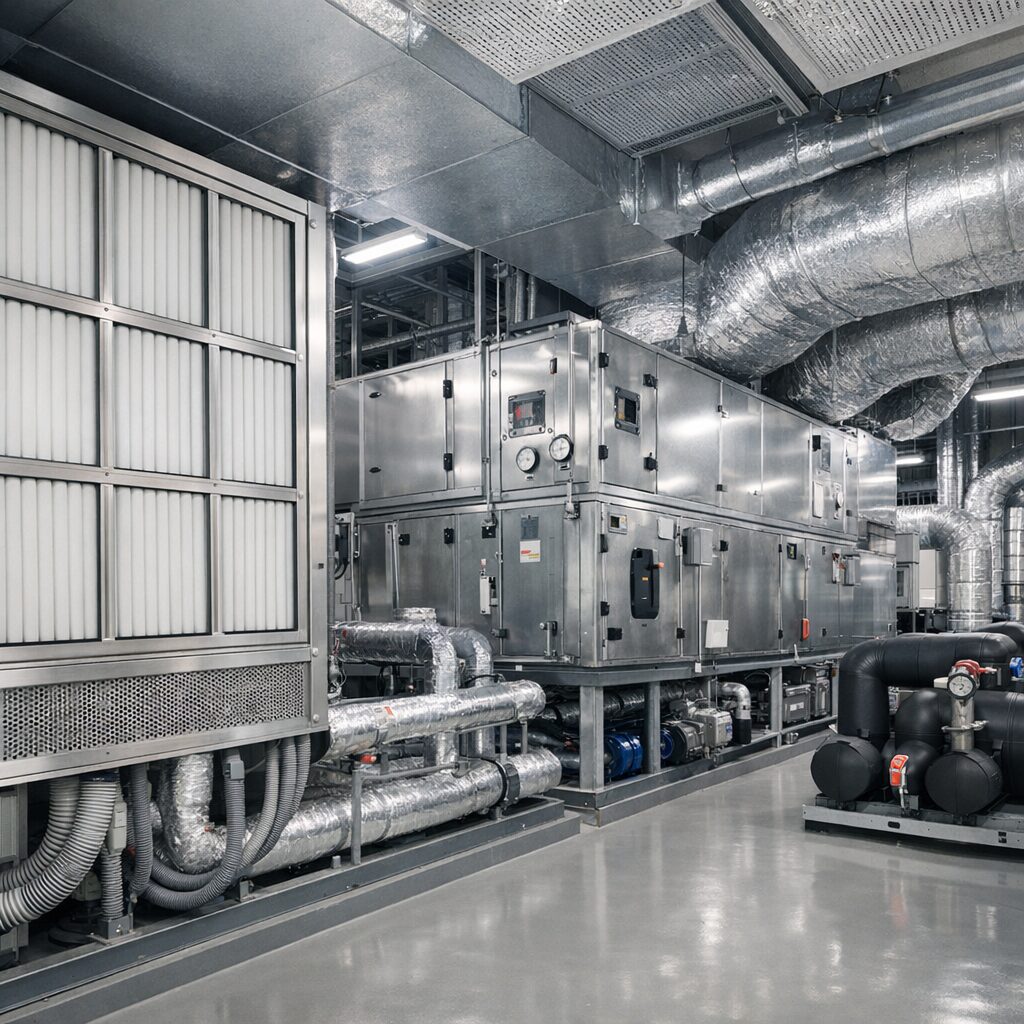

1. HVAC 설비 용량과 운전 조건

산업 현장의 HVAC 시스템은 클린룸, 데이터 센터, 생산 라인 등 다양한 환경에서 요구되는 공조 조건을 충족하기 위해 설치됩니다. 일반적인 용량 범위와 핵심 운전 조건은 다음과 같습니다.

• 냉동 용량: 소형 시스템의 경우 10 RT (Refrigeration Ton) 미만부터 대형 플랜트의 경우 수백 RT 이상까지 다양합니다. 현장 요구 부하에 따라 최적 용량 선정이 중요합니다.
• 공급 공기 온도: 18~25°C (냉방 시), 20~28°C (난방 시) 범위에서 관리됩니다. 이는 실내 쾌적도 및 장비 발열 부하에 따라 조절됩니다.
• 상대 습도: 40~60% RH (Relative Humidity)가 일반적이며, 특정 정밀 공정에서는 5% 이내의 오차로 엄격하게 관리됩니다.
• 공기 유량: 500 CMH (Cubic Meter per Hour)에서 수만 CMH까지 요구됩니다. 팬 동력과 덕트 시스템 설계에 직접적인 영향을 미칩니다.
• 차압 관리: 클린룸의 경우 인접 구역 대비 +5 Pa ~ +15 Pa (양압)을 유지하여 외부 오염원 유입을 차단합니다.
• 전력 조건: 단상 220V 또는 3상 380/440V가 주로 사용되며, 대용량 설비는 고전압 수전 설비와 연결됩니다.

2. 정상 기준과 Alarm 기준

HVAC 시스템의 안정적인 운전을 위해서는 명확한 정상 기준과 이상 발생 시 신속한 대응을 위한 경보 기준 설정이 필수적입니다. 다음은 일반적인 운전 기준 및 경보, 트립 기준의 예시입니다. 실제 수치는 설비 제조사의 권고치 및 현장 조건에 따라 달라질 수 있습니다.

• 정상 운전 기준 (예시):
  • 공급 공기 온도: 22 ± 1°C
  • 상대 습도: 50 ± 5% RH
  • 필터 차압: 50 Pa 이하 (F8 기준)
  • 냉매 압력 (증발기/응축기): 제조사 기준 범위 내
  • 송풍기 진동 레벨: 2.0 mm/s RMS 이하
• 경보 (Alarm) 기준 (예시):
  • 공급 공기 온도: 20°C 미만 또는 24°C 초과 시
  • 상대 습도: 40% RH 미만 또는 60% RH 초과 시
  • 필터 차압: 150 Pa 초과 시 (필터 교체 필요 알림)
  • 냉매 압력: 제조사 기준치에서 10% 이상 이탈 시
  • 송풍기 과전류 또는 과열 발생 시
• 트립 (Trip) 또는 긴급 대응 기준 (예시):
  • 냉매 고압/저압 스위치 작동 시
  • 송풍기 모터 과열 또는 베어링 이상으로 진동 레벨이 5.0 mm/s RMS 초과 시
  • 안전 댐퍼 오작동으로 인한 화재 경보 연동 시
  • 전력 계통 이상 (과부하, 상 손실 등) 발생 시

3. 측정값 또는 계산 사례

HVAC 시스템의 성능을 정량적으로 평가하기 위해 현장에서 측정된 데이터를 활용하여 효율을 계산할 수 있습니다. 예를 들어, 냉동기(Chiller)의 성능 계수(COP, Coefficient of Performance)는 냉각 용량과 소비 전력의 비율로 시스템의 에너지 효율을 나타냅니다.

계산 공식:
COP = 유효 냉각 용량 (kW) / 시스템 총 소비 전력 (kW)

측정값 예시:

• 측정된 냉각 용량: 150 kW (냉각수 유량 및 입출구 온도차를 통해 계산)
• 측정된 시스템 총 소비 전력: 45 kW (압축기, 펌프, 팬 등)

계산 결과:
COP = 150 kW / 45 kW ≈ 3.33

해석:
이 시스템의 COP는 3.33으로, 1 kW의 전력을 소비하여 3.33 kW의 냉각 효과를 얻는다는 의미입니다. 일반적으로 냉동기의 COP는 3.0에서 6.0 사이의 값을 가지며, 수치가 높을수록 에너지 효율이 우수합니다. 주기적인 COP 측정을 통해 시스템의 성능 저하를 조기에 감지하고 최적의 운전 상태를 유지할 수 있습니다. U.S. Department of Energy의 자료를 통해 산업용 냉동기의 에너지 효율 개선 방안에 대한 정보를 얻을 수 있습니다. U.S. Department of Energy

4. Root Cause

HVAC 시스템에서 이상 발생 시 가능한 근본 원인은 복합적일 수 있습니다. 다음은 주요 발생 원인을 관점별로 분석한 내용입니다.

• 설비 관점:
  • 냉동 사이클 문제: 냉매 부족, 냉매 과충진, 오일 혼입, 증발기/응축기 오염 (스케일, 슬라임), 팽창밸브 고장.
  • 송풍 시스템 문제: 팬 베어링 손상, 벨트 이완/파손, 임펠러 오염/손상, 모터 고장, 덕트 누기.
  • 열 교환기 문제: 코일 핀 오염 (먼지, 이물질), 드레인 막힘, 부동액 농도 이상.
  • 필터 문제: 프리 필터, 미디엄 필터, 헤파(HEPA) 필터 등 공기 필터의 막힘 또는 손상.
• 운전 관점:
  • 설정 온도/습도 오설정, 운전 모드(냉방/난방/제습) 불일치.
  • 장비 부하율 변화에 대한 운전 파라미터 미조정.
  • 장시간 저부하 또는 과부하 운전으로 인한 장비 스트레스.
• 계측 관점:
  • 온도 센서, 습도 센서, 압력 센서의 오차 또는 고장.
  • 컨트롤러 (DDC/PLC) 프로그램 오류 또는 설정값 왜곡.
  • 계측 신호선 단선 또는 노이즈 유입 (산업 설비용 Line Filter: 전자기 노이즈 저감 및 전력 품질 관리를 통해 전력 품질 관리가 중요합니다).
• 유지보수 관점:
  • 정기 점검 미비, 필터 교체 주기 지연, 냉매 보충/누설 점검 소홀.
  • 베어링 윤활 불량, 전동기 절연 상태 미확인.
  • 제어 밸브, 댐퍼 등 구동부 점검 소홀.
• 외부 조건 관점:
  • 외기 온습도 급변, 공장 내부 발열 부하 증가/감소.
  • 전력 공급 불안정 (전압 변동, 주파수 이상).
  • 외부 공기 오염 심화 (미세먼지, 유해가스).

5. 현장 대응 순서

HVAC 시스템에서 알람 발생 또는 성능 저하 징후가 나타났을 때, 운전자는 다음의 체계적인 절차에 따라 대응해야 합니다.

1. 1차 확인 및 정보 수집:
   • 발생 시간, 알람 코드, 경보 메시지 확인.
   • HMI (Human Machine Interface) 또는 제어판에서 현재 운전 파라미터 (온도, 습도, 압력, 전류 등) 기록.
   • 육안으로 이상 소음, 진동, 누설(냉매, 응축수), 과열 부위 확인.
2. 안전 조치:
   • 작업 전 해당 구역의 안전 확보 (출입 통제, 개인 보호 장비 착용).
   • 필요 시 전원 차단 또는 비상 정지 버튼 작동 (2차 사고 방지).
   • 냉매 누설 의심 시 환기 및 대피 조치.
3. 원인 분리 및 진단:
   • 알람 발생 직전 변경된 운전 조건이나 유지보수 이력 확인.
   • 관련 센서 및 계측기의 정상 동작 여부 확인 (다른 계측기와 비교).
   • 의심되는 부품 (필터, 밸브, 팬 등)을 하나씩 점검하며 원인 특정. 예를 들어, Pressure Dew Point 관리: 압축 공기 시스템 성능 최적화 및 리스크 저감 방안처럼 시스템 전반의 품질 기준을 확인하여 연관성을 파악합니다.
4. 임시 조치 또는 복구:
   • 단순 오설정은 즉시 수정.
   • 필터 막힘은 임시 청소 또는 예비 필터로 교체.
   • 냉매 부족 시 임시 보충 (응급 상황에 한함, 근본 원인 해결 필수).
   • 장비의 부분 고장으로 전체 시스템 정지가 불가피할 경우, 가용 부하를 조절하거나 예비 시스템으로 전환.
5. 복구 확인 및 사후 관리:
   • 수리 또는 조치 후 시스템 재가동, 운전 파라미터가 정상 범위 내에 있는지 충분히 모니터링.
   • 알람 해제 여부 확인 및 재발 방지 대책 수립.
   • 사고 보고서 작성 및 유지보수 이력 기록.

6. PM 점검표

HVAC 시스템의 안정적이고 효율적인 운전을 위해서는 정기적인 예방 정비(Preventive Maintenance, PM)가 필수적입니다. 다음은 일반적인 PM 점검 항목과 기준, 조치 방법을 정리한 표입니다.

점검 주기	점검 항목	점검 기준 및 방법	조치 방법
일일	운전 상태 및 알람 여부	HMI 또는 제어판에서 주요 운전 파라미터 (온도, 습도, 압력, 전류) 확인, 알람 이력 점검	이상 감지 시 현장 대응 절차에 따라 조치
주간	필터 차압 확인	프리 필터, 미디엄 필터 차압계 확인 (기준치 초과 여부)	기준치 초과 시 청소 또는 교체 계획 수립
주간	응축수 배수 상태	드레인 팬 오염 및 막힘 여부 육안 확인	청소 및 막힘 제거, 소독
월간	공기 필터 점검	프리 필터 육안 점검 및 교체 필요 시 교체	오염도에 따라 청소 또는 교체 (HEPA 필터는 차압 기준에 따라 교체 주기 조정)
월간	팬/모터 진동 및 소음	육안 및 청음 점검, 진동 측정기 사용 (필요 시)	이상 감지 시 베어링 윤활, 벨트 장력 조정 또는 교체
분기	냉매 누설 점검	누설 탐지액 또는 전자식 누설 탐지기 사용	누설 부위 수리 및 냉매 보충
분기	열 교환기 (코일) 청소	냉각 코일, 가열 코일 핀 오염 상태 확인	전용 세척액 및 브러시를 이용한 청소
반기/연간	제어 밸브 및 댐퍼 작동	구동부 동작 상태, 개도율 정확성 확인	윤활, 조정 또는 교체
반기/연간	전기 계통 점검	전선 연결 상태, 터미널 조임, 절연 저항 측정, 과부하 보호 장치 점검	느슨한 연결부 조임, 손상된 부품 교체

7. HVAC 시스템 적용 시 주의사항

산업 현장에서 HVAC 시스템을 적용하고 운용할 때는 다음과 같은 사항들을 특히 주의해야 합니다. HVAC 시스템은 생산 환경과 밀접하게 연관되어 있으므로, 다각적인 관점에서 신중한 접근이 요구됩니다.

• 안전 관리:
  • 고전압 전기 설비 및 회전기기 (팬, 압축기) 취급 시 안전 수칙 준수.
  • 냉매 (특히 암모니아 등 독성 냉매) 취급 시 개인 보호 장비 착용 및 누설 방지 대책 마련.
  • 밀폐 공간 작업 시 질식 위험 대비 및 환기 철저.
• 품질 관리 (공기 질):
  • 클린룸 환경에서는 공기 중 미립자 및 화학 오염 물질 제어에 특히 유의해야 합니다. 필터의 성능과 교체 주기를 철저히 관리하고, 차압 유지가 중요합니다.
  • 실내 공기 질(IAQ) 유지를 위해 이산화탄소, VOC (휘발성 유기 화합물) 농도를 모니터링하고 외기 도입량을 적절히 조절합니다.
• 에너지 효율 관리:
  • 가변 속도 구동 장치 (VFD)를 활용하여 팬 및 펌프의 에너지 소비 최적화.
  • 열원/냉원 장비의 부분 부하 운전 효율을 고려한 시스템 설계 및 제어.
  • 폐열 회수 시스템 적용을 통한 에너지 절감.
• 정전/단수/압력 저하 시 영향:
  • 핵심 설비의 HVAC는 비상 전원 시스템 (UPS, 발전기)과 연동하여 운전이 유지되도록 설계해야 합니다.
  • 냉각수 공급 중단 시 냉동기 트립 및 장비 과열을 방지하기 위한 비상 계획 수립.
  • 공압 시스템의 압력 저하는 제어 밸브 오작동으로 이어질 수 있으므로 안정적인 공압 공급이 중요합니다.
• 생산 영향 최소화:
  • 정비 또는 점검 작업은 생산 계획과 연동하여 비생산 시간 (Off-peak, 정기 보수 기간)에 수행합니다.
  • 시스템 변경 또는 장애 발생 시 생산 라인에 미치는 영향을 사전에 평가하고 대응 방안을 마련합니다.
• 변경 관리 (Management of Change, MoC):
  • HVAC 시스템의 설비 변경, 제어 로직 수정, 운전 파라미터 변경 시 반드시 공식적인 변경 관리 절차를 따릅니다.
  • 관련 문서 (PFD, P&ID, 운전 매뉴얼)를 최신화하고 관계자들에게 변경 내용을 공유합니다.

8. 제조사 또는 국제표준 출처

HVAC 시스템의 설계, 설치, 운전 및 유지보수에는 공신력 있는 국제 표준 및 제조사의 전문적인 자료를 참고하는 것이 중요합니다. 다음은 주요 참조 자료들입니다.

• ASHRAE Handbook: ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers)는 HVAC 분야의 가장 권위 있는 기술 단체입니다. ASHRAE Handbook 시리즈는 HVAC 설계, 시스템, 응용 및 기초에 대한 포괄적인 정보를 제공하며, 업계 표준으로 널리 인정받고 있습니다. ASHRAE 공식 사이트에서 다양한 기술 표준과 가이드라인을 확인할 수 있습니다.
• ISO 표준: 국제표준화기구 (ISO)는 다양한 산업 분야의 표준을 제정합니다. HVAC와 직접적으로 관련된 ISO 표준으로는 건물 자동화 및 제어 시스템을 다루는 ISO 16484 시리즈, 에너지 관리 시스템인 ISO 50001 등이 있습니다. 이러한 표준은 시스템의 성능 최적화 및 에너지 관리 전략 수립에 중요한 지침이 됩니다. ISO 공식 사이트에서 관련 표준을 검색할 수 있습니다.
• SEMI 표준: 반도체 산업의 경우, SEMI (Semiconductor Equipment and Materials International) 표준은 클린룸 환경 제어, 유틸리티 공급 시스템 등 HVAC와 관련된 특정 요구사항을 제시합니다. 이러한 표준은 반도체 제조 공정의 민감한 환경을 유지하는 데 필수적입니다. Semiconductor Engineering 웹사이트를 통해 관련 산업 동향 및 기술 정보를 얻을 수 있습니다.

운전 기준이나 특정 수치에 대해서는 항상 해당 설비의 제조사 매뉴얼 및 데이터시트를 최우선으로 참고하고, 일반적인 국제 표준은 보조적인 기준으로 활용해야 합니다. 기존 발행 글 중 산업 설비용 Line Filter: 전자기 노이즈 저감 및 전력 품질 관리와 Pressure Dew Point 관리: 압축 공기 시스템 성능 최적화 및 리스크 저감 방안도 현장 설비 관리에 유용한 정보를 제공합니다.

HVAC 시스템의 안정적인 운전은 현장 생산성 및 품질 유지에 직결됩니다. 지속적인 운전 데이터 모니터링, 정기적인 예방 정비, 그리고 이상 발생 시 신속하고 체계적인 대응은 필수적입니다. 특히 에너지 효율 관리와 공기 품질 유지를 최우선으로 고려하며, 관련 국제 표준 및 제조사 지침에 따라 시스템을 관리해야 합니다.
