게시일 2026.07.14 · 최종 수정 2026.07.15

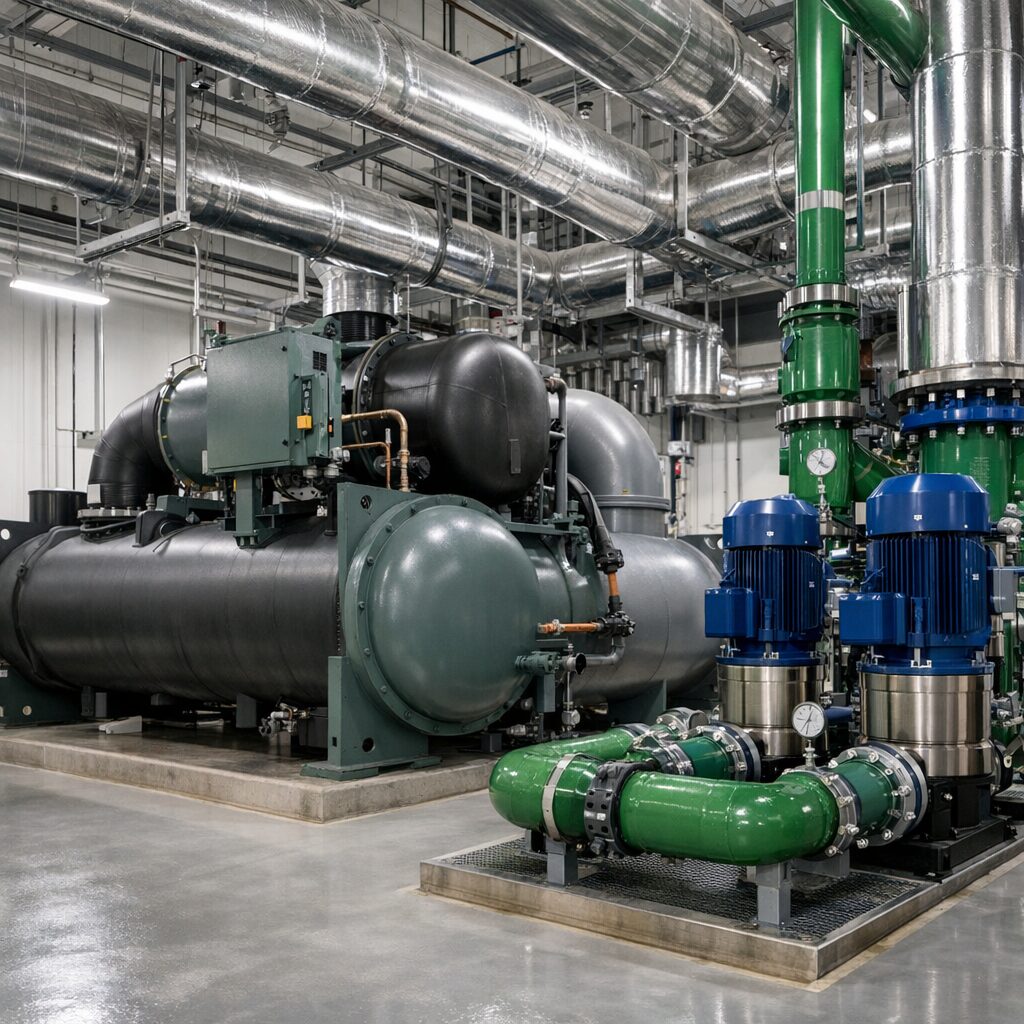

산업 현장에서 칠러(Chiller)는 정밀한 온도 제어를 통해 생산 공정의 안정성을 유지하는 핵심 설비입니다. 해당 설비의 비정상 운전은 제품 품질 저하, 에너지 소비 증가, 나아가 생산 라인 정지까지 초래할 수 있으므로 주기적인 성능 모니터링과 체계적인 유지보수가 필수적입니다. 특히 냉각수 출구 온도의 미세한 변화나 압력 범위 이탈은 즉각적인 점검이 필요한 이상 징후로 판단해야 합니다.
1. 칠러 설비 용량 및 운전 조건
산업용 냉각 시스템의 일반적인 용량 범위는 소형 10kW급부터 대형 2000kW 이상까지 다양하며, 현장 요구사항에 따라 맞춤형으로 설계됩니다. 효율적인 운전을 위한 핵심 조건은 다음과 같습니다.
- 냉수 출구 온도: 일반적으로 5°C~12°C 범위로 설정되며, 정밀 공정에서는 ±0.5°C 이내로 편차를 관리해야 합니다.
- 냉각수 유량: 설계 유량을 유지하는 것이 중요하며, 유량이 부족할 경우 냉각 시스템의 효율 저하 및 운전 불안정을 초래할 수 있습니다.
- 응축기 입구 온도: 공랭식 냉각 장치의 경우 외기 온도에, 수랭식 냉각 장치의 경우 냉각탑 성능에 따라 결정되며, 적정 범위를 벗어나면 응축 압력 상승으로 성능이 저하됩니다.
- 부분 부하 운전 효율: 실제 냉동기는 대부분 부분 부하로 운전되므로, 다양한 부하 조건에서의 효율(IPLV, NPLV)을 고려해야 합니다.
- 전력 공급 안정성: 냉동기는 대용량 전력을 소모하므로 안정적인 전력 공급과 전압 변동 관리가 필수적입니다.
2. 정상 기준 및 알람 기준
냉각 시스템의 안정적인 운전을 위해서는 명확한 정상 운전 기준과 비상 대응 기준 설정이 중요합니다. 다음은 일반적인 예시 기준입니다.
| 구분 | 정상 운전 기준 (예시) | 경보 (Alarm) 기준 (예시) | 트립 (Trip) / 긴급 대응 기준 (예시) |
|---|---|---|---|
| 냉각수 출구 온도 | 7°C ± 0.5°C | 7°C ± 1.5°C 초과 | 7°C ± 2.5°C 초과 또는 기타 안전 설정치 도달 |
| 증발기 압력 | 0.3 ~ 0.5 MPa | 0.2 MPa 이하 또는 0.6 MPa 이상 | 0.1 MPa 이하 또는 0.7 MPa 이상 (압축기 보호) |
| 응축기 압력 | 1.5 ~ 2.0 MPa | 2.2 MPa 초과 | 2.5 MPa 초과 (고압 트립) |
| 윤활유 온도 | 50°C ~ 70°C | 80°C 초과 | 90°C 초과 (베어링 손상 방지) |
| 유량 (냉각수/응축수) | 설계 유량의 90% 이상 | 설계 유량의 80% 이하 | 설계 유량의 70% 이하 (펌프 보호) |
* 위에 제시된 수치는 일반적인 예시이며, 실제 설비의 제조사 매뉴얼 및 현장 운전 조건에 따라 달라질 수 있습니다.
3. Measurement Values or Calculation Example
현장에서 해당 설비의 성능을 평가하고 문제점을 진단하기 위해 주요 운전 데이터를 측정하고 계산합니다. 다음은 냉각능력 계산 예시입니다.
냉각 용량(Cooling Capacity) 계산:
- 공식: 냉각능력 (kW) = 냉각수 유량 (m³/h) × 비열 (kJ/kg·°C) × 밀도 (kg/m³) × (입구 온도 – 출구 온도) (°C) / 3600
- 물(냉각수)의 비열: 약 4.186 kJ/kg·°C
- 물(냉각수)의 밀도: 약 1000 kg/m³
Example:
- 냉각수 유량 = 50 m³/h
- 냉각수 입구 온도 = 12°C
- 냉각수 출구 온도 = 7°C
계산 결과:
냉각능력 = 50 m³/h × 4.186 kJ/kg·°C × 1000 kg/m³ × (12°C - 7°C) / 3600 s/h
냉각능력 = 50 × 4.186 × 1000 × 5 / 3600 ≈ 290.6 kWInterpretation: This calculated value represents the actual cooling load currently being supplied by the chiller. It is used to determine whether performance has degraded by comparing it with the design cooling capacity.
4. 근본 원인(Root Cause): 냉각 장치 이상 발생의 근본 원인 분석
냉각 장치의 성능 저하나 알람 발생 시, 근본 원인을 정확히 파악하는 것이 중요합니다. 주요 원인 유형은 다음과 같습니다.
- 설비 관점:
- 압축기 고장 (모터 소손, 베어링 마모)
- 증발기/응축기 열교환 불량 (스케일, 오염)
- 냉매 누설 또는 부족, 오일 부족
- 팽창 밸브 등 냉매 회로 부품 이상
- 냉각수/응축수 펌프 고장, 배관 막힘
- 운전 관점:
- 온도/압력 설정값 부적절
- 부분 부하 운전 시 제어 로직 오류
- 부하 변동에 대한 대응 미흡 (제어 불안정)
- 측정 관점:
- 온도/압력 센서 오차 또는 고장
- 유량계 오작동 또는 교정 불량
- PLC/DCS 제어 프로그램 오류
- 유지보수 관점:
- 정기 점검 미실시 또는 부실
- 필터(냉각수, 냉매) 교체 주기 미준수
- 부품 노후화 및 적절한 교체 시기 지연
- 냉매/오일 보충 및 관리 소홀
- 외부 조건:
- 냉각탑 효율 저하 (수랭식 냉동기)
- 외기 온도 상승 (공랭식 냉동기)
- 전력 공급 불안정 (전압 강하, 주파수 변동)
- 공정 부하의 급격한 변동
5. 현장 대응 절차: 냉동기 알람 발생 시
냉동기에서 알람이 발생하거나 성능 저하가 감지되었을 때, 신속하고 체계적인 현장 대응이 중요합니다. 다음 순서를 따릅니다.
- 1차 확인 (증상 파악):
- 제어반의 경고 메시지 또는 알람 코드 확인
- 설비의 운전 상태 (온도, 압력, 유량, 전류 등) 육안 및 계측기 확인
- 냉각수/응축수 순환 상태 및 누수 여부 점검
- 안전 조치(위험 차단):
- 전기적 위험 또는 기계적 위험이 예상되면 즉시 설비 운전을 정지하고 전원 차단
- 주변 작업자의 안전을 확보하고, 필요 시 관련 부서에 통보
- 원인 분리(문제 진단):
- 알람 코드 및 현상 분석을 통해 예상되는 근본 원인 분류 (예: 냉매 부족, 펌프 고장, 센서 오류)
- 관련 계측기의 정상 작동 여부 확인 및 보조 계측기로 교차 확인
- 임시 조치 또는 긴급 복구:
- 단순 문제(예: 필터 막힘)일 경우 임시 청소/교체 후 재가동 시도
- 시스템에 영향을 주지 않는 범위 내에서 운전 조건을 조정하여 임시적으로 부하 대응
- 단독 설비 고장 시 다른 냉동기 가동하여 부하 분산 (여유 설비가 있는 경우)
- 복구 확인 및 사후 관리:
- 문제 해결 후 냉동기를 정상 운전 모드로 재가동
- 재가동 후 일정 시간 동안 운전 파라미터가 안정적인지 지속적으로 모니터링
- 동일 문제 재발 방지를 위한 정밀 진단 및 PM 계획 수립
6. 냉각 시스템 PM 점검표
냉각 시스템의 장기적인 안정성과 효율성 유지를 위해 정기적인 예방 정비(PM)가 필수적입니다. 다음은 일반적인 점검표입니다.
| 주기 | 점검 항목 | 기준 | 조치 방법 |
|---|---|---|---|
| 일일 | 냉각수/응축수 온도 및 압력 | 정상 범위 유지 | 운전 기록 확인, 이상 시 조치 |
| 유량 및 순환 상태 | 설계 유량 확보 | 육안 확인, 펌프 점검 | |
| 제어반 및 표시등 | 정상 작동 | 오류 메시지 확인 및 기록 | |
| 주간 | 냉매 압력 및 온도 | 제조사 기준 | 냉매 회로 점검 (누설 여부) |
| 윤활유 레벨 및 색상 | 정상 범위/투명 | 부족 시 보충, 오염 시 교체 준비 | |
| 필터 (Y-스트레이너) | 이물질 없음 | 필요 시 청소 또는 교체 | |
| 월간 | 전기 배선 및 단자 | 접촉 불량 없음 | 풀림 여부 확인, 조임 |
| 모터 전류 및 전압 | 정상 범위 | 측정 및 기록, 과부하 여부 확인 | |
| 안전 장치 (압력 스위치 등) | 정상 작동 | 작동 테스트 (제조사 권장) | |
| 응축기/증발기 열교환 효율 | 기준 값 이상 | 입출구 온도차 확인, 스케일 여부 점검 | |
| 반기/연간 | 냉매 분석 및 보충 | 순도 및 양 | 전문 업체 의뢰, 필요 시 냉매 교체 |
| 압축기 오버홀 | 제조사 권장 주기 | 전문 업체 의뢰, 부품 교체 | |
| 시스템 종합 성능 테스트 | 설계 성능 유지 | 전문 장비 사용, 효율 분석 |
7. 적용 시 주의사항
Chiller 시스템을 산업 현장에 적용하고 운영할 때 다음과 같은 주의사항을 고려해야 합니다.
- 안전: 냉각 시스템은 고압 냉매 및 고전압 전기를 사용하므로, 유지보수 및 점검 시에는 항상 안전 수칙을 준수하고 관련 자격을 갖춘 인력만 작업해야 합니다. 냉매 누출 시에는 환기 및 개인 보호 장비 착용이 필수입니다.
- 품질: 냉각수의 수질 관리는 이 설비의 열교환 효율과 수명에 직접적인 영향을 미칩니다. 부적절한 수질은 스케일 형성, 부식, 미생물 번식 등을 유발하므로 주기적인 수질 검사 및 약품 처리가 중요합니다.
- Energy Efficiency: Cooling systems account for a significant portion of a plant’s total energy consumption. Energy costs should be reduced by optimizing operating settings, improving part-load operating efficiency, and conducting periodic performance analyses. In particular, efficient cooling-tower management has a major impact on the energy efficiency of water-cooled chillers. For a broader perspective on energy management strategies, refer to HVAC Systems: Practical, Site-Focused Strategies for Efficient Operation and Management.
- 생산 영향 및 리스크 관리: 이 설비 고장은 생산 라인 전체에 심각한 영향을 줄 수 있습니다. 예방 정비 계획 수립, 핵심 부품의 예비품 확보, 비상 가동 절차 마련을 통해 가동 중단 리스크를 최소화해야 합니다. 또한, Pressure Dew Point 관리: 압축 공기 시스템 성능 최적화 및 리스크 저감 방안과 같은 유틸리티 설비 간의 상호 의존성을 이해하는 것도 중요합니다.
- 변경 관리: 냉각 시스템의 용량 증설, 냉매 변경, 제어 로직 변경 등 중요한 변경 사항이 발생할 경우 반드시 공식 변경 관리 절차를 준수하고, 관련 문서를 업데이트한 뒤 충분한 시험을 거쳐야 합니다.
8. 제조사 또는 국제표준 출처
산업용 칠러의 운전 및 유지보수에 대한 심층적인 정보는 다음의 공신력 있는 출처를 참고할 수 있습니다.
- ASHRAE 핸드북: 냉동·공조 시스템 전반에 대한 기술 표준 및 가이드를 제공합니다. ASHRAE 공식 사이트
- 미국 에너지부 – Energy Saver/산업: 산업 설비의 에너지 효율을 최적화하는 방안에 대한 정보를 제공합니다. 특히 냉각 시스템의 에너지 절감 관련 자료를 확인할 수 있습니다. 미국 에너지부
- ISO 표준: 압축 공기 품질 및 기타 산업 표준에 대한 정보를 제공하며, 냉각 시스템 구성 요소의 품질 관리에 간접적으로 활용될 수 있습니다. ISO 공식 사이트
- Individual manufacturer manuals: The unique characteristics and detailed operating standards of each piece of equipment must be verified accurately through the manual provided by the relevant manufacturer.
Chiller 시스템의 효율적인 운전과 체계적인 관리는 산업 현장의 생산성과 에너지 효율에 지대한 영향을 미칩니다. 본문에서 제시된 운전 기준, 점검 우선순위, 그리고 리스크 관리 포인트를 명확히 숙지하고 적용하여 안정적이고 지속 가능한 냉각 시스템 운영을 이루어 나가야 합니다.
