Dew Point Meter 개요
Dew Point Meter는 공기나 가스의 수분 상태를 노점 또는 관련 수분값으로 측정한다. 센서 방식·압력범위·응답시간·측정 단위는 모델 사양을 따른다.
Utility 적용
CDA Dryer 출구, Main Header, Remote POU, Instrument Air와 질소·공정가스의 수분 상태를 확인한다. 노점값은 샘플링 위치와 압력조건에 따라 달라질 수 있다.
측정 전 준비
- 요구 노점·가스·압력·온도·측정점 정의
- 센서 교정·필터·튜빙·누설·응축수 상태 확인
- 샘플 라인 재질·길이·유량·응답시간 확인
- 초기 purge와 안정화 시간을 확보
안전 주의사항
고압·가스 종류·질식·독성·가연성 위험을 먼저 평가한다. 압력 조절과 감압장치를 사용하고 배출가스를 안전한 위치로 유도한다. 센서가 허용하지 않는 액체·오염을 유입하지 않는다.
올바른 측정 위치

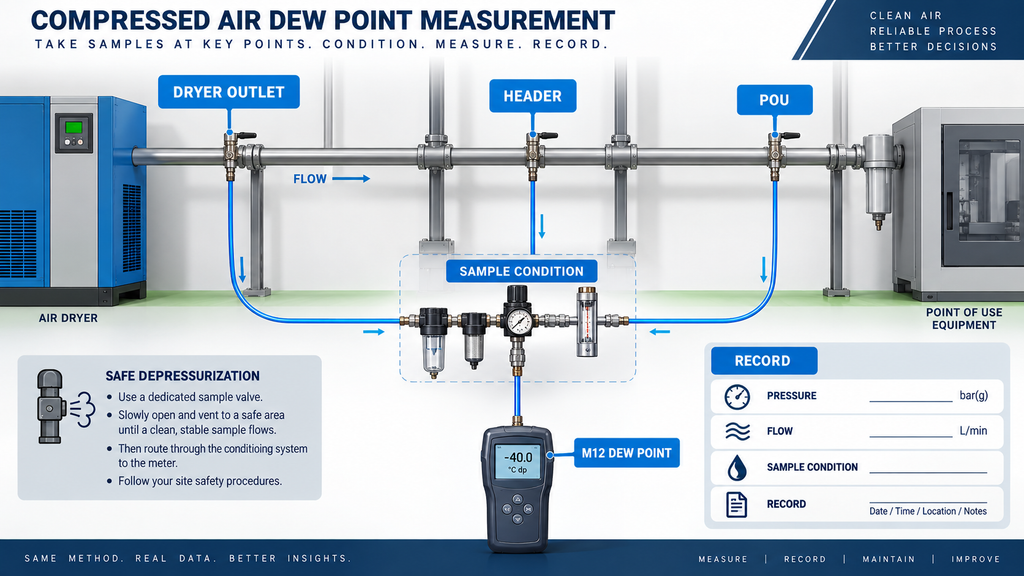

Dryer 출구와 Header·POU를 구분해 측정한다. 샘플 포인트가 dead leg인지, 배관 누설·외기 유입이 없는지 확인하고, 동일 위치·압력·유량을 유지한다.
현장 측정 순서
- 가스·압력·온도·운전상태를 기록한다.
- 샘플 라인을 purge하고 누설을 확인한다.
- 센서 zero·범위·단위를 확인한다.
- 표시값이 안정될 때까지 기다린 뒤 기록한다.
- 동일 조건에서 반복하고 Dryer 성능·Baseline과 비교한다.
측정값 해석
노점은 압력·온도·샘플 라인·응답시간과 함께 해석한다. Dryer 출구가 정상이어도 Header·POU에서 수분이 증가할 수 있고, 반대로 샘플링 오류가 높은 값을 만들 수 있다. 단일 수치로 전체 계통을 대표하지 않는다.
정상·비정상 판단
공정 요구조건·OEM Dryer 기준·적용 표준과 동일 위치·압력·운전조건의 Baseline을 사용한다. 노점 상승은 Dryer 용량·재생·밸브·누설·응축수·샘플계통을 분리해 확인한다.
흔한 측정 오류
샘플 라인 누설, purge 부족, 응축수 유입, dead leg, 외기 혼입, 압력 변화, 센서 교정 만료, 안정화 전 기록과 단위 혼동이 흔하다.
이상값 추가 점검
Dryer 입출구·Header·POU를 같은 시간축으로 비교하고 재생상태·Filter·배수·밸브·샘플라인을 점검한다. 필요하면 독립 계측기로 교차검증한다.
조치 후 Verification
동일 샘플 포인트·압력·유량·purge·안정화 조건으로 재측정한다. 요구 노점 유지, 계통 위치별 Trend 회복과 재발 여부를 확인한다.
Baseline / Trend 관리
가스·측정점·압력·온도·유량·샘플라인·센서 ID·교정상태·안정화시간·노점·시각을 함께 저장한다.
References
- ISO 8573 series, compressed air contaminants and measurement
- ISO 7183, compressed-air dryers performance testing
- Dew point meter and dryer manufacturer application manual
현장 품질보강
CDA에서는 Dryer 출구·Main Header·POU를 같은 시간축으로 비교해 압축공기 품질과 수분 재유입을 분리한다. Pressure Dew Point(PDP)는 현재 압력에서의 노점이며, Atmospheric Dew Point는 대기압으로 환산한 노점이므로 압력조건을 바꾸어 직접 비교하지 않는다. 정상은 ISO 8573·공정 요구조건·OEM Dryer 기준과 동일 위치·압력·유량의 Baseline을 만족하는 상태다. 이상은 purge 부족, 샘플라인 누설·dead leg·외기 혼입·응축·센서 교정/안정화 오류를 배제한 뒤 PDP 상승이 반복될 때 판정한다. RCA는 샘플링계통 → 압력/유량조건 → Dryer 재생·밸브·배수 → Header/POU 누설·응축 순으로 분리한다. 조치 후 동일 PDP 조건에서 재측정하고 위치별 Trend와 요구 노점 유지 여부를 확인한다.
Utility 적용 Example
CDA Dryer 출구가 정상이어도 Header에서 PDP가 상승하면 샘플라인 purge·누설·배수·분기 dead leg을 순서대로 확인하고, POU에서만 상승하면 해당 분기와 사용점의 외기 유입·응축·필터를 비교한다.
- 제품 선택
- 실무형: Vaisala DMT152 Dew Point Transmitter
- 전문형: Michell Easidew TX I.S. Dew-Point Transmitter
- 공식 제품: https://www.michell.com/us/products/easidew_tx_i_s_with_nec_sample_block.htm
- 공식 Manual: https://www.michell.com/downloads/manuals/Easidew_I.S._97099_Manual_v16-5.pdf
- Vaisala DMT152는 공식 자료상 저노점 측정용 모델이며 단종 안내가 있으므로 신규 프로젝트는 제조사 후속 모델과 호환성을 확인한다. Michell Easidew TX I.S.는 위험지역 적용 시 공식 인증·샘플링 조건을 확인한다.
- 가격은 RFQ로 확인한다.
