반도체 제조사업장 VSD 컴프레서: 에너지 절감과 최적 운영 전략

CDA / / 댓글 달기

게시일 2026.07.25

핵심 요약

반도체 제조사업장에서 압축 공기(CDA)는 생산 공정의 핵심 유틸리티로, VSD(Variable Speed Drive) 컴프레서는 가변적인 공정 부하에 맞춰 효율적으로 압축 공기를 공급함으로써 상당한 에너지 절감 효과를 제공합니다. 그러나 단순히 VSD 설비를 도입하는 것만으로는 충분하지 않습니다. 최적의 에너지 효율을 달성하고 안정적인 운영을 유지하기 위해서는 현장 운영 기준, 주요 리스크 관리, 정밀한 계측 및 분석, 체계적인 유지보수, 그리고 지속적인 개선 활동이 필수적입니다. 본 글은 VSD 컴프레서의 에너지 절감 잠재력을 극대화하고, 안정적인 공정 지원을 위한 실질적인 운영 관리 전략을 제시합니다.

설비 역할

반도체 제조 공정에서 압축 공기(CDA, Clean Dry Air)는 단순한 유틸리티를 넘어 생산의 핵심 요소입니다. 웨이퍼 이송 로봇의 액추에이터 구동, 공정 챔버의 퍼지(Purge) 및 에어 커튼 형성, 각종 밸브 및 댐퍼 제어, 그리고 클린룸 환경 유지 등 다양한 공정에 필수적으로 사용됩니다. 이러한 압축 공기는 고순도, 저이슬점, 무유분(Oil-free) 특성을 요구하며, 안정적인 압력과 유량 공급이 생산 수율 및 장비 가동률에 직접적인 영향을 미칩니다.

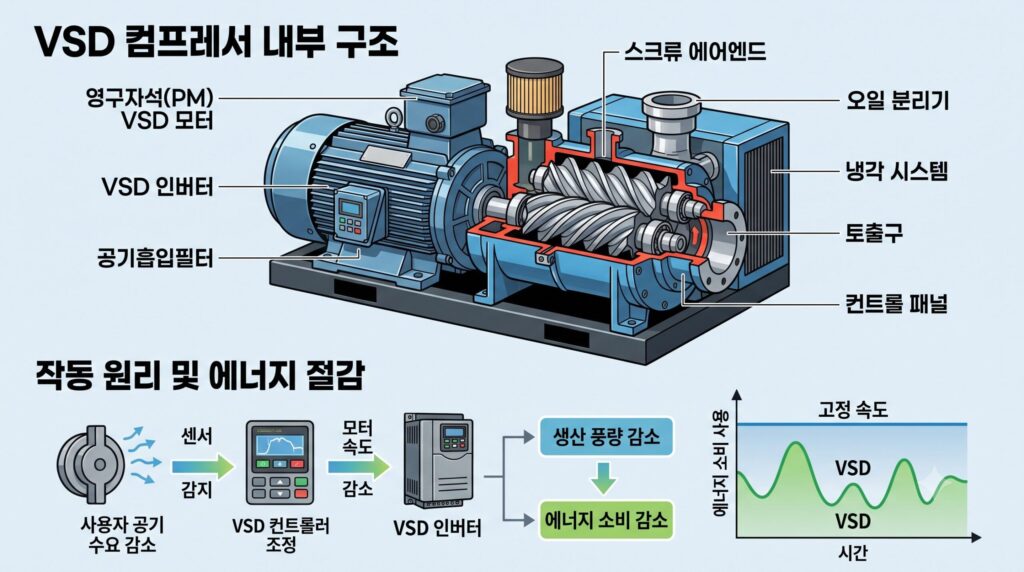

VSD 컴프레서는 이러한 반도체 공정의 가변적인 압축 공기 수요에 가장 효율적으로 대응하는 설비입니다. 기존의 정속형(Fixed Speed) 컴프레서가 부하 변동에 따라 로드/언로드(Load/Unload) 운전을 반복하며 불필요한 에너지를 소비하는 반면, VSD 컴프레서는 인버터 제어를 통해 모터 회전 속도를 실시간으로 조절하여 필요한 만큼의 압축 공기만을 생산합니다. 이는 곧 에너지 소비를 최소화하고, 압력 변동폭을 줄여 공정 안정성을 향상시키는 데 크게 기여합니다.

주요 리스크

VSD 컴프레서의 운영에는 효율성 증대와 함께 관리해야 할 여러 리스크가 존재합니다. 이러한 리스크를 사전에 인지하고 관리하는 것이 안정적인 공정 운영과 에너지 절감 목표 달성에 중요합니다.

  • 과도한 에너지 소비:
    • 원인: 부적절한 압력 설정(필요 이상으로 높은 압력), 시스템 누설 과다, 에어 필터 막힘, 냉각 효율 저하, VSD 제어 로직 비효율(PID 튜닝 불량), 컴프레서 간 부하 분배 불균형.
    • 영향: 운영 비용 증가, 탄소 배출량 증가.
  • 압력 불안정:
    • 원인: VSD 제어 응답 속도 지연, 시스템 내 압축 공기 저장 용량 부족(리시버 탱크 용량 부족), 급격한 부하 변동, 압력 센서 오차.
    • 영향: 공정 장비 오작동, 생산 수율 저하, 제품 불량 발생.
  • 설비 고장 및 가동 중단:
    • 원인: VSD 인버터 과열/과전류, 모터 베어링 마모, 에어엔드(Air-end) 손상, 오일 시스템 문제, 드라이어 고장, 전원 품질 문제(Harmonic Distortion).
    • 영향: 압축 공기 공급 중단, 생산 라인 정지, 막대한 경제적 손실.
  • 압축 공기 품질 저하:
    • 원인: 드라이어 고장(이슬점 상승), 오일 필터/세퍼레이터 손상(유분 유입), 흡기 필터 불량(이물질 유입).
    • 영향: 공정 장비 오염, 제품 불량, 장비 수명 단축.
  • 누설 과다:
    • 원인: 배관 연결부, 밸브, 호스, 공정 장비 연결부 등의 노후화 및 손상.
    • 영향: 컴프레서 불필요한 가동 증가, 에너지 낭비, 압력 강하.

Alarm 설정 원칙

VSD 컴프레서의 안정적인 운영과 잠재적 문제 조기 감지를 위해 정확한 알람 설정은 필수적입니다. 알람은 단순히 경고를 넘어, 문제 발생 시 신속한 대응을 위한 중요한 지표가 됩니다.

주요 알람 항목 및 설정 기준

알람 항목설정 원칙설정 기준 (예시)비고
토출 압력 (고압)공정 요구 압력 상한선 + 안전 마진공정 요구 압력 + 0.5 bar (경고), + 1.0 bar (트립)과도한 압력은 에너지 낭비 및 설비 부하 증가
토출 압력 (저압)공정 요구 압력 하한선 – 안전 마진공정 요구 압력 – 0.5 bar (경고), – 1.0 bar (트립)압력 부족은 공정 장비 오작동 유발
토출 온도 (고온)제조사 권고치 및 오일 열화 방지제조사 권고 최대 온도 – 5°C (경고), 최대 온도 (트립)에어엔드, 오일 열화, 화재 위험
모터 전류 (과전류)모터 정격 전류의 일정 비율 초과정격 전류의 110% (경고), 120% (트립)모터 과부하, VSD 인버터 손상 위험
VSD 인버터 오류인버터 자체 진단 코드 발생 시제조사별 특정 오류 코드 (경고/트립)인버터 내부 부품 이상, 제어 문제
이슬점 (고이슬점)공정 요구 이슬점 상한선 초과공정 요구 이슬점 + 3°C (경고), + 5°C (트립)압축 공기 품질 저하, 배관 및 장비 부식
차압 (필터 막힘)흡기/오일/라인 필터 전후 차압 상승제조사 권고 최대 차압의 80% (경고), 100% (트립)효율 저하, 설비 부하 증가
진동 (고진동)모터, 에어엔드 등 주요 회전부 진동 증가기준 진동 레벨의 2배 (경고), 3배 (트립)베어링 손상, 설비 고장 전조

알람 설정 원칙

  • 공정 요구사항 우선: 모든 알람 설정은 반도체 공정의 안정적인 운영을 최우선으로 고려해야 합니다.
  • 제조사 권고치 준수: 설비 제조사에서 제시하는 운전 범위 및 알람 기준을 기본으로 설정합니다.
  • 과거 데이터 분석: 장기간의 운전 데이터를 분석하여 정상 운전 범위와 이상 징후 발생 시의 패턴을 파악하고, 이를 알람 설정에 반영합니다.
  • 단계별 알람: 경고(Warning)와 트립(Trip) 알람을 구분하여, 경고 발생 시 선제적인 조치를 취할 수 있도록 합니다.
  • 오경보 최소화: 너무 민감한 알람 설정은 잦은 오경보로 인해 작업자의 피로도를 높이고 실제 위험에 대한 인지도를 떨어뜨릴 수 있으므로, 적절한 마진을 두어 오경보를 최소화합니다.
  • 정기적인 검토 및 조정: 공정 변경, 설비 노후화, 계절 변화 등에 따라 알람 설정값을 정기적으로 검토하고 필요 시 조정합니다.

계측값과 계산 사례

VSD 컴프레서의 에너지 효율을 관리하고 최적화하기 위해서는 정확한 계측과 데이터 분석이 필수적입니다. 주요 계측값과 이를 활용한 계산 사례를 통해 에너지 절감 기회를 발굴할 수 있습니다.

주요 계측 항목

  • 전력 (Power): 컴프레서 모터의 소비 전력 (kW, kWh)
  • 압력 (Pressure): 토출 압력 (barG, psi), 시스템 압력
  • 유량 (Flow Rate): 토출 유량 (m³/min, CFM)
  • 온도 (Temperature): 흡기 온도, 토출 온도, 오일 온도, 냉각수 온도
  • 이슬점 (Dew Point): 압축 공기의 이슬점 (°Cdp)
  • 진동 (Vibration): 모터, 에어엔드 등 주요 회전부

계산 사례

1. 비동력 (Specific Power) 계산

비동력은 단위 유량의 압축 공기를 생산하는 데 필요한 전력을 나타내는 지표로, 컴프레서의 에너지 효율을 평가하는 가장 중요한 KPI 중 하나입니다. 낮을수록 효율이 좋습니다.

  • 측정값:
    • 컴프레서 소비 전력 (P): 150 kW
    • 토출 유량 (Q): 25 m³/min
  • 계산식: 비동력 (Specific Power, kWh/m³) = P (kW) / Q (m³/min)
  • 계산: 150 kW / 25 m³/min = 6.0 kWh/m³
  • 활용: 이 값이 제조사 권고치나 목표치보다 높다면, 필터 막힘, 압력 설정 과다, 누설 등의 문제점을 의심하고 개선 조치를 취해야 합니다. 정기적으로 추이를 모니터링하여 효율 저하를 조기에 감지합니다.

2. 누설량 계산 (압력 강하법)

압축 공기 시스템의 누설은 에너지 낭비의 주범입니다. 생산이 없는 야간이나 휴일에 컴프레서를 정지시키고 압력 강하를 측정하여 누설량을 추정할 수 있습니다.

  • 측정값:
    • 시스템 용적 (V): 100 m³ (배관 및 리시버 탱크 총 용적)
    • 초기 압력 (P1): 7.0 barG
    • 10분 후 압력 (P2): 6.5 barG
    • 측정 시간 (T): 10분
    • 컴프레서 평균 토출 압력 (P_avg): 7.0 barG
  • 계산식: 누설량 (m³/min) = (V * (P1 – P2)) / (T * (P_avg + 1))
  • 계산: (100 m³ * (7.0 – 6.5)) / (10 min * (7.0 + 1)) = (100 * 0.5) / (10 * 8) = 50 / 80 = 0.625 m³/min
  • 활용: 이 누설량은 컴프레서가 불필요하게 생산해야 하는 공기량이며, 이를 전력으로 환산하여 연간 에너지 손실 비용을 추정할 수 있습니다. 누설률이 전체 생산량의 10%를 초과하면 심각한 수준으로 간주하고 적극적인 누설 탐지 및 수리 계획을 수립해야 합니다.

3. 에너지 절감량 계산 (압력 최적화 사례)

시스템 압력을 1 bar 낮추면 약 7~10%의 에너지 절감 효과를 얻을 수 있습니다.

  • 측정값:
    • 현재 평균 소비 전력 (P_current): 150 kW
    • 현재 평균 토출 압력 (P_current_bar): 7.0 barG
    • 목표 평균 토출 압력 (P_target_bar): 6.0 barG
    • 연간 가동 시간 (H): 8760 시간
  • 계산식: 절감률 (%) = (현재 압력 – 목표 압력) / (현재 압력 + 1) * 10 (대략적인 절감 계수)
  • 계산: 절감률 = (7.0 – 6.0) / (7.0 + 1) * 10 = 1 / 8 * 10 = 12.5%
  • 연간 절감 전력: 150 kW * 0.125 = 18.75 kW
  • 연간 절감 에너지: 18.75 kW * 8760 h = 164,000 kWh
  • 활용: 압력 최적화를 통해 얻을 수 있는 구체적인 에너지 절감량을 예측하고, 이를 바탕으로 투자 대비 효과를 분석하여 개선 프로젝트의 우선순위를 결정합니다.

Root Cause 분석

VSD 컴프레서의 에너지 효율 저하 또는 잦은 트립 발생과 같은 문제에 직면했을 때, 근본 원인(Root Cause)을 찾아 해결하는 것이 중요합니다. 다음은 ‘VSD 컴프레서의 비동력(Specific Power)이 지속적으로 상승하여 에너지 효율이 저하되는 문제’에 대한 Root Cause 분석 사례입니다.

문제 정의

최근 3개월간 VSD 컴프레서의 비동력(kWh/m³)이 목표치(예: 6.0 kWh/m³)를 초과하여 6.5 ~ 7.0 kWh/m³ 수준으로 지속적으로 상승하고 있음.

Root Cause 분석 (5 Whys 기법 활용)


  1. 왜 비동력이 상승하는가?
    → 동일한 유량을 생산하는 데 더 많은 전력이 소모되기 때문이다.



  2. 왜 더 많은 전력이 소모되는가?
    → 컴프레서가 더 높은 부하에서 운전되거나, 효율이 저하되었기 때문이다.


  3. 왜 컴프레서가 더 높은 부하에서 운전되거나 효율이 저하되었는가?
    → 여러 가지 가능성이 있다:

    • 가설 1: 시스템 압력 설정이 필요 이상으로 높게 유지되고 있다.
      → (Why?) 공정 요구사항보다 높은 압력으로 설정되어 있거나, 압력 센서의 오차로 인해 실제보다 낮은 압력으로 인식하고 더 높은 압력을 유지하려 할 수 있다.
    • 가설 2: 압축 공기 시스템의 누설이 증가했다.
      → (Why?) 배관, 밸브, 호스 등의 노후화 또는 손상으로 인해 누설량이 증가하여 컴프레서가 불필요하게 더 많은 공기를 생산하고 있다.
    • 가설 3: 흡기 필터 또는 오일 세퍼레이터 필터가 심하게 막혔다.
      → (Why?) 필터 교체 주기가 경과했거나, 흡기 환경이 좋지 않아 필터가 조기에 오염되어 공기 흡입 저항이 커졌기 때문이다.
    • 가설 4: 냉각 시스템의 효율이 저하되었다.
      → (Why?) 냉각기 핀 오염, 냉각수 유량 부족, 냉각수 온도 상승 등으로 인해 압축 공기 및 오일 온도가 높아져 컴프레서의 효율이 떨어지고 있다.
    • 가설 5: VSD 인버터 또는 제어 로직에 문제가 있다.
      → (Why?) 인버터의 노후화, PID 제어 파라미터의 부적절한 튜닝, 센서 오차 등으로 인해 부하 변동에 대한 응답성이 떨어지거나 최적의 속도로 운전되지 못하고 있다.
    • 가설 6: 컴프레서 에어엔드 또는 모터의 기계적 마모가 진행되고 있다.
      → (Why?) 장기간 운전으로 인한 부품 노후화로 내부 마찰이 증가하거나 압축 효율이 저하되었기 때문이다.

조치 계획 수립

위 가설들을 바탕으로 현장 점검 및 데이터 분석을 통해 근본 원인을 특정하고 다음과 같은 조치 계획을 수립합니다.

  1. 압력 설정 최적화: 공정 최소 요구 압력을 재확인하고, VSD 컴프레서의 압력 설정값을 최소화합니다. (가설 1 검증)
  2. 누설 탐지 및 수리: 초음파 누설 탐지기를 사용하여 시스템 전반의 누설 지점을 찾아 즉시 수리합니다. (가설 2 검증)
  3. 필터 점검 및 교체: 흡기 필터, 오일 세퍼레이터 필터의 차압을 확인하고, 필요 시 교체합니다. (가설 3 검증)
  4. 냉각 시스템 점검: 냉각기 핀 청소, 냉각수 유량 및 온도 확인, 냉각수 필터 점검 등을 수행합니다. (가설 4 검증)
  5. VSD 제어 로직 점검 및 튜닝: VSD 인버터의 운전 데이터를 분석하고, PID 제어 파라미터를 재튜닝하여 부하 변동에 대한 응답성을 최적화합니다. (가설 5 검증)
  6. 설비 정밀 진단: 필요 시 전문 업체에 의뢰하여 에어엔드, 모터 등의 정밀 진단(진동 분석, 오일 분석 등)을 수행합니다. (가설 6 검증)

현장 대응 순서

VSD 컴프레서에서 이상 징후가 감지되거나 알람이 발생했을 때, 신속하고 체계적인 현장 대응은 설비의 추가 손상을 방지하고 생산 공정의 안정성을 유지하는 데 매우 중요합니다.

1. 알람 발생 시 현장 대응

  1. 1차 상황 인지 및 확인:
    • 중앙 제어 시스템(SCADA/BMS) 또는 현장 제어반에서 발생한 알람 내용을 즉시 확인합니다.
    • 알람 발생 시각, 종류, 해당 설비(컴프레서 호기)를 정확히 파악합니다.
  2. 현장 육안 점검:
    • 해당 컴프레서로 이동하여 육안으로 이상 징후를 확인합니다 (연기, 누유, 과도한 소음, 진동, 이상한 냄새 등).
    • 계기판의 압력, 온도, 전류 값 등을 확인하여 알람 내용과 일치하는지, 다른 이상 값은 없는지 확인합니다.
  3. 안전 확보:
    • 위험 요소(고온, 고압, 회전체, 전기)가 없는지 확인하고, 필요 시 안전 장비를 착용합니다.
    • 설비 주변에 다른 작업자가 없는지 확인하고, 접근 통제를 실시합니다.
  4. 비상 조치 (트립 알람 시):
    • 설비가 자동으로 트립된 경우, 재가동을 시도하기 전에 반드시 원인을 파악합니다.
    • 공정 영향 최소화를 위해 예비 컴프레서 자동 기동 여부를 확인하고, 필요 시 수동으로 기동합니다.
    • 주요 밸브(토출 밸브 등)를 잠그고, 전원 차단 등 추가적인 안전 조치를 취합니다.
  5. 상황 보고:
    • 발생한 알람 내용, 현장 확인 결과, 취한 조치 등을 상위 관리자 및 관련 부서(생산, 설비 유지보수)에 즉시 보고합니다.
    • 정확한 정보 전달을 위해 육하원칙(언제, 어디서, 무엇을, 어떻게, 왜, 누가)에 따라 보고합니다.
  6. 원인 분석 및 복구 계획:
    • 보고 후, 상세한 원인 분석을 시작합니다 (Root Cause 분석 참조).
    • 필요 시 설비 제조사 또는 전문 기술팀에 지원을 요청합니다.
    • 분석된 원인을 바탕으로 복구 계획을 수립하고, 필요한 부품 및 자원을 확보합니다.
  7. 복구 및 재가동:
    • 수리 및 점검이 완료되면, 안전 절차에 따라 설비를 재가동합니다.
    • 재가동 후에는 일정 시간 동안 설비의 운전 상태를 면밀히 모니터링하여 이상 유무를 재확인합니다.

2. 에너지 비효율 감지 시 현장 대응

  1. 데이터 모니터링 및 추이 분석:
    • 정기적으로 비동력(Specific Power), 토출 압력, 유량, 전력 소비량 등의 데이터를 모니터링하고 추이를 분석합니다.
    • KPI 보고서 등을 통해 효율 저하 징후를 조기에 감지합니다.
  2. 현장 점검 및 데이터 수집:
    • 효율 저하가 의심되는 컴프레서에 대해 현장 점검을 실시합니다.
    • 흡기/토출 온도, 오일 온도, 필터 차압, 냉각수 온도 및 유량 등을 추가로 측정하고 기록합니다.
    • 누설 탐지기를 사용하여 시스템 전반의 누설 여부를 확인합니다.
  3. 원인 가설 설정 및 검증:
    • 수집된 데이터를 바탕으로 효율 저하의 잠재적 원인(필터 막힘, 누설, 압력 설정 과다, 냉각 불량 등)에 대한 가설을 설정합니다.
    • 각 가설에 대해 추가적인 점검이나 테스트를 통해 검증합니다.
  4. 개선 계획 수립:
    • 근본 원인이 파악되면, 이를 해결하기 위한 구체적인 개선 계획을 수립합니다. (예: 필터 교체, 누설 수리, 압력 설정 최적화, VSD 제어 로직 튜닝 등)
    • 개선 계획에는 예상 효과, 소요 시간, 필요한 자원, 담당자 등을 명시합니다.
  5. 개선 조치 실행:
    • 수립된 계획에 따라 개선 조치를 실행합니다.
    • 필요 시 변경관리(MOC) 절차를 준수합니다.
  6. 효과 모니터링 및 검증:
    • 개선 조치 후, 일정 기간 동안 해당 컴프레서의 비동력 및 기타 운전 데이터를 지속적으로 모니터링하여 개선 효과를 검증합니다.
    • 목표치 달성 여부를 확인하고, 미달성 시 추가적인 분석 및 조치를 계획합니다.

PM 점검표

VSD 컴프레서의 안정적인 운영과 최적의 에너지 효율 유지를 위해서는 체계적인 예방 정비(PM, Preventive Maintenance)가 필수적입니다. 다음은 주요 점검 항목을 포함하는 PM 점검표의 예시입니다.

VSD 컴프레서 PM 점검표 (예시)

점검 주기점검 항목점검 내용조치 사항비고
일일 점검운전 상태 확인압력, 온도, 전류, 유량 등 주요 운전 파라미터 확인이상 시 보고 및 조치SCADA/현장 제어반
알람/경고 확인발생한 알람/경고 메시지 확인 및 기록원인 파악 및 조치
누설 여부 확인육안으로 배관, 호스 연결부 누설 여부 확인누설 발견 시 보고 및 수리 계획
응축수 배출자동 드레인 트랩 작동 여부 및 수동 배출 확인막힘 시 청소 또는 교체
주변 환경설비 주변 청결 상태, 환기 상태 확인청소, 환기 개선
주간 점검필터 차압 확인흡기 필터, 오일 필터, 라인 필터 전후 차압 확인기준치 초과 시 교체 계획
오일 레벨 확인오일 레벨 게이지 확인 (정지 후)부족 시 보충제조사 권고 오일 사용
냉각기 상태냉각기 핀 오염 여부 육안 확인오염 시 청소 계획
VSD 인버터 상태인버터 팬 작동, 표시창 오류 메시지 확인이상 시 보고 및 점검
월간 점검전기 단자 조임주요 전원 단자, 모터 단자 조임 상태 확인느슨할 시 재조임전원 차단 후 작업
안전 밸브 작동안전 밸브 수동 작동 테스트 (짧게)작동 불량 시 교체
드라이어 점검냉매 압력, 이슬점, 드레인 작동 상태 확인이상 시 조치
벨트 장력/마모(벨트 구동형의 경우) 벨트 장력 및 마모 상태 확인조정 또는 교체
진동 측정주요 회전부(모터, 에어엔드) 진동 측정 (필요 시)기준치 초과 시 정밀 진단
누설 정밀 점검초음파 누설 탐지기로 시스템 전반 누설 점검발견 즉시 수리
분기 점검오일 분석오일 샘플 채취 후 분석 (수분, 금속 마모분, 점도 등)오염/열화 시 교체
필터 교체흡기 필터, 오일 필터, 오일 세퍼레이터 필터 교체운전 시간 또는 차압 기준
냉각기 청소냉각기 핀 압축 공기 또는 세척제로 청소
VSD 인버터 점검인버터 내부 먼지 제거, 커패시터 상태 확인전문가 수행 권장
배관 및 밸브 점검배관 부식, 밸브 작동 상태, 플랜지 조임 확인수리 또는 교체
연간 점검에어엔드 오버홀제조사 권고 주기에 따라 에어엔드 오버홀 또는 교체전문 업체 수행
모터 베어링 교체모터 베어링 교체 (운전 시간 기준)
드라이어 흡착제 교체(흡착식 드라이어의 경우) 흡착제 교체
전기 시스템 점검차단기, 케이블, 접지 상태 등 전기 시스템 전반 점검

점검표 활용 원칙

  • 정기적인 업데이트: 설비의 운전 환경, 노후도, 제조사 권고 사항 변경 등에 따라 점검표를 정기적으로 업데이트합니다.
  • 기록 및 추이 관리: 모든 점검 결과 및 조치 사항을 상세히 기록하고, 주요 파라미터의 추이를 관리하여 이상 징후를 조기에 파악합니다.
  • 교육 및 훈련: 점검을 수행하는 모든 작업자에게 점검 항목, 방법, 안전 수칙 등에 대한 충분한 교육 및 훈련을 제공합니다.
  • 전문가 활용: 특정 점검 항목(예: 에어엔드 오버홀, VSD 인버터 정밀 점검)은 전문 지식과 장비가 필요하므로, 제조사 또는 전문 서비스 업체의 도움을 받는 것을 고려합니다.

KPI 보고 표

VSD 컴프레서의 에너지 절감 성과와 운영 효율성을 객관적으로 평가하고 관리하기 위해서는 핵심 성과 지표(KPI, Key Performance Indicator)를 설정하고 정기적으로 보고하는 것이 중요합니다. 다음은 반도체 제조사업장에서 활용할 수 있는 KPI 보고 표의 예시입니다.

VSD 컴프레서 운영 및 에너지 절감 KPI 보고 표 (월간/분기)

KPI 항목측정 단위목표치전월 실적금월 실적달성률 (%)추이 분석 및 코멘트
1. 비동력 (Specific Power)kWh/m³≤ 6.06.26.198.4%전월 대비 소폭 개선. 지속적인 압력 최적화 및 누설 관리 필요.
2. 누설률%≤ 5%7%6%85.7%누설 탐지 및 수리 활동으로 개선. 다음 달 5% 달성 목표.
3. 에너지 절감량kWh(목표치)150,000165,000110%압력 최적화 및 노후 필터 교체 효과. 연간 목표 달성 순항 중.
4. 가동률%≥ 99.5%99.8%99.7%100.2%안정적인 가동률 유지. PM 준수율이 높은 영향.
5. PM 준수율%100%100%95%95%월간 필터 교체 일정 지연 발생. 다음 달 만회 계획 수립.
6. 알람 발생 건수건수≤ 21250%VSD 인버터 과전류 알람 1건 발생 (원인: 전원 품질 일시 저하).
7. 이슬점 안정성°Cdp≤ -40-42-4197.6%안정적인 이슬점 유지. 드라이어 PM 주기 준수 중요.
8. 시스템 압력 변동폭bar≤ 0.10.080.0988.9%VSD 제어 로직 튜닝으로 안정적인 압력 유지.

KPI 관리 및 활용 방안

  • 목표 설정: 제조사 권고치, 과거 데이터, 벤치마킹, 공정 요구사항 등을 기반으로 현실적이고 도전적인 목표치를 설정합니다.
  • 정기적인 측정 및 보고: 월간 또는 분기별로 KPI를 측정하고 보고하여 성과를 투명하게 공유합니다.
  • 추이 분석: 단순히 현재 실적뿐만 아니라 과거 데이터와의 추이를 분석하여 개선 또는 악화 요인을 파악합니다.
  • 성과 기반 의사결정: KPI 보고서를 바탕으로 에너지 절감 프로젝트의 우선순위를 정하고, 예산 배정 및 인력 투입 등 관리자의 의사결정을 지원합니다.
  • 피드백 및 개선: KPI 달성 여부에 대한 피드백을 제공하고, 미달성 시 원인 분석 및 개선 계획을 수립하여 지속적인 성능 향상을 도모합니다.
  • 시각화: 그래프나 차트를 활용하여 KPI 추이를 시각적으로 표현하면 이해도를 높일 수 있습니다.

에너지 절감

VSD 컴프레서는 그 자체로 에너지 절감 기술이지만, 최적의 효율을 달성하기 위해서는 다각적인 접근과 지속적인 관리가 필요합니다. 다음은 VSD 컴프레서 시스템에서 에너지를 절감할 수 있는 주요 전략들입니다.

1. 압력 최적화 (Pressure Optimization)

  • 전략: 공정에서 요구하는 최소한의 압력을 유지합니다. 압력을 1 bar 낮추면 약 7~10%의 에너지 절감 효과가 있습니다.
  • 실행 방안:
    • 각 공정 장비의 최소 작동 압력을 정확히 파악합니다.
    • 시스템 전체의 압력 강하를 최소화하여 컴프레서 토출 압력을 낮출 수 있는 여유를 확보합니다.
    • VSD 컴프레서의 제어 압력 설정값을 단계적으로 낮추면서 공정 안정성을 모니터링합니다.

2. 누설 관리 (Leakage Management)

  • 전략: 압축 공기 시스템의 누설은 가장 큰 에너지 낭비 요인 중 하나입니다. 누설을 줄이는 것은 컴프레서의 불필요한 가동을 줄여 에너지를 절감합니다.
  • 실행 방안:
    • 정기적으로 초음파 누설 탐지기를 사용하여 배관, 밸브, 호스, 피팅 등 시스템 전반의 누설 지점을 탐지합니다.
    • 탐지된 누설은 즉시 수리하거나 교체합니다.
    • 생산이 없는 야간이나 휴일에 압력 강하 테스트를 통해 시스템 전체의 누설률을 평가하고 목표치를 설정하여 관리합니다.

3. VSD 제어 로직 최적화 (VSD Control Logic Optimization)

  • 전략: VSD 컴프레서가 부하 변동에 가장 효율적으로 반응하도록 제어 로직을 최적화합니다.
  • 실행 방안:
    • PID 제어 파라미터(비례, 적분, 미분)를 현장 부하 패턴에 맞게 정밀하게 튜닝하여 압력 변동폭을 최소화하고 응답성을 향상시킵니다.
    • 여러 대의 컴프레서가 운전될 경우, 마스터 컨트롤러를 통해 VSD 컴프레서와 정속형 컴프레서의 부하 분배를 최적화하여 VSD 컴프레서가 항상 효율적인 운전 영역에서 작동하도록 합니다.

4. 설비 효율 개선 및 유지보수

  • 전략: 컴프레서 및 주변 설비의 성능을 최상으로 유지하여 에너지 효율을 극대화합니다.
  • 실행 방안:
    • 필터 관리: 흡기 필터, 오일 필터, 라인 필터의 차압을 정기적으로 확인하고, 막힘이 발생하기 전에 교체하여 압력 손실을 줄이고 효율을 높입니다.
    • 냉각 시스템 관리: 냉각기 핀 청소, 냉각수 유량 및 온도 관리, 냉각수 필터 교체 등을 통해 냉각 효율을 유지하여 컴프레서의 운전 온도를 최적화합니다.
    • 오일 관리: 정기적인 오일 분석 및 교체를 통해 오일의 윤활 및 냉각 성능을 유지하고, 에어엔드의 마모를 방지합니다.
    • 드라이어 효율: 드라이어의 이슬점 성능을 주기적으로 확인하고, 재생 공기량 최적화, 흡착제 교체 등을 통해 드라이어의 에너지 소비를 줄입니다.

5. 폐열 회수 시스템 (Heat Recovery System)

  • 전략: 컴프레서 운전 중 발생하는 폐열을 회수하여 다른 용도로 활용함으로써 전체적인 에너지 효율을 높입니다.
  • 실행 방안:
    • 컴프레서에서 발생하는 열을 온수 생산, 난방, 또는 다른 공정용 열원으로 활용하는 시스템을 구축합니다.
    • 특히, 수냉식 컴프레서의 경우 냉각수를 직접 가열하여 온수로 활용하는 것이 효과적입니다.

6. 시스템 통합 제어 및 모니터링

  • 전략: 전체 압축 공기 시스템을 통합적으로 제어하고 실시간으로 모니터링하여 최적의 운전 상태를 유지합니다.
  • 실행 방안:
    • 중앙 제어 시스템(SCADA/BMS)을 통해 모든 컴프레서의 운전 데이터를 실시간으로 수집하고 분석합니다.
    • AI 기반의 예측 유지보수 및 최적 제어 시스템을 도입하여 에너지 소비를 예측하고 자동으로 제어 파라미터를 조정합니다.
    • 에너지 관리 시스템(EnMS, ISO 50001)을 구축하여 에너지 절감 활동을 체계적으로 관리합니다.

변경관리 (Management of Change, MOC)

반도체 제조사업장에서 VSD 컴프레서 시스템에 대한 변경은 설비의 성능, 에너지 효율, 그리고 공정 안정성에 중대한 영향을 미칠 수 있습니다. 따라서 모든 변경 사항은 체계적인 변경관리(MOC) 절차를 통해 신중하게 관리되어야 합니다. MOC는 잠재적 위험을 평가하고, 필요한 조치를 취하며, 변경 사항을 문서화하여 안전하고 효율적인 운영을 보장하는 핵심 프로세스입니다.

변경관리(MOC)의 중요성

  • 안전 확보: 변경으로 인한 예상치 못한 위험(설비 고장, 안전사고)을 사전에 식별하고 예방합니다.
  • 공정 안정성 유지: 변경이 생산 공정에 미칠 영향을 평가하고, 부정적인 영향을 최소화합니다.
  • 에너지 효율 유지/개선: 변경이 에너지 소비에 미칠 영향을 평가하고, 효율 저하를 방지하며 개선 기회를 모색합니다.
  • 법규 준수: 관련 법규 및 내부 규정 준수를 확인합니다.
  • 지식 관리: 모든 변경 사항을 문서화하여 설비 이력 관리 및 향후 문제 해결에 활용합니다.

VSD 컴프레서 관련 변경관리(MOC) 적용 사례

  1. 압력 설정 변경:
    • 변경 내용: 공정 요구 압력 변화에 따라 VSD 컴프레서의 토출 압력 설정값을 변경하는 경우.
    • MOC 고려사항: 변경 전 공정 담당자와 협의하여 최소 요구 압력을 확인하고, 변경 후 공정 안정성 및 에너지 효율 변화를 모니터링합니다.
  2. VSD 제어 로직 업데이트 또는 PID 튜닝:
    • 변경 내용: 컴프레서 제어 시스템의 펌웨어 업데이트, 또는 PID 제어 파라미터 재튜닝을 통해 응답성을 개선하는 경우.
    • MOC 고려사항: 변경 전 기존 로직 백업, 변경 후 압력 안정성, 비동력 변화, 알람 발생 여부 등을 면밀히 모니터링하고 기록합니다.
  3. 주요 부품 교체 (예: VSD 인버터, 에어엔드):
    • 변경 내용: 노후화 또는 고장으로 인해 VSD 인버터나 에어엔드와 같은 주요 고가 부품을 교체하는 경우.
    • MOC 고려사항: 교체 부품의 사양 확인, 설치 절차, 시운전 계획, 교체 후 성능 테스트 및 에너지 효율 변화 측정.
  4. 배관 시스템 변경 또는 증설:
    • 변경 내용: 생산 라인 증설 등으로 인해 압축 공기 배관을 추가하거나 기존 배관을 변경하는 경우.
    • MOC 고려사항: 배관 설계 변경에 따른 압력 강하 영향 평가, 누설 가능성, 안전성 검토, 변경 후 시스템 압력 안정성 및 유량 변화 모니터링.
  5. 모니터링 시스템 또는 센서 추가/변경:
    • 변경 내용: 에너지 관리 시스템 도입을 위한 추가 센서 설치, 또는 기존 센서 교체.
    • MOC 고려사항: 센서의 정확도, 설치 위치, 데이터 연동성, 변경 후 데이터 신뢰성 검증.

변경관리(MOC) 절차 (일반적인 흐름)

  1. 변경 요청 (Request for Change, RFC): 변경의 필요성, 내용, 예상 효과, 잠재적 위험 등을 포함하여 변경 요청서를 작성합니다.
  2. 기술적 검토 (Technical Review): 관련 분야의 전문가(운영, 설비, 안전, 환경 등)들이 변경 요청의 기술적 타당성, 안전성, 공정 영향, 에너지 효율 영향 등을 종합적으로 검토합니다.
  3. 위험 평가 (Risk Assessment): 변경으로 인해 발생할 수 있는 모든 잠재적 위험을 식별하고, 위험도(발생 가능성 x 심각도)를 평가하며, 위험을 줄이기 위한 완화 조치를 수립합니다.
  4. 승인 (Approval): 검토 및 위험 평가 결과를 바탕으로 관련 부서장 및 관리자가 변경을 승인합니다. 중대한 변경의 경우 상위 관리자의 승인이 필요할 수 있습니다.
  5. 실행 (Implementation): 승인된 계획에 따라 변경을 실행합니다. 이 과정에서 안전 절차를 철저히 준수하고, 필요한 경우 작업 허가서(Work Permit)를 발행합니다.
  6. 교육 및 훈련 (Training): 변경 사항과 관련된 작업자들에게 충분한 교육 및 훈련을 실시하여 새로운 운영 절차나 설비에 대한 이해를 높입니다.
  7. 사후 검토 및 모니터링 (Post-Change Review & Monitoring): 변경 실행 후 일정 기간 동안 설비의 운전 상태, 공정 안정성, 에너지 효율 등을 면밀히 모니터링하고, 변경의 효과와 잠재적 문제점을 평가합니다.
  8. 문서화 (Documentation): 모든 변경 내용, 검토 결과, 위험 평가, 승인 기록, 실행 결과, 사후 검토 보고서 등을 상세히 문서화하고 관리합니다.

관리자 체크포인트

VSD 컴프레서 시스템의 에너지 절감과 안정적인 운영은 현장 엔지니어의 노력뿐만 아니라, 관리자의 전략적인 판단과 지원이 뒷받침될 때 비로소 성공할 수 있습니다. 관리자는 다음과 같은 핵심 사항들을 정기적으로 점검하고 의사결정에 반영해야 합니다.

1. 에너지 절감 목표 및 성과 관리

  • 명확한 목표 설정: 연간 에너지 절감 목표(예: 비동력 5% 개선, 누설률 2% 감소)가 구체적이고 측정 가능한 형태로 설정되어 있는가?
  • KPI 정기 검토: 월간/분기별 KPI 보고서를 통해 에너지 절감 성과가 목표 대비 어떻게 달성되고 있는지, 추세는 어떠한지 정기적으로 검토하고 있는가?
  • 성과 기반 의사결정: KPI 분석 결과를 바탕으로 예산 배정, 인력 배치, 개선 프로젝트 우선순위 결정 등 전략적인 의사결정을 내리고 있는가?

2. 기술 투자 및 시스템 개선

  • 모니터링 시스템 고도화: 실시간 에너지 모니터링 및 분석 시스템(EnMS)이 구축되어 있으며, 데이터의 신뢰성과 활용도가 높은가? 추가적인 투자(예: AI 기반 예측 시스템)가 필요한가?
  • 고효율 설비 도입 검토: 노후화된 컴프레서나 드라이어를 고효율 VSD 모델 또는 최신 기술(예: 자기 부상 베어링 컴프레서)로 교체할 계획이 있는가? 투자 회수 기간(ROI) 분석이 충분히 이루어졌는가?
  • 폐열 회수 시스템: 컴프레서 폐열을 활용할 수 있는 잠재적 기회가 있으며, 이에 대한 타당성 검토 및 투자 계획이 수립되어 있는가?

3. 인력 역량 강화 및 조직 문화

  • 전문 인력 확보: VSD 컴프레서 및 압축 공기 시스템 전반에 대한 전문 지식을 갖춘 인력이 충분히 확보되어 있는가?
  • 정기 교육 및 훈련: 현장 엔지니어 및 작업자들을 대상으로 VSD 기술, 에너지 절감 기법, 안전 절차 등에 대한 정기적인 교육 및 훈련 프로그램을 운영하고 있는가?
  • 개선 제안 장려: 현장 작업자들의 에너지 절감 및 효율 개선 아이디어를 적극적으로 수렴하고 포상하는 등 개선 문화를 장려하고 있는가?

4. 안전 및 환경 관리

  • 안전 규정 준수: 압축 공기 설비 운영 및 유지보수와 관련된 모든 안전 규정(고압, 전기, 회전체 등)이 철저히 준수되고 있는가?
  • 환경 영향 최소화: 에너지 절감을 통해 탄소 배출량 감소 등 환경적 기여도를 평가하고 있으며, 환경 목표 달성에 기여하고 있는가?
  • 변경관리(MOC) 철저: 설비 변경 시 MOC 절차가 엄격하게 적용되어 잠재적 위험을 사전에 차단하고 있는가?

5. 공급망 및 외부 협력

  • 제조사/서비스 파트너십: 컴프레서 제조사 또는 전문 서비스 업체와의 긴밀한 협력 관계를 유지하고 있으며, 기술 지원 및 긴급 대응 체계가 잘 구축되어 있는가?
  • 부품 조달: 주요 소모품 및 예비 부품의 안정적인 조달 계획이 수립되어 있으며, 재고 관리가 효율적으로 이루어지고 있는가?

6. 지속적인 개선 프로세스

  • 벤치마킹: 동종 업계 또는 타 사업장의 우수 사례를 벤치마킹하여 우리 사업장에 적용할 수 있는 기회를 모색하고 있는가?
  • 정기적인 감사: 에너지 효율 감사(Energy Audit)를 정기적으로 실시하여 새로운 절감 기회를 발굴하고 있는가?
  • 장기적인 로드맵: VSD 컴프레서 시스템의 장기적인 에너지 절감 및 효율 개선 로드맵이 수립되어 있으며, 이에 따라 투자가 진행되고 있는가?

FAQ

Q1: VSD 컴프레서가 항상 정속형 컴프레서보다 에너지 효율적인가요?

A1: VSD 컴프레서는 부하 변동이 심한 환경에서 정속형 컴프레서보다 훨씬 에너지 효율적입니다. 부하가 줄어들면 모터 속도를 낮춰 전력 소비를 줄이기 때문입니다. 그러나 부하가 거의 변동하지 않고 항상 100%에 가까운 만재 운전(Full Load)이 필요한 경우에는 정속형 컴프레서와 VSD 컴프레서의 효율 차이가 미미하거나, 오히려 정속형이 더 효율적일 수도 있습니다. VSD 컴프레서의 인버터 자체에도 약간의 전력 손실이 발생하기 때문입니다. 따라서 시스템의 실제 부하 패턴을 분석하여 VSD 도입의 타당성을 검토해야 합니다.

Q2: 압축 공기 시스템의 누설 점검은 얼마나 자주 해야 하나요?

A2: 누설 점검은 최소한 분기별 1회 이상, 가능하면 월 1회 정기적으로 실시하는 것이 좋습니다. 특히 반도체 제조사업장은 공정 변경이나 장비 추가/이설이 잦으므로, 이러한 변경 후에는 반드시 누설 점검을 수행해야 합니다. 초음파 누설 탐지기를 활용한 정밀 점검과 함께, 생산이 없는 야간이나 휴일에 압력 강하법을 이용한 시스템 전체 누설률 평가를 병행하는 것이 효과적입니다. 누설은 시간이 지남에 따라 자연스럽게 증가하므로, 지속적인 관리가 중요합니다.

Q3: 압력 최적화 시 주의할 점은 무엇인가요?

A3: 압력 최적화는 큰 에너지 절감 효과를 가져오지만, 공정 안정성을 해치지 않도록 매우 신중하게 접근해야 합니다. 가장 중요한 것은 각 공정 장비가 요구하는 최소 작동 압력을 정확히 파악하는 것입니다. 압력을 너무 낮추면 장비 오작동, 생산 수율 저하, 심지어 장비 손상으로 이어질 수 있습니다. 따라서 압력 설정값을 단계적으로 조금씩 낮추면서, 각 공정 장비의 작동 상태와 생산 수율에 미치는 영향을 면밀히 모니터링해야 합니다. 공정 담당자와의 긴밀한 협의와 MOC(변경관리) 절차 준수가 필수적입니다.

Q4: VSD 컴프레서의 VSD 인버터 고장 시 대처 방안은 무엇인가요?

A4: VSD 인버터는 컴프레서의 핵심 부품이므로 고장 시 즉각적인 대응이 필요합니다. 먼저, 인버터의 오류 코드를 확인하여 문제의 원인을 파악합니다. 대부분의 VSD 컴프레서 시스템은 인버터 고장 시 자동으로 예비 컴프레서가 기동되도록 설계되어 있지만, 그렇지 않은 경우 수동으로 예비 컴프레서를 기동하여 압축 공기 공급 중단을 방지해야 합니다. 이후, 전문 기술 인력 또는 제조사 서비스팀에 연락하여 인버터 수리 또는 교체를 진행합니다. 예비 인버터를 확보해두는 것도 가동 중단 시간을 최소화하는 좋은 전략입니다.

Q5: VSD 컴프레서의 특정 부품 교체 주기는 어떻게 되나요?

A5: 주요 부품의 교체 주기는 설비 제조사의 권고 사항, 운전 환경, 가동 시간, 오일 분석 결과 등에 따라 달라집니다. 일반적인 주기는 다음과 같습니다:

  • 흡기 필터: 2,000 ~ 4,000시간 또는 차압 기준 (환경에 따라 상이)
  • 오일 필터: 2,000 ~ 4,000시간
  • 오일 세퍼레이터 필터: 4,000 ~ 8,000시간
  • 오일: 4,000 ~ 8,000시간 (오일 분석 결과에 따라 조정)
  • 라인 필터: 4,000 ~ 8,000시간 또는 차압 기준
  • 에어엔드 오버홀: 20,000 ~ 40,000시간 (운전 환경 및 오일 관리 상태에 따라 크게 변동)
  • 모터 베어링: 20,000 ~ 40,000시간

정확한 교체 주기는 해당 설비의 매뉴얼을 참조하고, 정기적인 PM 점검 및 오일 분석을 통해 최적의 교체 시점을 결정하는 것이 중요합니다.

공식 참고자료

결론

반도체 제조사업장에서 VSD 컴프레서는 단순한 공기 공급 장치를 넘어, 에너지 효율과 공정 안정성을 동시에 확보하는 핵심 유틸리티입니다. 본 글에서 다룬 바와 같이, VSD 컴프레서의 잠재력을 100% 활용하기 위해서는 현장 운영 기준의 철저한 준수, 주요 리스크에 대한 선제적 관리, 정밀한 계측 및 데이터 분석, 체계적인 예방 정비, 그리고 지속적인 에너지 절감 활동이 필수적입니다.

특히, 압력 최적화, 누설 관리, VSD 제어 로직 튜닝은 직접적인 에너지 절감 효과를 가져오며, 변경관리(MOC) 프로세스를 통해 모든 변경 사항을 신중하게 관리함으로써 예상치 못한 위험을 방지하고 공정 안정성을 유지할 수 있습니다. 관리자의 역할 또한 중요합니다. 명확한 목표 설정, 기술 투자, 인력 역량 강화, 그리고 안전 및 환경 관리에 대한 지속적인 관심과 지원은 VSD 컴프레서 시스템의 장기적인 성공을 위한 초석이 될 것입니다.

결국, VSD 컴프레서의 최적 운영은 단순히 비용 절감을 넘어, 반도체 생산의 핵심 경쟁력인 안정적인 공정 환경을 구축하고 지속 가능한 성장을 위한 중요한 발판이 됩니다. 현장 엔지니어와 관리자 모두가 협력하여 끊임없이 개선하고 발전시켜 나가는 노력이 요구됩니다.

댓글 달기

이메일 주소는 공개되지 않습니다. 필수 필드는 *로 표시됩니다
