# Cooling Tower Approach 상승 원인과 점검 순서|Wet Bulb·풍량·Fill·수량으로 구분하는 실무 진단법

Summary

Cooling Tower의 Approach는 냉각탑 출구 냉각수 온도(Cold Water Temperature)와 냉각탑으로 실제 유입되는 공기의 Wet-Bulb Temperature 차이입니다.

Approach = Cold Water Temperature − Entering Air Wet-Bulb Temperature

Approach가 증가했다는 것은 동일하거나 비교 가능한 운전조건에서 냉각탑이 Wet Bulb에 충분히 가까운 온도까지 물을 냉각하지 못하고 있다는 신호가 될 수 있습니다. 그러나 Approach 숫자 하나만 보고 Fill 오염이나 Fan 이상으로 판단해서는 안 됩니다.

현장에서는 계측 신뢰성 → Entering Wet Bulb → Heat Load/Water Flow → Fan/Airflow → Water Distribution → Fill → Recirculation/Interference → Water Quality → OEM Performance Curve 순서로 확인하는 것이 효과적입니다.

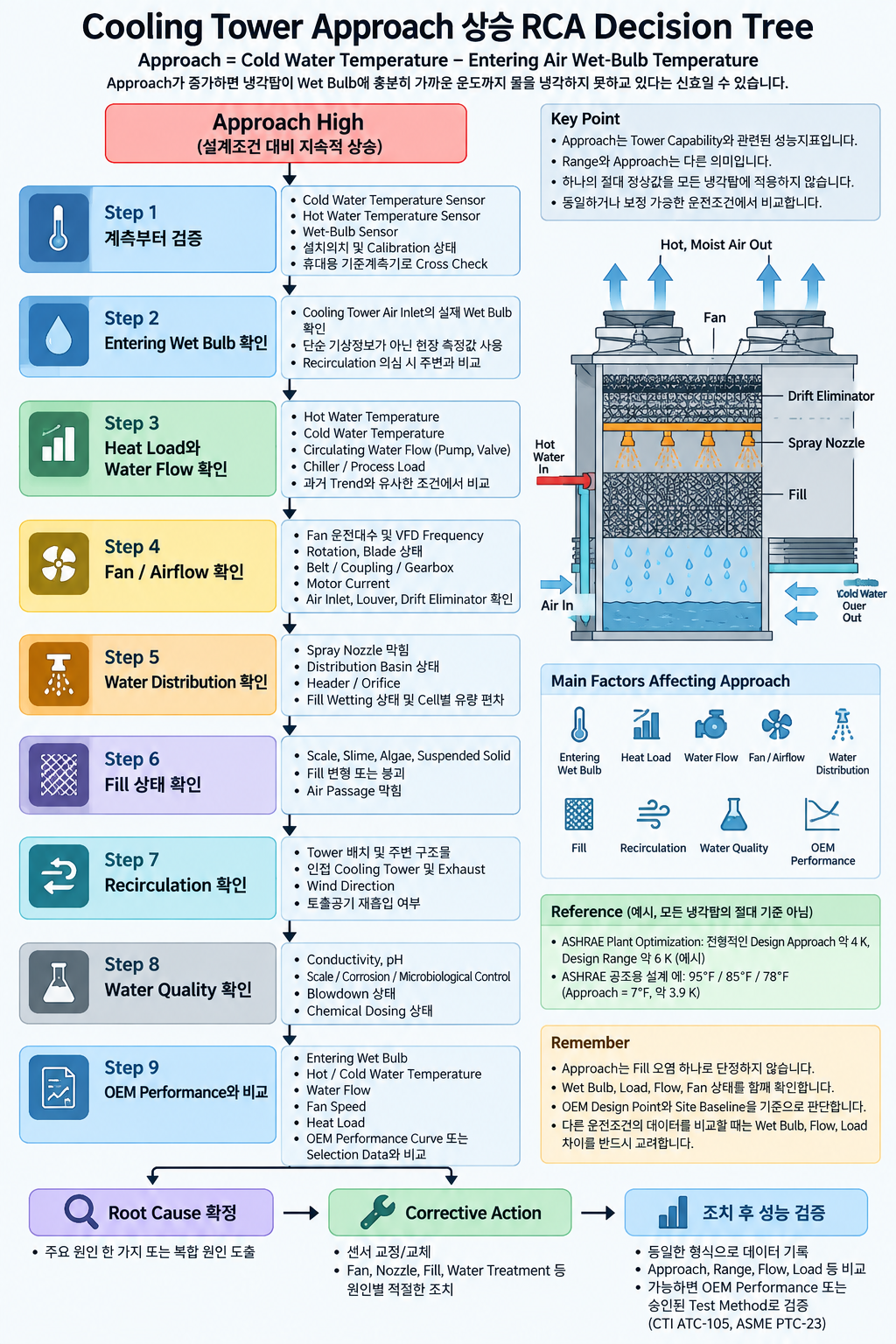

Cooling Tower Approach 상승 시 Wet Bulb, Heat Load, Water Flow, Fan Airflow, Fill, Recirculation과 수질을 확인하는 RCA Decision Tree
Cooling Tower Approach는 계측과 Entering Wet Bulb를 먼저 검증한 뒤 Load, Flow, Airflow, Distribution, Fill, Recirculation, Water Quality와 OEM Performance를 비교해 판단한다.

왜 중요한가

Cooling Tower는 Chiller의 Condenser Heat를 외기로 방출하는 핵심 설비입니다.

Approach가 설계조건 대비 지속적으로 증가하면 Cooling Water Supply Temperature가 상승할 수 있고, 결과적으로 Chiller Condensing Condition이 불리해질 수 있습니다.

반대로 Wet Bulb가 변했는데 Cold Water Temperature만 보고 Cooling Tower 성능을 평가하면 정상적인 계절 변화를 설비 이상으로 오판할 수 있습니다.

Range = Hot Water Temperature − Cold Water Temperature

Approach = Cold Water Temperature − Entering Wet-Bulb Temperature

Range는 Heat Load와 Water Flow의 영향을 크게 받으며, Approach는 Tower Capability를 판단하는 주요 성능지표입니다. 두 지표를 같은 의미로 보면 안 됩니다.

작동원리

Cooling Tower는 물과 공기의 직접 접촉을 이용해 Sensible Heat Transfer와 Evaporative Heat/Mass Transfer를 발생시킵니다.

뜨거운 냉각수가 Nozzle과 Fill을 통과하면서 넓은 표면적으로 분산되고 Fan에 의해 이동하는 공기와 접촉합니다. 일부 물이 증발하면서 잠열을 가져가고 남은 물의 온도가 낮아집니다.

Wet-Bulb Temperature는 증발냉각 성능을 판단하는 핵심 변수입니다. Cold Water Temperature와 Entering Wet Bulb의 차이가 Approach입니다.

정상 / Reference Range

STANDARD / REFERENCE

Approach = Leaving Cold Water Temperature − Entering Air Wet-Bulb Temperature

이는 Cooling Tower 성능평가에 사용하는 일반적인 정의입니다.

ENGINEERING REFERENCE

ASHRAE 자료의 전형적인 공조용 예로 95°F Hot Water, 85°F Cold Water, 78°F Entering Wet Bulb 조건이 사용되며, 이 조건의 Approach는 7°F, 약 3.9 K입니다.

이 값은 모든 Cooling Tower의 절대 정상 기준이 아닙니다.

DESIGN_SPECIFIC

실제 현장에서는 다음을 1차 기준으로 사용합니다.

– OEM Design Data
– Certified Performance Data
– Tower Selection Data
– Design Water Flow
– Design Heat Load
– Design Entering Wet Bulb
– Design Hot/Cold Water Temperature
– Fan Design Airflow

따라서 Approach 3 K 또는 4 K를 모든 Cooling Tower의 절대 정상 기준으로 적용해서는 안 됩니다.

TREND_BASED

동일하거나 보정 가능한 운전조건에서 Site Baseline 대비 Approach가 지속적으로 증가하면 성능저하를 조사합니다.

비교 시 최소한 다음을 함께 기록합니다.

– Entering Wet Bulb
– Hot Water Temperature
– Cold Water Temperature
– Water Flow
– Fan Speed/Status
– Heat Load

Failure Modes

1. Wet-Bulb 측정 오류

Approach 계산의 기준 자체가 Wet Bulb이므로 가장 먼저 확인해야 합니다.

예를 들어 실제 Entering Wet Bulb가 28°C인데 계측값이 26°C라면 계산된 Approach는 실제보다 2 K 크게 나타납니다. 따라서 Approach 이상이 발생했다고 즉시 Cooling Tower를 정비하면 안 됩니다.

2. Fan / Airflow 부족

Airflow가 부족하면 Cooling Tower의 열·물질전달 성능이 저하되어 Approach 악화에 기여할 수 있습니다.

확인 대상:

– Fan 운전대수
– VFD Frequency/Speed
– Fan Rotation
– Blade 상태
– Blade Pitch
– Belt/Coupling
– Gearbox
– Motor Current
– Air Inlet 막힘
– Drift Eliminator 오염

Fan이 회전하고 있어도 설계 Airflow가 확보된다고 단정할 수 없습니다.

3. Fill 오염 또는 막힘

Scale, Slime, Biological Growth, Suspended Solid 등이 Fill에 축적되면 공기와 물의 접촉 및 Air Passage가 저해될 수 있습니다.

확인 대상:

– Scale
– Slime
– Algae
– Suspended Solid
– Fill 변형
– Fill 붕괴
– Air Passage 막힘

4. Water Distribution 불량

Nozzle 막힘이나 Distribution Basin 문제가 발생하면 Fill 전체에 물이 균일하게 공급되지 않습니다.

확인 대상:

– Spray Nozzle
– Distribution Basin
– Header
– Orifice
– Fill Wetting 상태
– Cell별 유량 편차

5. Water Flow가 Design Point에서 벗어남

Cooling Tower Performance는 Water Flow의 영향을 받습니다.

Approach 상승 시 Pump 운전상태와 Valve Position을 포함한 실제 Circulating Water Flow를 확인해야 합니다. Water Rate가 달라지면 Tower Operating Point와 Approach도 달라질 수 있습니다.

6. Heat Load 변화

Heat Load 변화는 Range와 Cooling Tower 운전점에 영향을 주며, Water Flow와 Entering Wet Bulb 등 다른 조건과 함께 Approach에도 영향을 줄 수 있습니다.

따라서 Chiller 또는 Process Load가 증가한 상태에서 과거 저부하 시점의 Approach와 단순 비교해 Cooling Tower 성능저하로 단정하지 않습니다.

7. Hot Air Recirculation / Interference

Cooling Tower에서 배출된 고온·고습 공기가 다시 Air Inlet으로 유입되면 실제 Entering Wet Bulb가 상승합니다.

주요 확인 대상:

– Tower 배치
– 주변 Wall
– Louver
– 인접 Cooling Tower
– 주변 Exhaust Equipment
– Wind Direction
– 토출공기 재흡입

8. Water Quality / Scale

냉각탑에서는 증발 과정에서 Dissolved Solids가 순환수에 농축됩니다.

수질관리가 불량하면 Fill, Nozzle 및 기타 Wet Surface에 Scale/Deposit이 형성될 수 있으므로 Approach 상승 RCA에서 Water Treatment 상태도 확인해야 합니다.

현장 점검방법

STEP 1 — 계측부터 검증

– Cold Water Temperature Sensor
– Hot Water Temperature Sensor
– Wet-Bulb Sensor
– 휴대용 기준계측기 Cross Check
– Sensor 설치위치
– Calibration 상태

Approach 계산식 자체가 두 개의 온도 측정값에 의존하므로 계측 오류를 먼저 제거합니다.

STEP 2 — Entering Wet Bulb 확인

단순 기상정보의 Wet Bulb를 그대로 사용하지 않습니다.

가능하면 Cooling Tower Air Inlet의 대표 위치에서 실제 Entering Wet Bulb를 확인합니다. 특히 Recirculation이 의심되면 Tower 주변 Ambient 조건과 실제 Inlet 조건을 비교합니다.

STEP 3 — Heat Load와 Water Flow 확인

– Hot Water Temperature
– Cold Water Temperature
– Range
– Circulating Water Flow
– Pump 운전대수
– Pump Frequency
– Valve Position
– Chiller/Process Load

과거 Trend와 비교할 때 비슷한 Wet Bulb, Load 및 Flow 조건을 선택합니다.

STEP 4 — Fan / Airflow 확인

– Fan ON/OFF
– VFD Frequency
– Rotation Direction
– Motor Current
– Blade 상태
– Belt/Coupling
– Gearbox
– Louver
– Air Inlet
– Drift Eliminator

STEP 5 — Water Distribution 확인

Fan을 포함한 회전체 및 추락 위험이 있는 Cooling Tower 내부 점검은 설비 정지, 에너지 차단 및 사업장 LOTO 절차를 적용한 상태에서 수행합니다.

– Nozzle 막힘
– Basin 분배상태
– Fill Wetting
– Dry Area
– 편류
– Overflow
– Cell별 분배 편차

STEP 6 — Fill 상태 확인

– Scale
– Slime
– Algae
– Suspended Solid
– Fill 변형
– Fill 붕괴
– Air Passage 막힘

STEP 7 — Recirculation 확인

– 풍향
– Tower Discharge 방향
– 인접 구조물
– 주변 Exhaust
– 다른 Tower의 Plume
– Cell 간 간섭

STEP 8 — OEM Performance와 비교

현재 운전점의 다음 조건을 OEM Performance Curve 또는 Selection Data와 비교합니다.

– Entering Wet Bulb
– Hot Water Temperature
– Cold Water Temperature
– Water Flow
– Fan Speed
– Heat Load

단순히 Approach가 몇 K인지보다 현재 조건에서 Tower가 원래 낼 수 있는 성능과 실제 성능의 차이를 판단하는 것이 중요합니다.

RCA

Approach 상승
→ Temperature/Wet-Bulb 계측 검증
→ 실제 Entering Wet Bulb 확인
→ Heat Load 확인
→ Water Flow 확인
→ Fan 운전 및 Airflow 확인
→ Water Distribution 확인
→ Fill 오염/막힘 확인
→ Recirculation/Interference 확인
→ Water Quality 확인
→ OEM Performance Curve와 비교
→ Root Cause 확정
→ Corrective Action
→ 동일조건 또는 보정조건에서 성능 재검증

Corrective Action

Wet-Bulb 측정 오류
→ Sensor 위치 개선, Calibration 또는 교체

Fan/Airflow 부족
→ Fan Rotation, VFD, Blade, Belt/Coupling, Gearbox, Air Path 점검 및 복구

Nozzle/Distribution 이상
→ Nozzle 및 Distribution System 세척·복구

Fill 오염
→ 오염 종류를 확인한 뒤 적절한 Cleaning 또는 교체 검토

Scaling
→ Water Chemistry, Blowdown, Chemical Treatment 및 Concentration Control 재검토

Recirculation
→ Airflow Path, Wind 영향, Barrier/Structure, Tower 배치 및 주변 Exhaust 영향 검토

과도한 Heat Load
→ 현재 부하가 Tower Design Capability 내인지 OEM Performance Data로 확인

Cooling Tower Chemical Cleaning은 약품 종류와 농도를 임의로 결정하지 않고 Fill Material, Tower Material, Water Treatment Program 및 Chemical Supplier/OEM Compatibility를 확인한 후 시행해야 합니다.

조치 후 검증

조치 전후 다음 데이터를 동일한 형식으로 기록합니다.

– Entering Wet Bulb
– Hot Water Temperature
– Cold Water Temperature
– Approach
– Range
– Water Flow
– Fan Speed
– Motor Current
– Heat Load

단순히 Cold Water Temperature가 낮아졌다는 이유만으로 개선 완료로 판단하지 않습니다. Wet Bulb와 Load가 다른 조건이라면 직접 비교가 왜곡될 수 있기 때문입니다.

가능하면 OEM Performance Curve 또는 승인된 Performance Test Method로 비교합니다.

Preventive Maintenance

Daily/Shift Trend:

– Hot Water Temperature
– Cold Water Temperature
– Entering Wet Bulb
– Approach
– Range
– Fan Speed
– Pump 상태

Periodic Inspection:

– Fill
– Nozzle
– Distribution Basin
– Louver
– Drift Eliminator
– Fan
– Gearbox/Belt
– Basin
– Strainer

Water Treatment:

– Conductivity
– pH
– Treatment Program에서 지정한 Scale/Corrosion/Microbiological Control 항목
– Blowdown 상태
– Chemical Dosing 상태

Approach Trend는 단독 숫자보다 Wet Bulb + Range + Water Flow + Load + Fan 상태와 함께 Historian 또는 Utility Dashboard에서 관리하는 것이 유용합니다.

Conclusion

Cooling Tower Approach 상승은 곧바로 Fill 오염이나 Cooling Tower 고장을 의미하지 않습니다.

Approach는 Cold Water Temperature와 Entering Wet Bulb의 차이이며 Heat Load, Water Flow, Airflow, Tower Capability와 실제 Inlet Air Condition의 영향을 받습니다.

현장에서는 계측 검증 → Entering Wet Bulb → Heat Load/Water Flow → Fan/Airflow → Water Distribution → Fill → Recirculation → Water Quality → OEM Performance 비교 순서로 점검하는 것이 효과적입니다.

특히 현장의 정상 Approach는 인터넷에서 찾은 하나의 숫자로 결정해서는 안 됩니다. OEM Design Point와 실제 Site Baseline을 기준으로 관리하고, 다른 운전조건의 데이터를 비교할 때는 Wet Bulb, Flow, Load 차이를 반드시 고려해야 합니다.

추가 내용

검증된 기술 설명입니다.

추가 내용

검증된 기술 설명입니다.

기술 출처 및 참고 표준 규격

수치·성능·기준은 설비 형식과 운전 조건에 따라 달라질 수 있으므로 적용 전 원문 조건을 확인하십시오.

  1. 2024 ASHRAE Handbook — HVAC Systems and Equipment, Chapter 40: Cooling Towers (handbook.ashrae.org)
  2. 2023 ASHRAE Handbook — HVAC Applications, Chapter 43 (handbook.ashrae.org)
  3. SPX Cooling Technologies — Cooling Tower Approach (spxcooling.com)
  4. SPX Cooling Technologies — Thermal Science, TR-016 (spxcooling.com)
  5. U.S. DOE FEMP — Best Management Practice #10: Cooling Tower Management (energy.gov)
