크린룸 헤파필터의 교체주기 관리

핵심 요약

• 교체주기는 시간 기준이 아닌 상태 기반(무결성, 차압 상승률, 입자/미생물 성능, 에너지 LCC)으로 결정한다.
• 알람은 절대값(제조사 허용 상한)과 상대값(설치 초기 대비 증가율, 상승 속도)을 조합해 다단계로 설정한다.
• 필수 지표: 필터 차압 추세, 상승률, 무결성(누설) 시험 합격률, 우선여과기 상태, 유량 및 풍속 균일도, 에너지 지수, 오버듀 PM·리자검(out-of-tolerance) 비율.
• 현장 대응은 안전·격리→원인 추적(유량/차압/입자/무결성)→임시완화→수리·교체→검증·재발방지 순으로 진행한다.
• 에너지 최적화는 단계여과, 초기·말기 차압 균형, VSD 제어, 적정청정도 운전폭 관리, 저압강하 등급 채택이 핵심이다.
• 변경관리는 성능·위생·공정영향 평가, 검증계획, 데이터 기준선 재설정, 교육·문서화가 필수다.

설비 역할

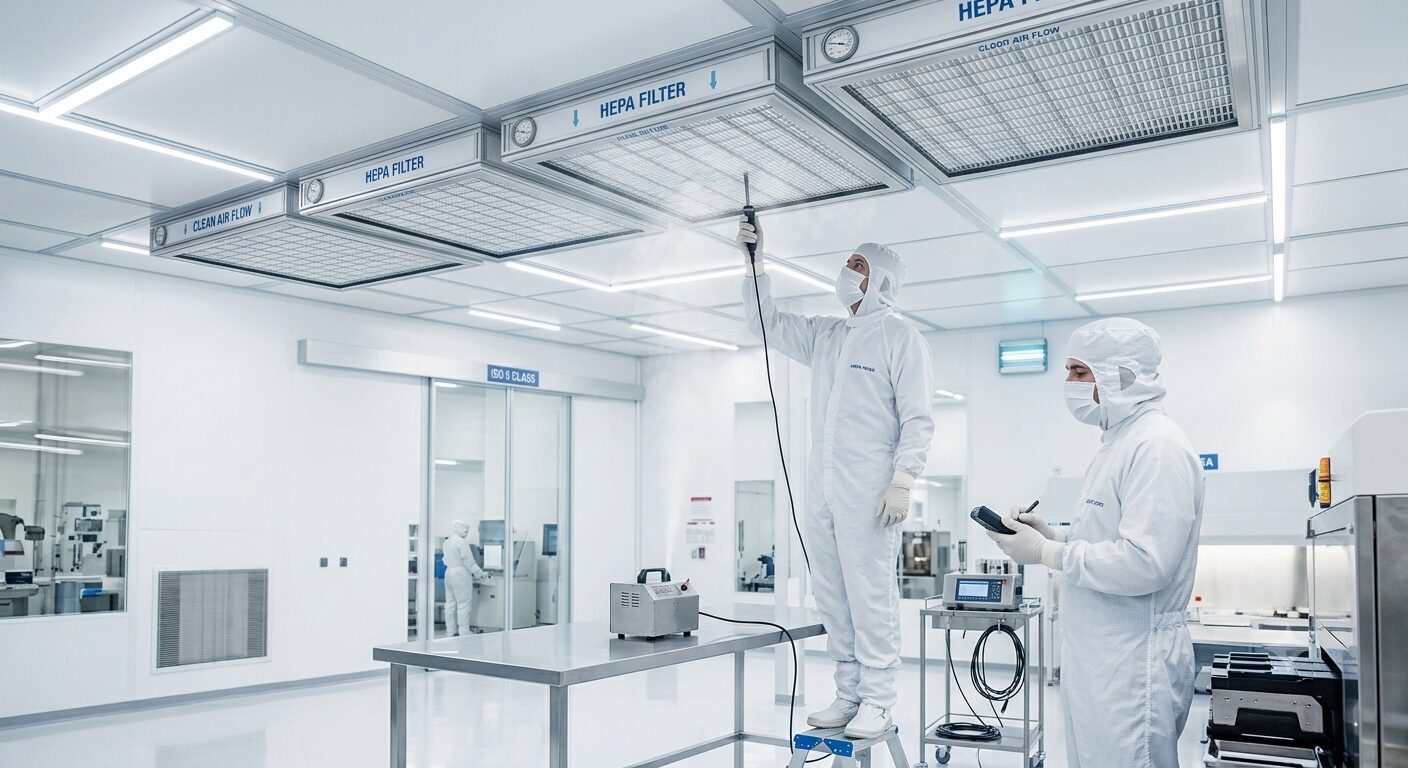

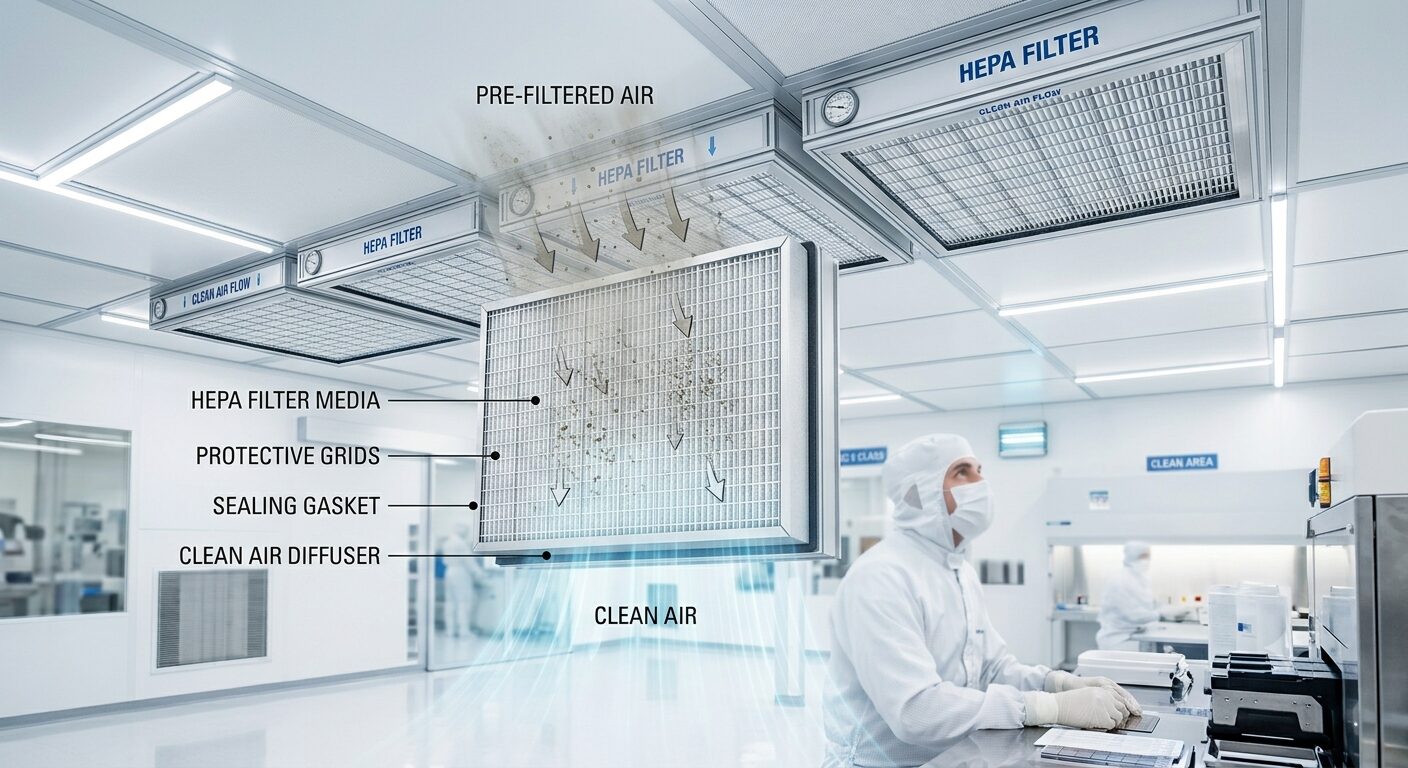

HEPA(High Efficiency Particulate Air) 필터는 크린룸의 최종 여과단으로, 미세입자 및 일부 미생물 캐리어를 제거하여 ISO 14644 등급 요구를 충족한다. 일반적으로 프리필터(프리/미디엄)–중효율–HEPA로 이어지는 단계여과 체계의 마지막 방벽이며, 다음과 같은 기능을 수행한다.

• 공정 민감입자(나노~미크론) 제거: 제품 오염, 디펙트, 수율 저하 방지.
• 기류 패턴 유지: 단일방향(UD) 또는 난류혼합형에서 기류 안정성과 균일도 보장.
• 양압/음압 환경 유지에 기여: 필터 압력손실과 풍량 제어를 통한 구획 간 차압 유지.
• 무결성 장벽: 하우징, 개스킷, 젤실을 포함한 전체 조립체의 누설 제어.

HEPA 필터 성능은 필터 매체 등급(예: ISO 29463/EN 1822 기반 등급), 설치 품질, 전단 유량 균일성, 상류 입자부하, 습도·온도 조건, 운영 진동, 프리필터 유지관리 등 복합 요인의 함수다.

주요 리스크

• 무결성 손상: 개스킷/젤실 손상, 프레임 변형, 취급 부주의로 인한 국부 누설.
• 과도한 차압 상승: 상류 오염부하 증가, 프리필터 포화, 유량 과다, 축적 먼지 cake의 급격한 형성.
• 과도한 차압 저하(비정상 저차압): 필터 미장착, 바이패스, 파손, 유량 저하(팬/댐퍼/속도 설정 오류).
• 입자 성능 저하: 필터 등급 미스매치, 유량 벗어남으로 인한 효율 저하, 설치 누설.
• 미생물 리스크: 응결·고습 구간에서의 성장 가능성, 정지·저풍량 운전 시 체류.
• 에너지 과소화/과대화: 지나치게 이른 교체는 비용 상승, 지나치게 늦은 교체는 팬 동력·진동·소음·결로 리스크 가중.
• 검증 공백: 무결성 테스트 미이행·지연, OOT 결과 미조치로 인한 품질 리스크.

Alarm 설정 원칙

알람은 단일 임계치가 아닌 다단계·다변량으로 설계한다. 다음 원칙을 따른다.

1. 다단계 차압 알람
   • 경고(Warning): 설치 초기 기준선 대비 증가율이 운영 허용폭을 초과하거나, 제조사 권고 상한까지의 여유가 일정 비율 이하로 축소될 때. 예: 초기 차압 대비 2배에 접근하거나, 제조사 최대 허용치 대비 잔여 여유가 낮을 때 중 하나를 충족.
   • 주의(Caution) 상승속도: 일정 기간 평균 차압 상승률이 관리한계(예: Pa/월 기준 내부 관리치) 초과 시.
   • 위험(High): 차압이 제조사 허용 상한에 근접 또는 도달.
   • 비정상 저차압(Low): 기준선 대비 비정상적으로 낮은 값(바이패스·파손 의심) 발생 시.
2. 유량·풍속 알람
   • 평균 풍속/유량의 하한 미달 또는 상한 초과.
   • 균일도 편차 증가(예: 표준편차, 최대/최소 비율 기준 내부 한계 초과).
3. 무결성 알람
   • PAO/DOP 스캔 또는 포토미터 테스트에서 누설 기준 초과 시 즉시 High Alarm.
   • 무결성 테스트 기한 경과(Overdue) 시 Caution.
4. 입자/청정도 알람
   • ISO 14644-2에 따른 연속 모니터링 지점에서 등급 기준 초과 및 상관 패턴(차압·유량·누설) 동시 발생 시 교차경보.
5. 상대/절대 혼합
   • 상대 기준: 설치 초기 기준선 대비 변화율, 변동성, 상승속도.
   • 절대 기준: 제조사 명판의 최대 허용 차압, 인증 등급의 무결성 수용 기준.

알람 설정 시 표준 준거: 설치 누설 검사 수용 기준은 IEST 및 ISO 14644-3 시험방법에 따르고, 필터 등급 분류는 ISO 29463/EN 1822 체계를 참조한다. 실제 임계값은 장비 사양서와 내부 품질 위험평가에 따라 확정한다.

계측값과 계산 사례

1) 차압 상승률

정의: 특정 HEPA 또는 존별 평균 차압의 시간에 따른 증가 속도. 지표는 “Pa/월” 또는 “기준선 대비 %/월”.

계산 예시(정상화 관점):

• 초기 차압 P0
• 현재 차압 Pt
• 운전 경과 기간 t(월)
• 상승률 r = (Pt − P0) / t
• 상대 상승률 r% = {(Pt − P0) / P0} × 100 / t

활용: r 또는 r%가 내부 관리한계를 장기간 초과하면 프리필터 교체, 유량 재조정, 공조 상류 누설점 검사를 우선 시행한다.

2) 유량 변화와 팬 동력 추정

팬 동력은 유량과 압력손실의 곱에 비례한다. 단일 존 또는 유닛 기준으로 비교 지표를 산출한다.

• 상대 동력지수 I ≈ (Q × ΔP) / η, 여기서 Q는 유량(정격 대비 %), ΔP는 필터 및 덕트 포함 압력손실(상대), η는 팬·모터 효율(상대).
• 교체 전후 I의 변화로 에너지 절감 효과를 추정한다. 단, 실제 전력계 데이터와 상관 검증 필요.

3) 무결성 시험 결과 해석

• 스캔 테스트: 국부 누설률이 등급·시험법의 수용 기준 이내여야 한다. 초과 지점은 재실링 또는 교체 후 재시험.
• 전체 누설 시험(포토미터): 전체 관통율이 수용 기준 이내인지 확인.

4) 수명 소비 지표

“잔여 여유비” 개념을 사용한다.

• 잔여 여유비 M = (ΔP_max − Pt) / (ΔP_max − P0)
• M이 낮을수록 교체 시점에 근접. M 임계구간 진입 + 상승률 급증 시 선제 교체.

5) 청정도 상관분석

입자계수기 데이터와 차압·유량 데이터를 시간동기화하여 상관계수 또는 이벤트 전후 평균 비교로 원인 파악. 예: 프리필터 교체 후 상류 입자 감소와 HEPA 차압 상승 완화가 동반되는지 확인.

6) 간단한 비용·에너지 비교

• 필터 1개 또는 존 단위의 연간 에너지지수: E_index ≈ 평균(ΔP) × 평균(Q) × 운전시간 × 계수(k). k는 시스템 효율·단위 환산 상수.
• 교체정책 A(조기) vs B(지연)의 E_index 차이 + 필터·작업비 + 리스크 비용을 합산해 LCC 관점에서 최적점을 찾는다.

Root Cause 분석

1) 차압 급상승

• 상류 오염부하 급증: 공사·보수활동, 프리필터 교체 지연, 외기 유입 상태 변화.
• 유량 과다: VSD·댐퍼 설정 변경, 생산증설로 인한 풍량 상승.
• 습도 영향: 높은 습도에서 먼지 cake가 더 치밀해지며 압력손실 상승.
• 필터 등급 과도: 필요 등급 이상 채택으로 초기 차압이 불필요하게 큼.

2) 비정상 저차압

• 바이패스: 개스킷 손상, 체결 미흡, 하우징 변형, 젤실 갭.
• 필터 파손: 취급 중 충격, 설치 중 프레임 비틀림.
• 유량 저하: 팬 트립, 벨트 슬립, 댐퍼 오동작.

3) 무결성 불합격

• 제작 불량 또는 운송·취급 손상.
• 하우징·도어 씰 손상, 나사 토크 불균일.
• 스캔 속도·노즐 거리 등 시험법 미준수.

4) 청정도 이탈

• HEPA 자체 문제 외, 오염원 증가(공정, 장비 유지보수), 인력·자재 이동 패턴 변화.
• 온습도 제어 불안정으로 기류 패턴 붕괴.

현장 대응 순서

1. 안전·격리
   • 해당 존의 제품 보호 우선: 일시 작업중지 또는 보호커버, 바이패스 차단.
   • 필요 시 청정도 민감공정 분리 운영.
2. 신속 진단
   • 차압, 유량/풍속, 입자 농도 동시 확인. 최근 변경내역 점검.
   • 비정상 저차압 시 바이패스 및 하우징 씰 우선 점검.
3. 임시완화 조치
   • 프리필터 교체 또는 예비 여과단 증설로 HEPA 부하 완화.
   • 풍량 조정으로 단기 청정도 확보(무결성·균일도 범위 내).
4. 정밀 진단
   • 무결성 테스트(스캔/포토미터), 하우징·도어·개스킷 검수.
   • 유속 매핑, 덕트·팬 상태, 진동·소음 체크.
5. 수리·교체
   • 누설 지점은 재실링 또는 필터 교체. 하우징 변형 시 수리 또는 교체.
   • 교체 후 재시험(무결성, 유속 균일도, 입자).
6. 검증·재발방지
   • 사후 검증 기록, 기준선 재설정, PM 주기·알람 값 조정.
   • 취급 교육, 공사/보수시 비산먼지 관리 강화.

PM 점검표

체크리스트 팁: 점검 결과는 태그·존 코드 대신 영역명/위치대역 등 내부 약어로 기록하고, 기준선 변경 시 사유·데이터를 함께 첨부한다.

KPI 보고 표

에너지 절감

• 단계여과 최적화: 프리필터 등급·면적을 조정해 HEPA 부하를 줄이고 차압 상승률을 완만화.
• 저차압 HEPA 등급·미디어 채택: 등급은 공정 요구를 만족하는 최소 등급으로, 단 초기 차압·말기 차압 간 균형을 평가.
• VSD 기반 풍량 최적화: ISO 등급 상한·하한을 모니터링하며 필요풍량을 동적으로 제어.
• 운전폭 관리: 과도한 청정도 여유를 줄여 불필요한 유량·압력손실을 억제.
• 기류 재설계: UDAF 패널 배열·블랭킹 최적화로 균일도 향상→국부 과유량 제거.
• 정밀 누설관리: 미세 바이패스는 청정도 악화로 추가풍량 요구를 유발. 하우징·젤실 품질을 상향.
• 데이터 기반 교체: 상태 기반으로 교체하여 조기 교체에 따른 자원 낭비 방지.
• LCC 분석: 필터 가격, 작업비, 폐기비, 에너지비를 합산해 최적 교체점 도출.

변경관리(MOC)

1. 요구사항 정의: 공정·품질 요구, ISO 등급, 기류 패턴, 검증 계획 명시.
2. 위험평가: 무결성, 청정도, 차압, 에너지, 유지보수성 관점의 RPN 산정.
3. 적합성 검토: 필터 등급·규격(ISO 29463/EN 1822), 하우징 호환, 실링 방식, 온습도·화학 적합성.
4. 시험·검증: FAT/SAT 또는 샘플 설치 후 무결성·유속·입자 테스트.
5. 기준선 수립: 교체 직후 차압·유량·입자 기준선 측정 및 BMS 태깅.
6. 문서화·교육: SOP 업데이트, 취급·설치 교육, 안전 주의사항.
7. 사후평가: 1~3개월 추세 리뷰, KPI 반영, 필요 시 재튜닝.

관리자 체크포인트

• 데이터 신뢰성: 차압 트랜스미터, 유량센서, 입자계의 교정상태는 최신인가?
• 알람 품질: 경보민감도와 오경보율의 균형이 맞는가? 다단계·다변량 연동이 구현되어 있는가?
• 기준선 관리: 필터 교체 직후의 기준선이 누락 없이 기록·배포되었는가?
• 무결성 규율: 스캔·포토미터 시험의 주기, 방법, 수용기준이 표준·내부규정에 부합하는가?
• 프리필터 전략: HEPA 부하를 낮추기 위한 전단 관리가 적정한가?
• 에너지·품질 균형: LCC 분석 결과에 근거해 교체주기·등급·제어전략이 정해졌는가?
• 작업안전: 교체·취급 SOP에서 오염 방지·추락·파손 예방 대책이 충분한가?
• 변경관리: 최근 변경이 성능·무결성·청정도에 미친 영향 평가가 완료되었는가?
• 재고·리드타임: 적정 재고 및 비상 시 조달계획이 준비되어 있는가?
• 보고 체계: KPI 대시보드, 주간/월간 리뷰, CAPA 추적이 일관성 있게 운영되는가?

FAQ

Q1. HEPA 필터 교체주기를 단순 시간으로 정하면 안 되나요?

A. 시간 기준만으로는 오버홀 또는 지연 교체 위험이 크다. 상태 기반(차압 상승률, 무결성, 청정도, 에너지)을 결합해 결정하는 것이 바람직하다.

Q2. 무결성 테스트는 얼마나 자주 해야 하나요?

A. ISO 14644-3 시험방법과 관련 지침에서 제시하는 주기를 준용하되, 공정 위험도에 따라 더 짧은 내부 주기를 설정한다. 변경 또는 사고 후에는 즉시 시험한다.

Q3. 스캔 테스트와 포토미터 테스트의 차이는?

A. 스캔 테스트는 국부 누설 탐지에 탁월하고, 포토미터는 전체 관통율을 확인한다. 설치 환경과 요구에 따라 병행·선택한다.

Q4. 차압이 높아졌는데 청정도는 양호합니다. 교체해야 하나요?

A. 무결성·청정도가 양호해도 차압이 상한에 근접하거나 상승속도가 급증하면 교체를 준비한다. 팬 과부하·에너지·소음·결로 위험이 커진다.

Q5. 차압이 낮아졌습니다. 좋은 신호인가요?

A. 비정상 저차압은 유량 저하, 바이패스, 파손 가능성을 시사한다. 즉시 유량·하우징·개스킷·젤실을 확인한다.

Q6. 프리필터 등급을 높이면 HEPA 수명이 늘어나나요?

A. 대체로 그렇다. 다만 초기 차압 증가·에너지 사용과의 균형이 필요하다. 단계여과의 최적점은 현장 데이터로 찾는다.

Q7. 고습 환경에서 HEPA 운전 시 주의점은?

A. 응결 방지, 온습도 급변 최소화, 재질 적합성 확보가 중요하다. 차압 상승률이 빨라질 수 있어 모니터링 주기를 줄인다.

Q8. 필터 등급은 어떻게 정하나요?

A. 공정 청정도 요구, 기류 방식, 규제 요구를 고려해 ISO 29463/EN 1822 등급 체계에서 선택한다. 과도한 등급은 에너지·비용 부담을 초래할 수 있다.

Q9. 교체 후 기준선 측정이 왜 중요한가요?

A. 알람을 상대 기준으로 설정하고, 추세를 비교·판단하기 위해 필수다. 차압·유량·입자를 모두 기록해야 한다.

Q10. HEPA를 세척해 재사용할 수 있나요?

A. 일반적으로 권장되지 않는다. 무결성·성능 보증이 어렵고, 제조사 지침에도 반할 수 있다.

Q11. 크린룸 가동률이 낮을 때는 교체주기를 늘려도 되나요?

A. 가동률이 낮으면 부하가 적어 수명이 늘 수 있으나, 정지·저풍량으로 인한 습기·정체 리스크를 관리해야 한다. 상태 기반 모니터링으로 판단한다.

Q12. 필터 파손 없이도 누설이 발생하나요?

A. 하우징 이음부, 개스킷 눌림 불균일, 젤실 갭 등에서 바이패스 누설이 흔하다. 설치·체결 토크 관리가 중요하다.

공식 참고자료

• ISO/TC 209 Cleanrooms and associated controlled environments: ISO 14644 시리즈의 개발위원회 공식 페이지.
• IEST Recommended Practices: HEPA/ULPA 필터 누설 시험 등 크린룸 권장실무.
• WHO Annex 1: 멸균 의약품 제조 환경에서의 HEPA 무결성 등 운영 지침.
• 미 에너지부(US DOE) HEPA 필터 표준: 구매·성능·품질 요구.
• 제조사 공개자료: HEPA 등급, 시험법, 설치·취급 가이드.

결론

HEPA 필터 교체주기 관리는 “상태 기반·표준 준거·데이터 주도”가 핵심이다. 차압 절대값만 보는 단편적 접근에서 벗어나, 초기 기준선과 상승속도, 무결성, 유량·균일도, 청정도, 에너지 지표를 함께 추적해야 한다. 알람은 상대·절대 기준을 조합해 다단계로 설계하고, 현장 대응은 안전격리→원인규명→임시완화→수리·교체→검증·재발방지의 표준 흐름을 따른다. PM·KPI는 운영의 눈과 귀이며, 변경관리는 리스크를 제어하는 안전밸브다.

궁극적으로 목표는 제품·장비·사람을 보호하면서도 합리적 에너지 비용과 자산 수명을 달성하는 것이다. 표준과 제조사 가이드를 충실히 따르고, 자체 데이터를 꾸준히 학습·반영하는 조직만이 안정적이고 효율적인 크린룸 운영을 지속할 수 있다.
