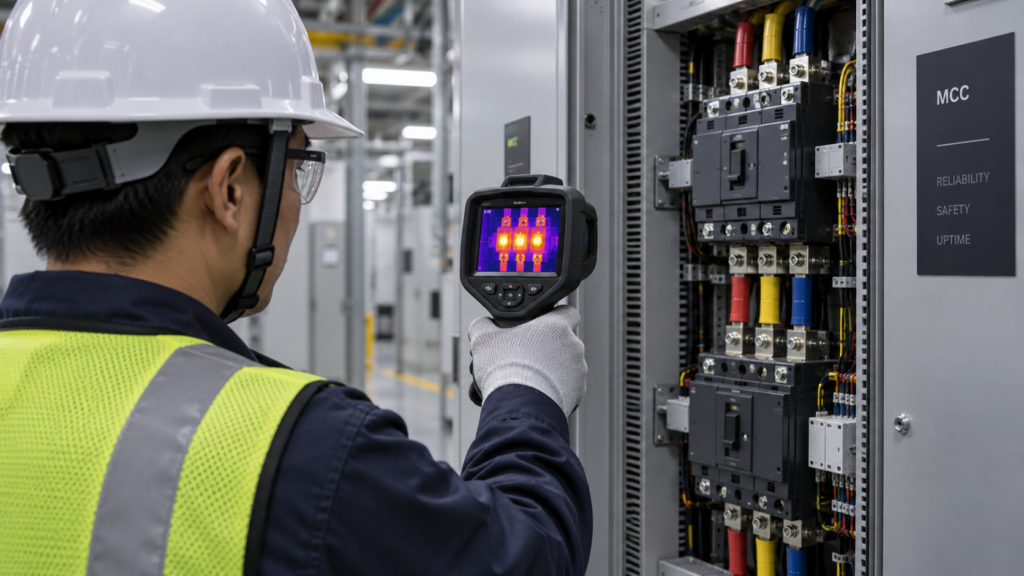

Thermal Camera 개요
Thermal Camera는 물체 표면이 방출하는 적외선 복사를 영상과 온도값으로 변환한다. 화면의 온도는 표면·광학·환경조건에 의존하는 측정 결과다.
Utility 적용
전기 접속부 과열, Motor·Bearing, Pump, Steam·Hot Water, HVAC, Insulation과 배관의 상대적 온도 이상을 비접촉으로 선별한다.
측정 전 준비
- 설비 ID·정상 부하·측정거리·시야·초점 확인
- 방사율과 반사온도 설정을 표면 재질에 맞게 검토
- 렌즈·배터리·교정상태와 온도범위 확인
- 사진 저장 형식과 위치·시간 기록 계획 확인
안전 주의사항
카메라는 안전을 대신하지 않는다. 전기반 접근은 자격·PPE·현장거리를 적용하고 덮개를 임의로 제거하지 않는다. 고온 표면·압력설비·회전체에 접근하지 않으며, 온도 영상만으로 무전압이나 누설 부재를 판단하지 않는다.

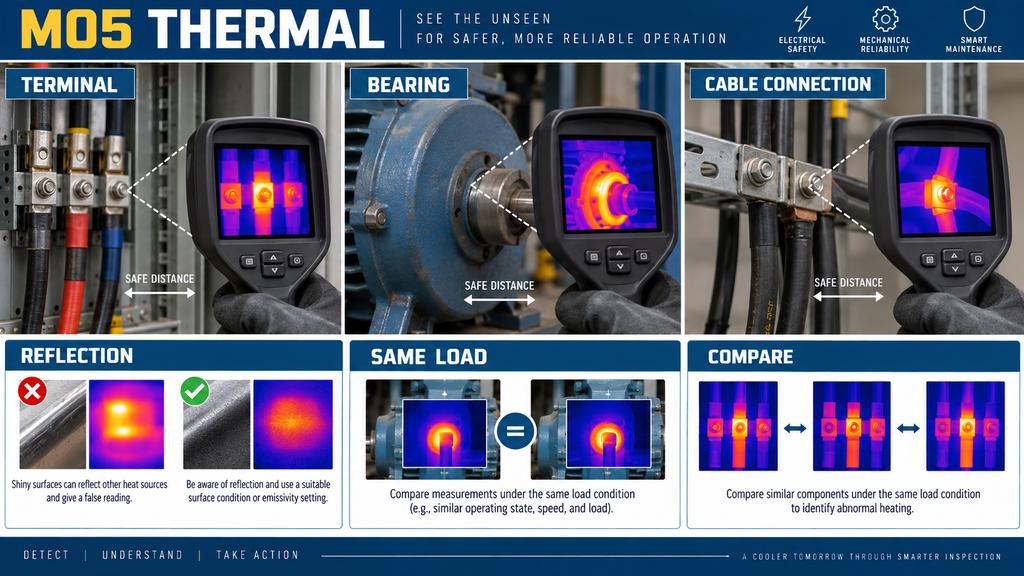

올바른 측정 위치
전기설비는 동일 상·동일 부하의 접속부를 비교하고, Motor·Bearing은 하우징의 동일 위치와 운전상태를 비교한다. 배관은 예상 열흐름과 단열·반사 영향을 고려해 관찰 가능한 표면을 선택한다.
현장 측정 순서
- 정상 부하·운전모드와 문제 현상을 기록한다.
- 초점과 거리, 온도 범위, 방사율 설정을 확인한다.
- 넓은 장면에서 이상 위치를 찾은 뒤 좁혀 촬영한다.
- 관심영역과 주변 비교점을 포함해 열화상·실화상을 저장한다.
- 부하·주변온도·반사원·풍속 등 조건을 함께 기록한다.
측정값 해석
온도값보다 동일 조건의 온도차·패턴·시간변화가 우선이다. 방사율이 낮은 금속은 반사온도 영향을 크게 받을 수 있고, 거리·각도·초점·대기조건도 결과에 영향을 준다. 가능하면 접촉식 기준측정으로 의심 지점을 교차 확인한다.
정상·비정상 판단
정상 판정은 OEM 온도한계, 설계·보호 기준, 동일 설비 Baseline과 동일 부하조건을 함께 사용한다. 한 장의 색상이나 한 점의 온도만으로 고장 원인을 확정하지 않는다.
흔한 측정 오류
방사율 오설정, 반사된 열원을 대상 온도로 오인, 초점 불량, 너무 먼 거리, 시야각 변화, 부하조건 불일치, 열화상만 저장하고 실화상·측정조건을 남기지 않는 오류가 흔하다.
이상값 추가 점검
전기 과열은 전류·상간비교·접속상태·부하를 확인한다. Motor·Bearing은 진동·윤활·정렬과 함께 본다. 배관·단열 이상은 표면온도·유량·주변온도와 누설 여부를 적합한 방법으로 추가 확인한다.
조치 후 Verification
동일 위치·거리·방사율·초점·부하조건으로 재촬영한다. 관심영역과 비교점의 온도차가 감소했는지, 실측 기준과 일치하는지, 이상 패턴이 재발하지 않는지 확인한다.
Baseline / Trend 관리
열화상·실화상, 설비 ID, 관심영역, 방사율, 반사온도, 거리, 부하, 주변조건, 계측기 ID와 시각을 함께 보존한다.
References
- ISO 18434-1, condition monitoring and thermography principles
- NFPA 70B, electrical equipment maintenance guidance
- 카메라 제조사 방사율·측정거리·환경 보정 매뉴얼
현장 품질보강
정상은 동일 부하·거리·각도·초점·방사율 조건에서 OEM 한계 및 설비 Baseline과 일치하는 패턴이다. 이상은 반사·방사율·환경·초점 오류를 배제하고 접촉식 기준측정과 전류·진동·운전상태를 교차 확인한 뒤 지속되는 이탈로 판정한다. RCA는 설정·광학조건 → 부하·접속 → 윤활·정렬·베어링 → 단열·유량 순으로 분리한다. 조치 후 동일 조건 재촬영과 보조 측정, 알람·트립·온도 Trend를 함께 확인한다.
