1. 측정 목적
Loop/Process Calibrator는 4–20 mA 신호를 발생·측정하고, 필요할 때 전압·RTD·열전대 입력을 모사하여 트랜스미터와 제어 루프의 신호 경로를 확인하는 휴대형 계측기다. 설비를 강제로 운전하거나 설정값을 임의 변경하는 도구가 아니라 신호의 원인과 전달 상태를 분리 확인하는 도구로 사용한다.
2. 적용 범위
압력·유량·온도 트랜스미터, I/O 카드, 제어밸브 포지셔너, 신호 케이블의 loop current와 현장 표시값을 점검한다. 모델별 지원 기능과 허용 전압·전류를 먼저 확인한다.
3. 사전 준비
교정 상태와 배터리, 리드·퓨즈·단자를 확인하고 회로도에서 전원, 극성, 신호 귀환, 측정점을 식별한다. 측정값·단위·태그·루프 상태를 기록할 양식을 준비한다.
4. 안전
작업허가와 LOTO 필요 여부를 확인한다. 전류 단자에 전압을 인가하지 말고, 측정·소싱·시뮬레이션 모드를 연결 전에 선택한다. 제어루프를 분리하거나 신호를 주입하면 공정 출력이 변할 수 있으므로 운전 담당자와 우회·수동 운전 조건을 합의한다.
5. 측정 위치와 연결

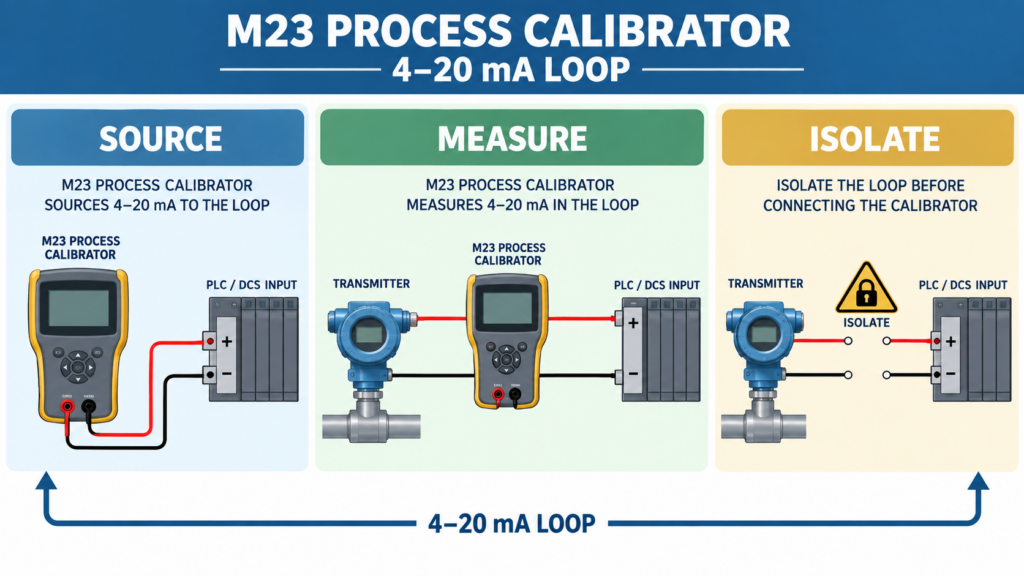

전원 공급형 loop에서 직렬 전류 측정인지, calibrator가 loop power를 제공하는지 구분한다. 극성을 확인하고 공통 접지나 실드의 연결 상태를 기록한다. HART 사용 루프는 통신 저항과 계기 연결 조건이 신호에 미치는 영향을 확인한다.
6. 측정 절차
먼저 무부하 또는 안전한 상태에서 calibrator의 전류 측정 기능으로 실제 loop current를 읽는다. 다음으로 기준 신호를 소싱하거나 트랜스미터 입력을 모사할 때는 단계별로 작은 변화부터 적용하고, 현장 표시·제어실 입력·출력 반응을 각각 기록한다. RTD·열전대는 센서 종류와 배선 방식을 일치시킨다.
7. 값의 해석
전류값과 공정 단위의 변환은 트랜스미터 범위·방향·댐핑 설정을 기준으로 해석한다. 신호가 정상이어도 표시값이 다르면 스케일링·단위·입력 채널 설정을 별도로 확인한다. 소싱값과 수신값의 차이는 배선 저항, 단자 접촉, 입력 부담, 절연 문제를 순서대로 분리한다.
8. 정상·비정상 판단
정상은 지정한 입력 조건에서 신호가 안정적으로 전달되고 현장·제어실 표시가 같은 기준으로 재현되는 상태다. 비정상은 개방·단락, 극성 반대, 전류 포화, 불안정한 흔들림, 소싱값과 수신값의 불일치, 안전 한계를 넘는 연결이 확인되는 경우다. 합격 한계는 해당 루프 사양과 교정 절차를 적용한다.
9. 흔한 오류
전류 측정과 전압 측정 단자를 혼동하거나, source와 measure 모드를 바꾸지 않은 채 연결하는 실수가 많다. 또한 센서 범위와 제어실 스케일을 혼동하고, 신호 주입 중 자동제어가 활성화된 상태를 놓치기 쉽다.
10. 추가 확인
이상 시 퓨즈·리드·단자·전원·접지·채널 설정을 차례로 확인한다. 같은 calibrator로 현장 양단을 비교하되 회로를 불필요하게 우회하지 않는다. 필요하면 절연 상태와 케이블 연속성을 승인된 방법으로 별도 점검한다.
11. 검증
원상 복귀 후 트랜스미터 출력, 제어실 입력, 현장 표시를 동일한 조건에서 다시 확인한다. 주입 또는 시뮬레이션을 사용했다면 우회·수동 설정·알람 억제·임시 배선을 모두 해제했는지 교대자와 교차 확인한다.
12. 기준과 추세
교정 전후의 소싱값·측정값·표시값·오차·루프 상태를 태그별로 보관한다. 단일 측정의 합격 여부와 장기 drift 추세를 구분하고, 반복 오차는 계기보다 배선·전원·설정 문제와 함께 검토한다.
13. References
IEC 61557-12: Electrical safety in low-voltage distribution systems—measuring and monitoring equipment. IEC 61010-1: Safety requirements for electrical equipment for measurement, control, and laboratory use. ISA-51.1: Process Instrumentation Terminology.
