절연저항계(Megger) 개요
Insulation Resistance Tester는 지정된 시험전압을 인가하고 절연저항을 측정하는 계측기다. 시험전압·측정범위·방전 기능은 장비와 대상 설비 사양을 따른다.
Utility 적용
Motor, Cable, Transformer, Heater와 전기설비의 절연 상태를 정전기적으로 확인한다. 절연저항 한 번의 값만으로 수명이나 고장을 확정하지 않는다.
측정 전 준비

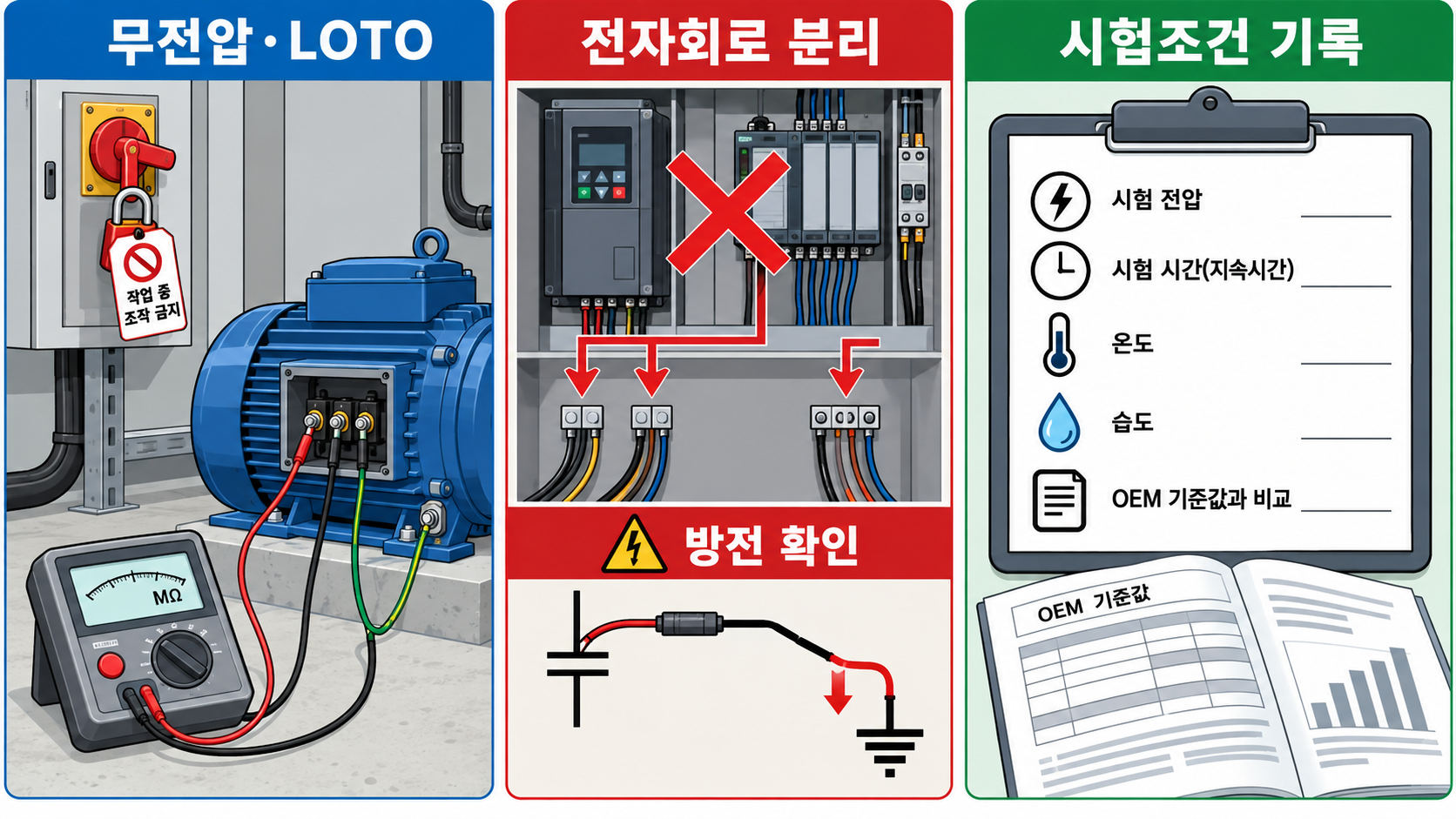

- 대상 회로와 제조사 시험절차 확인
- LOTO, 무전압, 잔류전하 방전 및 회로 분리
- PLC, VFD, 센서와 전자회로가 시험전압에 노출되지 않도록 격리
- 시험전압·시험시간·접속점을 기록
안전 주의사항
절연저항 시험은 높은 DC 시험전압을 사용할 수 있다. 자격 있는 작업자만 승인 절차와 PPE를 적용한다. 시험 중 단자에 접촉하지 말고, 시험 종료 후 대상 회로의 잔류전하가 안전하게 방전됐는지 확인한다. 전자장치에 시험전압을 인가하지 않는다.
올바른 측정 위치
Motor는 제조사 절차에 따라 권선-접지 또는 권선 간을 분리해 측정한다. Cable은 양단 격리 후 도체-접지와 필요한 도체 간을 구분한다. 측정 위치와 접지 연결을 도면에 표시한다.
현장 측정 순서
- 설비 ID, 회로, 온도·습도와 격리상태를 기록한다.
- 대상 설비와 전자회로 분리 및 무전압을 확인한다.
- 시험전압·시험시간·단자를 제조사 절차와 대조한다.
- 시험을 실행하고 안정값 또는 시간에 따른 값을 기록한다.
- 시험 종료 후 방전·무전압·재연결 전 검사를 수행한다.
측정값 해석
절연저항은 온도, 습기, 오염, 케이블 길이, 시험전압과 시험시간에 영향을 받는다. 정격·설계·OEM 기준과 동일 조건의 이전 Baseline을 비교한다. 숫자가 높다고 모든 절연 결함이 배제되는 것은 아니며, 낮거나 급격히 감소하는 Trend는 추가 조사가 필요하다.
정상·비정상 판단
보편적인 단일 최소값을 적용하지 않는다. 적용 표준, OEM 한계, 설비 정격, 시험전압·시간, 온도·습도와 보정조건을 함께 검토한다. 상간 또는 상-접지 결과의 불균형과 과거 대비 감소를 함께 본다.
흔한 측정 오류
전자장치 미분리, 잔류전하 미방전, 잘못된 시험전압, 짧은 시험시간, 습기·오염 상태 미기록, 케이블 양단 미격리, 측정 후 재연결 전 확인 누락이 흔하다.
이상값 추가 점검
낮은 값은 습기·오염·케이블 종단·접속함·권선·케이블 손상을 순서대로 분리 점검한다. 온도·습도와 측정조건을 재확인하고, 필요하면 전문 시험법과 OEM 절차로 추가 진단한다.
조치 후 Verification
동일 시험전압·시간·접속점·환경조건에서 재시험한다. 방전과 재연결 검사를 완료하고, 결과를 Baseline 및 적용 기준과 비교한다.
Baseline / Trend 관리
설비 ID, 회로·상, 시험전압, 시험시간, 온도·습도, 측정위치, 결과, 방전확인, 계측기 ID와 시각을 저장한다.
References
- IEC 61557-2, insulation resistance measurement equipment
- IEC 61010-1, measurement equipment safety
- OSHA 1910.147, control of hazardous energy
현장 품질보강
정상 판정은 OEM/적용 표준의 시험전압·시간·환경조건을 충족하고 동일 조건 반복값과 이전 Baseline이 일관된 경우로 한정한다. 이상 판정은 전자회로 미분리, 잔류전하, 습기·오염, 접속 불량을 배제한 뒤에도 기준 이탈 또는 지속 하락 Trend가 남을 때 적용한다. RCA는 회로 격리 → 계측기/리드 자체점검 → 환경·표면상태 → 케이블/권선/접속부 순으로 분리한다. 조치 후 동일 조건 재시험, 방전 확인, 재연결 확인, 보호·제어 기능 확인을 기록한다.
