중요 모터 제어회로 안정화가 먼저다
반도체 공장에서 Utility 설비는 생산설비만큼 중요하다.
CDA, PCW, DI/RO, Chiller, Cooling Tower, AHU/HVAC, WWT, 전기설비 중 하나라도 불안정해지면 생산라인 정지, 품질 이슈, 설비 알람, 재기동 지연으로 이어질 수 있다.
최근 현장에서 검토 중인 항목 중 하나가 중요 모터 제어회로에 래치릴레이를 적용하는 것이다. 목적은 단순하다.
순간정전 또는 짧은 전압강하 발생 시 제어회로가 불필요하게 리셋되어 중요 모터가 정지되는 리스크를 줄이는 것이다.

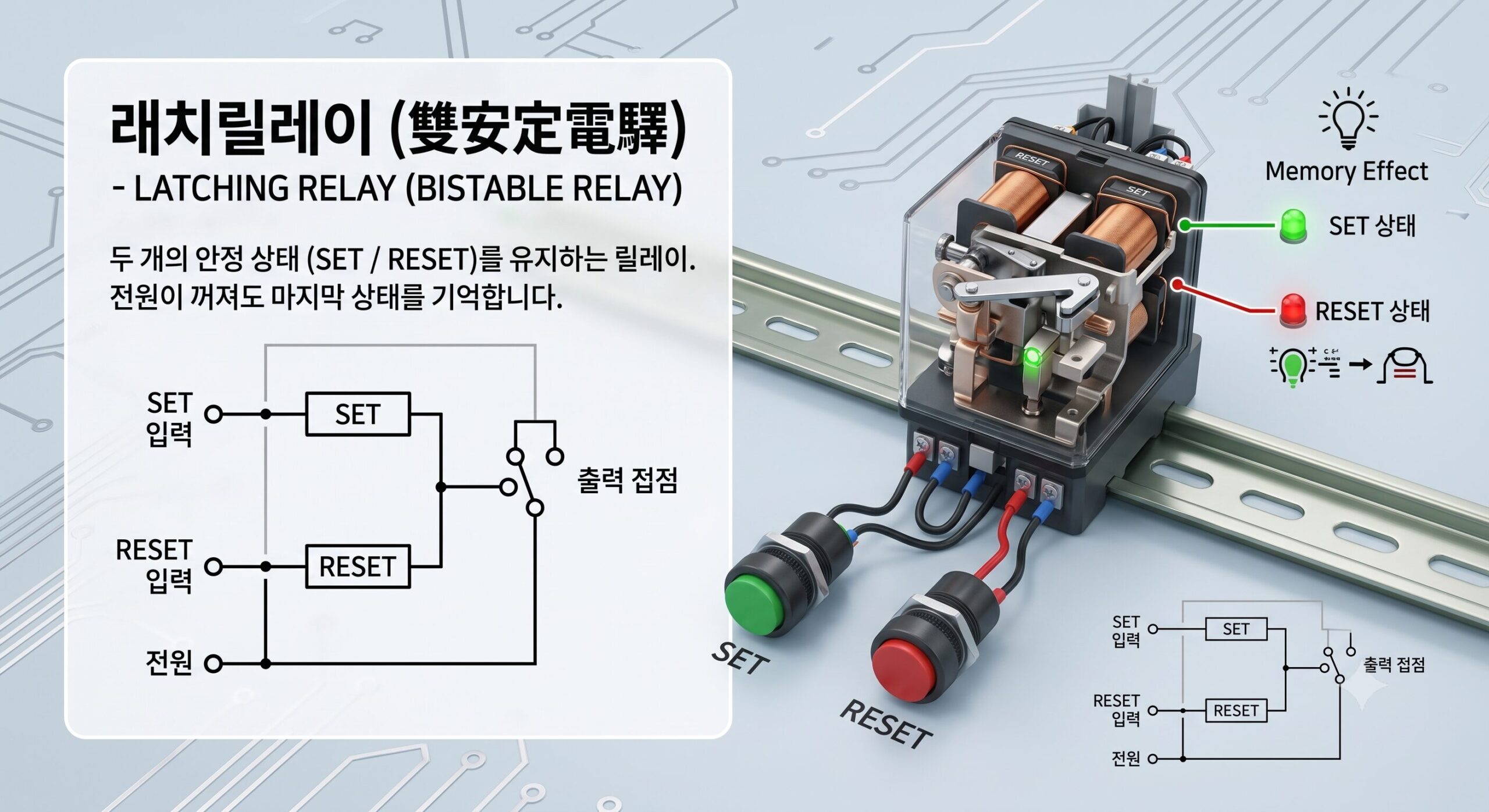

1. 래치릴레이란 무엇인가

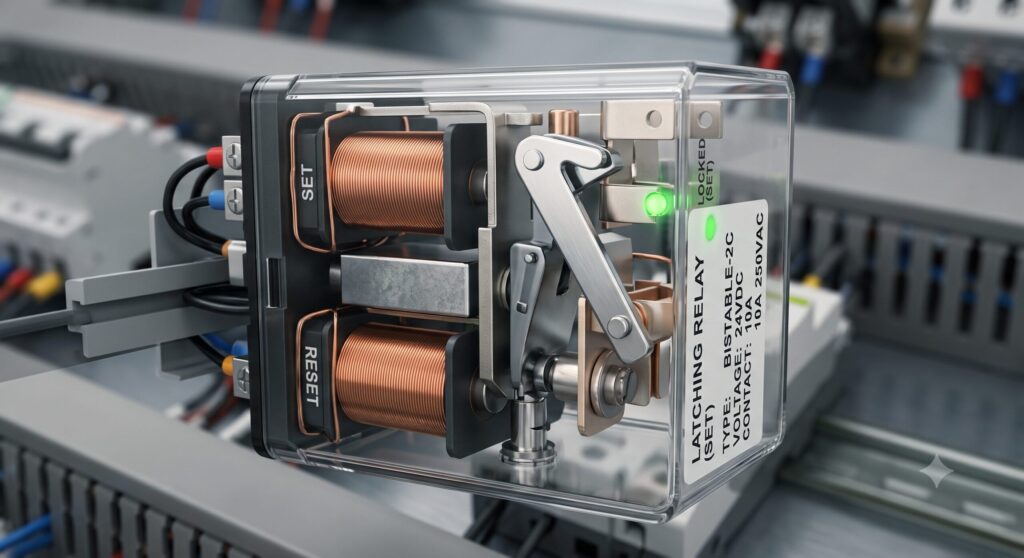

래치릴레이는 일반 릴레이와 다르게 한 번 동작한 상태를 기계적 또는 자기적으로 유지하는 릴레이다. 일반 릴레이는 코일 전원이 사라지면 접점이 원위치로 복귀하지만, 래치릴레이는 SET 신호와 RESET 신호를 통해 상태를 유지하거나 해제한다.
예를 들어 OMRON MYK 계열은 SET 코일과 RESET 코일을 사용하는 래칭 릴레이 구조이며, 제조사 자료에서도 SET/RESET 코일 동작 조건을 명시하고 있다. 또한 SET과 RESET에 동시에 전압이 인가될 경우 SET 상태가 우선된다는 주의사항도 확인된다. (files.omron.eu)
Schneider Electric의 Acti9 iTL 계열도 임펄스 릴레이 방식으로, 코일에 펄스 신호가 들어올 때마다 접점 상태가 전환되는 구조이며, 두 개의 안정된 기계적 위치를 가진다고 설명되어 있다. 일부 모델은 230~240VAC 또는 110VDC 제어전압 사양도 제공된다. (ckm-content.se.com)
2. 왜 일반 릴레이보다 유리한가
일반 릴레이는 제어전원이 순간적으로 끊기면 바로 복귀된다.
이 구조에서는 짧은 순간정전에도 모터 운전신호가 사라지고, 전자접촉기가 떨어지면서 모터가 정지될 수 있다.
반면 래치릴레이는 짧은 제어전원 상실이 발생해도 이전 운전 상태를 유지할 수 있다.
즉, 모터 자체에 전원이 완전히 차단되지 않고 제어회로만 흔들리는 경우라면 불필요한 정지를 줄이는 데 도움이 된다.
다만 중요한 점이 있다.
래치릴레이는 동력 전원을 보상하는 장치가 아니다.
모터 전원 자체가 완전히 끊기거나 전자접촉기가 떨어지는 구조라면 래치릴레이만으로 지속 운전을 보장할 수 없다.
따라서 래치릴레이 적용 목적은 아래와 같이 봐야 한다.
- 제어신호 유지
- 순간정전 후 불필요한 OFF 방지
- 중요 모터의 재기동 조건 안정화
- 운전 상태 기억
- 작업자 조작 실수 방지
- 정전 후 설비 상태 확인 용이
3. 적용 대상은 전체 모터가 아니라 중요 모터만
래치릴레이를 모든 모터에 적용하는 것은 바람직하지 않다.
비용도 증가하고, 제어회로가 복잡해지며, 정전 후 자동복귀로 인한 안전 리스크도 발생할 수 있다.
적용 대상은 반드시 중요도 기준으로 선별해야 한다.
우선 적용 검토 대상은 다음과 같다.
- CDA 메인 압축기 및 중요 보조설비
- Chiller / Cooling Tower 주요 순환 펌프
- PCW 공급 펌프
- DI/RO 주요 공급 펌프
- AHU/HVAC 핵심 팬
- WWT 연속운전 필요 설비
- 전기실 냉각·환기 관련 중요 팬
- 공정 영향이 큰 Hook-up Utility 공급 설비
반대로 일반 배기팬, 예비 펌프, 현장 수동운전 장비, 정지 후 안전확인이 필요한 설비는 신중히 검토해야 한다.
결론적으로 래치릴레이는 “라인 정지 리스크가 큰 중요 모터” 중심으로 적용하는 것이 맞다.
4. 기존 조작판넬에 바로 적용해도 되는가
기존 판넬을 그대로 개조하는 방법도 있지만, 현장에서는 신중해야 한다.
오래된 판넬은 도면과 실제 배선이 다를 수 있고, 작업 중 오결선이나 시퀀스 오류가 발생할 수 있다.
특히 기존 판넬에 Push Button, MCC, 타이머, 보조접점, 인터록, 알람회로가 복잡하게 구성되어 있다면 단순히 릴레이만 교체해서는 안 된다.
현장 적용 방식은 두 가지로 나눌 수 있다.
1) 기존 판넬 내부 개조
장점은 공간이 적게 들고 기존 조작 구조를 유지할 수 있다는 점이다.
하지만 단점은 작업 중 기존 회로를 건드려야 하고, 도면 불일치 시 리스크가 크다는 점이다.
2) 별도 24VDC 제어 보조판넬 구성
중요 모터만 대상으로 별도 24VDC SMPS, 래치릴레이, 보호퓨즈, 단자대, 상태표시등을 구성하는 방식이다.
초기 작업량은 늘어나지만, 기존 판넬을 최소한으로 건드릴 수 있고 유지보수성이 좋아진다.
현장에서는 두 번째 방식이 더 안정적이다.
특히 반도체 Utility처럼 정지가 큰 손실로 이어지는 설비는 기존 판넬 직접 개조보다 별도 소형 제어판넬 구성 후 연동하는 방식이 안전하다.
5. 24VDC 적용이 유리한 이유
AC 제어전원 방식도 사용 가능하지만, 순간정전 대응 목적이라면 24VDC 방식이 더 유리하다.
24VDC 제어회로는 SMPS와 소형 UPS 또는 DC Backup 구성이 쉽다.
또한 릴레이, 타이머, PLC 입력, 상태표시, 원격감시 연동이 편하다.
반면 AC 제어전원은 현장 전압 변동, 순간전압강하, 코일 채터링 영향이 상대적으로 클 수 있다.
물론 Schneider 일부 임펄스 릴레이처럼 230~240VAC 코일 사양 제품도 있으므로 AC 적용이 불가능한 것은 아니다. (Schneider Electric)
하지만 중요한 설비의 순간정전 대응 목적이라면 아래 구성이 더 적합하다.
- 24VDC SMPS
- DC Backup 또는 소형 UPS
- 래치릴레이
- 운전/정지 상태표시
- RESET 버튼
- Auto/Manual 선택스위치
- MCC 보조접점 피드백
- 알람 출력 접점
6. 가장 주의해야 할 부분: Y-Delta 기동 회로
래치릴레이를 적용할 때 가장 조심해야 할 회로가 Y-Delta 기동 모터다.
Y-Delta 회로는 Main, Star, Delta 접촉기와 타이머가 연동된다.
순간정전이 발생했을 때 래치릴레이가 운전명령만 유지하더라도, 타이머가 리셋되거나 접촉기 상태가 꼬이면 재기동 시퀀스 문제가 발생할 수 있다.
예를 들어 아래와 같은 문제가 생길 수 있다.
- 타이머만 리셋되어 Star부터 다시 기동
- 모터 회전 중 재기동 시 과전류 발생
- Star/Delta 전환 인터록 오류
- 접촉기 복귀 지연으로 순간 단락 리스크
- 모터가 완전히 정지하지 않은 상태에서 재투입
따라서 Y-Delta 모터는 래치릴레이만 적용하면 안 된다.
반드시 타이머 전원 유지, 접촉기 피드백, 재기동 지연시간, 모터 정지 확인 조건을 함께 검토해야 한다.
필요 시 아래 조건을 추가해야 한다.
- 순간정전 감지 릴레이
- 재기동 Delay Timer
- Star/Delta 인터록 재검토
- 모터 정지 확인 시간
- MCC Trip 상태 확인
- 자동복귀 허용/금지 선택
- 현장 안전 RESET 조건
7. 래치릴레이 적용 시 기대효과
래치릴레이 적용의 핵심 효과는 “제어 안정화”다.
기대효과는 다음과 같다.
| 구분 | 기대효과 |
| 순간정전 대응 | 짧은 제어전원 상실 시 운전 상태 유지 |
| 중요 모터 보호 | 불필요한 정지 및 재기동 감소 |
| 생산 리스크 감소 | Utility 공급 중단 가능성 축소 |
| 작업자 실수 방지 | 운전 상태 기억 및 명확한 RESET 구조 확보 |
| 유지보수성 개선 | 중요 모터 제어회로 표준화 가능 |
| 사고 분석 용이 | 정전 전후 상태 확인 가능 |
8. 적용 전 반드시 확인할 사항
래치릴레이는 좋은 부품이지만, 잘못 적용하면 오히려 위험하다.
특히 정전 후 자동복귀가 안전상 문제가 되는 설비에는 적용하면 안 된다.
적용 전 체크사항은 아래와 같다.
| 확인항목 | 검토내용 |
| 설비 중요도 | 정지 시 생산 영향이 큰 설비인지 |
| 자동복귀 가능 여부 | 정전 후 자동운전이 안전한 설비인지 |
| 제어전원 구조 | AC 제어인지, DC 제어인지 |
| MCC 회로 | 전자접촉기, 과부하계전기, 보조접점 상태 |
| 기동방식 | 직입기동, Y-Delta, 인버터 기동 여부 |
| 타이머 영향 | 순간정전 시 타이머 리셋 여부 |
| 인터록 | 기존 안전회로와 충돌 여부 |
| 운전 피드백 | 실제 모터 운전 상태 확인 가능 여부 |
| 수동 RESET | 사고 후 강제 재기동 방지 조건 |
| 도면 정합성 | 실제 배선과 도면 일치 여부 |
9. 현장 적용 방향
이번 검토의 결론은 명확하다.
래치릴레이는 전체 설비에 무리하게 적용할 것이 아니라, 중요 모터 제어회로 안정화 목적으로 제한 적용해야 한다.
가장 적합한 방향은 다음과 같다.
- 중요 모터 리스트 작성
- 정지 시 생산 영향도 평가
- 기존 조작판넬 도면 및 실제 배선 확인
- AC/DC 제어전원 방식 확인
- Y-Delta 및 타이머 회로 별도 검토
- 24VDC 보조판넬 구성 검토
- 1~2대 Pilot 적용
- 순간정전 테스트 또는 모의 시퀀스 검증
- 이상 없을 경우 중요 설비로 확대 적용
- SOP 및 점검표 반영
10. 결론
래치릴레이는 단순한 부품 교체가 아니다.
반도체 Utility 설비에서는 순간정전, 전압강하, 제어전원 리셋으로 인한 설비 정지를 줄일 수 있는 중요한 개선 수단이 될 수 있다.
하지만 래치릴레이만 적용한다고 모든 문제가 해결되지는 않는다.
동력부 전원, MCC, 타이머, 전자접촉기, 인터록, 자동복귀 안전조건까지 함께 검토해야 한다.
특히 Y-Delta 기동 모터는 반드시 별도 시퀀스 검토가 필요하다.
잘못 적용하면 순간정전 방지가 아니라 재기동 사고로 이어질 수 있다.
따라서 최종 방향은 다음과 같다.
중요 모터만 선별 적용한다.
기존 판넬 직접 개조보다 24VDC 보조판넬 방식이 안정적이다.
래치릴레이는 제어부 안정화 장치이지 동력부 정전 보상장치가 아니다.
Pilot 적용 후 검증하고 확대한다.
Utility 설비의 안정성은 큰 투자만으로 확보되는 것이 아니다.
현장 제어회로의 작은 개선이 생산라인 정지 리스크를 줄이는 핵심 대책이 될 수 있다.
