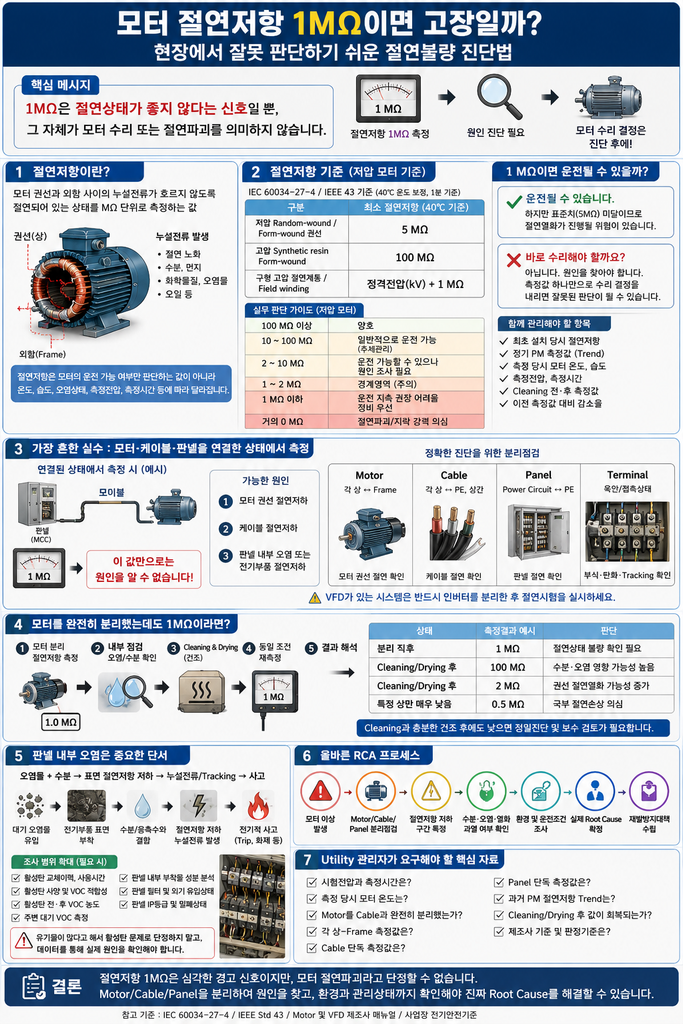

모터 절연저항 1MΩ이면 고장일까? 현장에서 잘못 판단하기 쉬운 절연불량 진단법

산업현장에서 모터 고장이 발생하면 가장 먼저 실시하는 점검 중 하나가 절연저항(Insulation Resistance, IR) 측정입니다.

그런데 현장에서는 절연저항이 낮게 측정됐다는 이유만으로 다음과 같이 결론을 내리는 경우가 있습니다.

> “절연저항이 1MΩ밖에 나오지 않으므로 모터 절연이 손상됐다. 모터를 수리해야 한다.”

하지만 이 판단은 충분하지 않습니다.

1MΩ이 측정되었다는 것은 절연상태가 좋지 않다는 신호이지, 그 자체가 권선의 절연파괴나 모터 수리를 의미하는 것은 아닙니다.

특히 모터, 케이블, 판넬이 연결된 상태에서 측정했다면 더욱 주의해야 합니다.

—

1. 절연저항이란?

모터 권선과 외함(Frame) 사이에는 전류가 흐르지 않도록 절연되어 있습니다.

그러나 절연재의 노화, 수분, 먼지, 화학물질, 오일 및 각종 오염물이 존재하면 미세한 누설전류가 발생할 수 있습니다.

이러한 절연상태를 MΩ 단위로 측정하는 것이 절연저항 측정입니다.

일반적으로 절연저항이 높을수록 절연상태가 양호하다고 판단합니다.

다만 절연저항은 모터의 운전 가능 여부만 판단하는 값이 아닙니다.

온도, 습도, 오염상태, 측정전압, 측정시간 등에 따라 결과가 크게 달라질 수 있기 때문입니다.

—

2. 1MΩ이면 모터가 운전되지 않는가?

그렇지 않습니다.

절연저항이 1MΩ 수준이라도 모터가 회전하고 정상적인 부하전류로 운전되는 경우가 있습니다.

여기서 반드시 구분해야 할 것이 있습니다.

“현재 운전된다”와 “절연상태가 정상이다”는 전혀 다른 의미입니다.

절연저항이 낮아도 당장 모터가 정지하지 않을 수 있지만, 절연열화가 진행되면 누설전류 증가, 지락, 보호계전기 동작 및 최종적으로 권선 손상으로 이어질 수 있습니다.

따라서 낮은 절연저항을 무시해서도 안 되고, 반대로 측정값 하나만으로 모터가 파손됐다고 단정해서도 안 됩니다.

—

3. 절연저항의 판단 기준

회전기 절연저항 평가에는 IEC 60034-27-4 및 IEEE 43과 같은 기준이 참고됩니다.

저압 모터에서는 단순히 현장에서 흔히 사용하는 “1MΩ만 넘으면 정상”이라는 방식으로 판단하기보다 모터 종류, 정격전압, 절연시스템, 온도 보정 및 제조사 기준을 함께 적용하는 것이 중요합니다.

특히 절연저항은 온도의 영향을 크게 받으므로 서로 다른 시점의 측정값을 비교할 때는 동일한 조건 또는 온도 보정값을 사용하는 것이 좋습니다.

현장에서는 절대값뿐 아니라 다음을 함께 관리해야 합니다.

– 최초 설치 당시 절연저항
– 정기 PM 측정값
– 측정 당시 모터 온도
– 주변 온도 및 습도
– 측정전압
– Cleaning 전·후 측정값
– 이전 측정값 대비 감소율

결국 한 번의 숫자보다 Trend가 훨씬 중요한 진단자료가 될 수 있습니다.

—

4. 가장 흔한 실수: 모터·케이블·판넬을 연결한 상태에서 측정

예를 들어 MCC 판넬에서 모터까지 연결된 상태에서 절연저항을 측정했는데 1MΩ이 나왔다고 가정해 보겠습니다.

이 결과만으로는 원인이 무엇인지 알 수 없습니다.

가능성은 최소 세 가지입니다.

① 모터 권선 절연저하

② 모터 전원 케이블 절연저하

③ 판넬 내부 오염 또는 전기부품의 절연저하

따라서 정확한 RCA를 위해서는 반드시 회로를 분리해야 합니다.

권장 분리점검

특히 VFD가 설치된 시스템이라면 제조사 절차에 따라 인버터를 측정회로에서 분리한 후 절연시험을 실시해야 합니다.

—

5. 모터를 완전히 분리했는데도 1MΩ이라면?

이 경우에는 모터 자체의 절연상태가 좋지 않을 가능성이 높아집니다.

하지만 여기서도 바로 Rewinding을 결정해서는 안 됩니다.

권장 순서는 다음과 같습니다.

Motor 분리 → 절연저항 측정 → 내부 오염/수분 점검 → Cleaning & Drying → 동일 조건 재측정 → 수리 여부 결정

예를 들어 다음과 같은 결과가 나올 수 있습니다.

Cleaning과 충분한 건조 후 절연저항이 크게 회복됐다면 처음부터 권선 자체가 파괴된 것이 아니라 수분이나 표면 오염에 의해 절연저항이 낮아졌을 가능성을 검토해야 합니다.

반대로 건조 및 Cleaning 후에도 낮은 값이 지속되거나 특정 상에서 현저하게 낮은 값이 반복된다면 정밀진단과 보수를 검토해야 합니다.

—

6. 판넬 내부 오염도 반드시 확인해야 한다

이번과 같은 사례에서 놓치기 쉬운 부분이 판넬 내부 환경입니다.

판넬 내부의 차단기, Contactor, Terminal 등에 유기물이나 먼지가 다량 부착되어 있다면 단순한 청결 문제가 아닐 수 있습니다.

오염물과 수분이 결합하면 표면 절연성능을 저하시키고 장기간에는 다음과 같은 문제를 만들 수 있습니다.

대기 오염물 유입 → 전기부품 표면 부착 → 수분/응축수와 결합 → 표면 절연저항 저하 → 누설전류/Tracking → 전기적 사고

따라서 모터 절연저항이 낮다고 해서 모터만 수리하면 근본적인 문제가 해결되지 않을 수도 있습니다.

판넬 내부에 비정상적인 유기물 부착이 발견된다면 주변 공정에서 발생하는 VOC 및 화학물질, 배기시스템, 활성탄 흡착설비의 성능과 관리상태까지 조사범위를 확대할 필요가 있습니다.

단, 판넬에 유기물이 있다는 사실만으로 활성탄을 원인으로 확정해서는 안 됩니다.

가능하다면 다음 데이터를 확인하는 것이 좋습니다.

– 활성탄 교체이력 및 사용시간
– 활성탄 사양 및 적용 VOC 적합성
– 활성탄 Tower 전·후 VOC 농도
– 주변 대기 VOC 측정
– 판넬 내부 부착물 성분 분석
– 판넬 Filter 및 외기 유입상태
– 판넬 IP 등급 및 밀폐상태

이를 통해 실제 오염원이 어디에서 발생했는지 확인해야 합니다.

—

7. 현장에서 Root Cause를 잘못 잡는 구조

잘못된 RCA는 보통 다음과 같습니다.

Motor Trip → 절연저항 낮음 → Motor 절연불량 → Motor 수리

이렇게 끝나면 “왜 절연저항이 낮아졌는가?”가 빠져 있습니다.

보다 적절한 RCA는 다음과 같이 진행해야 합니다.

Motor 이상 발생
↓
Motor / Cable / Panel 분리점검
↓
절연저항 저하 구간 특정
↓
수분·오염·열화·과열 여부 확인
↓
환경 및 운전조건 조사
↓
실제 Root Cause 확정
↓
재발방지대책 수립

즉, 절연저항 저하는 Root Cause가 아니라 고장현상 또는 진단결과일 수도 있습니다.

—

8. Utility 관리자가 확인해야 할 핵심

모터 절연문제가 보고됐을 때는 “몇 MΩ인가?”만 질문하지 말고 다음 자료를 요구하는 것이 좋습니다.

Fact
– 시험전압은 몇 V인가?
– 측정시간은 얼마인가?
– 측정 당시 모터 온도는?
– Motor를 Cable과 완전히 분리했는가?
– 각 상-Frame 측정값은?
– Cable 단독 측정값은?
– Panel 단독 측정값은?
– 과거 PM 절연저항 Trend는?
– Cleaning/Drying 후 값이 회복되는가?

Decision

이 자료가 확보된 다음에야 다음 중 어느 방향으로 갈 것인지 결정할 수 있습니다.

Continue Operation / Cleaning & Drying / Monitoring / Detailed Inspection / Repair / Rewinding

—

결론

절연저항 1MΩ이라는 숫자 하나만으로 “모터 절연이 파괴되었으므로 수리해야 한다”고 결론 내리는 것은 충분하지 않습니다.

1MΩ 수준이라면 절연상태가 좋지 않다는 중요한 경고로 받아들여야 하지만, 먼저 Motor / Cable / Panel을 분리하여 실제 절연저항 저하 위치를 특정해야 합니다.

모터 단독 절연저항이 낮더라도 Cleaning과 Drying 후 재측정을 통해 수분 및 오염의 영향을 확인할 필요가 있습니다.

특히 판넬 내부에 유기물, 먼지, 부식 등이 반복적으로 발생한다면 모터 수리보다 더 중요한 질문이 있습니다.

“왜 이 설비의 절연상태가 계속 나빠지고 있는가?”

좋은 유지보수는 고장난 부품을 교체하는 것에서 끝나지 않습니다.

설비 → 케이블 → 판넬 → 주변환경까지 원인을 추적하고 동일 고장이 다시 발생하지 않도록 관리하는 것이 Root Cause Analysis의 핵심입니다.

참고 기준

– IEC 60034-27-4 — Rotating electrical machines: Measurement of insulation resistance and polarization index
– IEEE Std 43 — Recommended Practice for Testing Insulation Resistance of Electric Machinery
– 해당 Motor 및 VFD 제조사의 절연시험·유지보수 매뉴얼

※ 실제 운전 및 정비 판단은 설비 정격, 제조사 기준, 사업장 전기안전기준 및 측정조건을 우선 적용해야 합니다.
