우리가 사용하는 모든 전기는 발전소에서 생산되어 가정과 산업 현장으로 전달됩니다. 이 과정에서 전압을 효율적으로 조절하는 것은 전력 손실을 최소화하고 안정적인 공급을 가능하게 하는 핵심 요소입니다. 바로 여기에 Transformer(변압기)의 역할이 있습니다. Transformer는 전력 시스템의 심장과 같은 존재로, 교류 전압의 크기를 바꾸어 전력 전송의 효율성을 극대화하는 데 필수적인 장치입니다. 이 글에서는 Transformer의 기본적인 작동 원리부터 다양한 종류, 주요 구성 요소, 그리고 효율적인 유지보수 및 관리 전략까지 상세히 다루겠습니다.
트랜스포머란 무엇인가요?
트랜스포머는 전자기 유도 현상을 이용하여 한 회로의 교류 전압을 다른 회로로 변환시키는 전기 장치입니다. 주로 전압을 높이거나(승압) 낮추는(강압) 역할을 하며, 전력을 소비하는 과정에서 발생하는 저항 손실을 줄이고 효율적인 전력 전송을 가능하게 합니다. 고압으로 송전하고 저압으로 배전하는 현대 전력 시스템에서 트랜스포머는 없어서는 안 될 핵심 부품입니다.
트랜스포머의 작동 원리
트랜스포머의 작동 원리는 물리학의 전자기 유도 법칙에 기반합니다. 주요 원리는 다음과 같습니다.
1. 전자기 유도 현상
트랜스포머는 철심(Core)에 감겨 있는 두 개의 코일(권선)로 구성됩니다. 한쪽 코일(1차 코일)에 교류 전압을 인가하면, 전류의 변화에 따라 철심 내부에 변화하는 자기장이 생성됩니다. 이 변화하는 자기장은 다른 쪽 코일(2차 코일)을 통과하며 전자기 유도에 의해 전압을 유도하게 됩니다. 이 유도되는 전압의 크기는 1차 코일과 2차 코일의 권선 수 비율에 따라 달라집니다.
2. 전압 변환의 핵심: 권선 수 비율
트랜스포머의 1차 코일과 2차 코일의 권선 수(감긴 횟수) 비율이 전압 변환의 핵심입니다. 2차 코일의 권선 수가 1차 코일보다 많으면 전압이 상승(승압)하고, 적으면 전압이 하강(강압)합니다. 이 과정에서 전력(전압 x 전류)은 이론적으로 손실 없이 보존됩니다. 따라서 전압이 증가하면 전류는 감소하고, 반대로 전압이 감소하면 전류는 증가합니다.
트랜스포머의 주요 종류
트랜스포머는 사용 목적과 용도에 따라 다양하게 분류됩니다.
1. 전력용 트랜스포머 (Power Transformer)

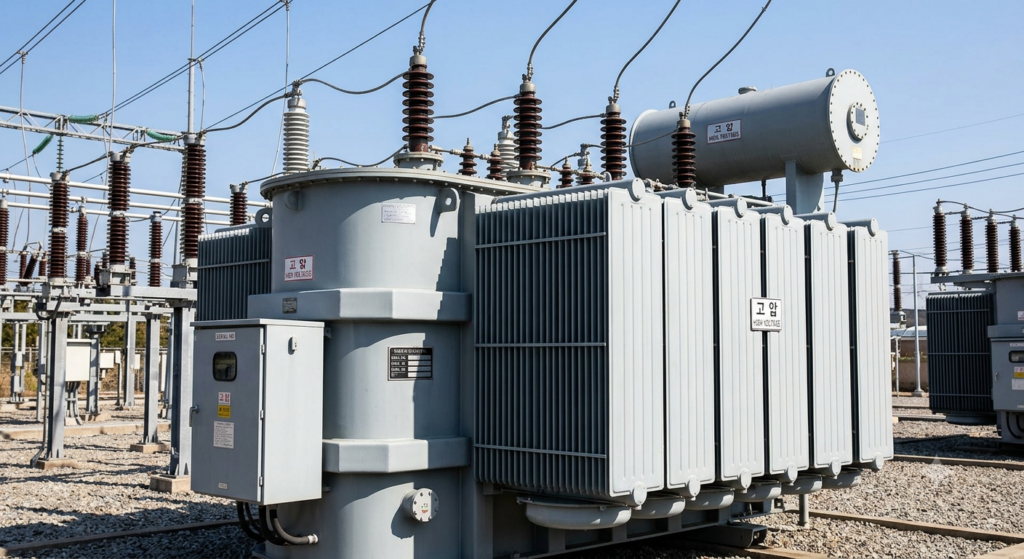

발전소에서 생산된 고전압 전력을 송전선으로 보내기 위해 전압을 크게 높이거나, 변전소에서 송전된 고전압을 배전선으로 보내기 전에 적절한 전압으로 낮추는 데 사용됩니다. 매우 큰 용량을 가지며, 장거리 송전에 필수적인 역할을 합니다.
2. 배전용 트랜스포머 (Distribution Transformer)
주상 변압기라고도 불리며, 전신주나 건물 외부에 설치되어 송전선에서 받은 고전압을 가정이나 공장에서 사용할 수 있는 저전압으로 변환합니다. 우리 주변에서 가장 흔하게 볼 수 있는 Transformer 형태입니다.
3. 계기용 트랜스포머 (Instrument Transformer: CT, PT)
고전압, 대전류 회로에서 전압(PT: Potential Transformer)이나 전류(CT: Current Transformer)를 안전하게 측정 가능한 낮은 값으로 변환하여 계측기나 보호 계전기에 공급하는 역할을 합니다. 이는 고전압 회로를 직접 다루는 위험을 방지하고 정확한 측정을 가능하게 합니다.
4. 특수 목적 트랜스포머
용접기용, 절연용, 정류용 등 특정 산업 또는 응용 분야에 맞춰 설계된 트랜스포머도 있습니다. 각기 다른 요구사항에 따라 맞춤형으로 제작됩니다.
트랜스포머의 핵심 구성 요소
트랜스포머는 다음과 같은 주요 구성 요소로 이루어져 있습니다.
- 철심 (Core): 규소 강판을 적층하여 만들며, 자기 회로를 형성하여 자기장이 효율적으로 통과하도록 돕습니다. 철심의 품질은 트랜스포머의 효율에 큰 영향을 미칩니다.
- 권선 (Windings): 구리나 알루미늄으로 만들어진 코일로, 1차 및 2차 회로를 형성하여 전압 변환이 이루어지는 부분입니다.
- 절연체 (Insulation): 권선 간, 권선과 철심 간의 전기적 절연을 제공하여 단락을 방지합니다. 종이, 절연유, 합성수지 등이 사용됩니다. 특히 고전압 트랜스포머에서는 절연유가 중요한 절연 및 냉각 매체로 사용됩니다.
- 냉각 시스템 (Cooling System): 트랜스포머 작동 시 발생하는 열을 발산하여 과열을 방지합니다. 공기를 이용하는 건식과 절연유를 이용하는 유입식이 일반적이며, 대용량 트랜스포머는 강제 공랭 또는 강제 유냉 방식을 사용하기도 합니다.
- 탭 체인저 (Tap Changer): 부하 변동이나 계통 전압 변화에 따라 2차측 전압을 미세하게 조절하기 위해 권선 수를 조절하는 장치입니다. 무부하 탭 체인저(OFLTC)와 부하 시 탭 체인저(OLTC)로 나뉩니다.
효율적인 트랜스포머 유지보수 및 관리 전략
트랜스포머는 한번 설치되면 수십 년간 사용되는 장비이므로, 장기적인 안정성과 효율성을 위해서는 체계적인 유지보수가 필수적입니다.
1. 정기 점검 및 육안 검사
외관상의 손상, 누유 여부, 부싱의 청결 상태, 냉각 팬 작동 여부 등을 주기적으로 확인합니다. 특히 부싱 오염은 섬락(Flashover)의 원인이 될 수 있으므로 세심한 관리가 필요합니다.
2. 절연유 분석 (유입식 트랜스포머)
절연유는 트랜스포머 내부의 절연 및 냉각 기능을 담당합니다. 절연유의 산도, 수분 함량, 절연 파괴 전압, 용존 가스 분석(DGA) 등을 주기적으로 분석하여 트랜스포머 내부의 이상 징후를 조기에 파악할 수 있습니다. 미국 에너지부(U.S. Department of Energy)에서도 산업 설비의 효율적인 에너지 관리와 유지보수의 중요성을 강조하고 있습니다.
3. 열화상 진단 (Thermal Imaging)
트랜스포머의 연결 부위나 권선에서 발생하는 과열은 고장으로 이어질 수 있습니다. 열화상 카메라를 사용하여 비접촉 방식으로 온도를 측정하고, 이상 발열 지점을 찾아내어 선제적으로 조치할 수 있습니다.
4. 부하 관리 및 에너지 효율 최적화
트랜스포머는 적정 부하율에서 가장 효율적으로 작동합니다. 과부하는 수명 단축 및 손실 증가로 이어질 수 있으며, 너무 낮은 부하는 투자 효율을 떨어뜨립니다. 시스템에 맞는 최적의 Transformer 용량 선정과 부하 관리를 통해 에너지 효율을 극대화하는 것이 중요합니다. 이는 장기적인 관점에서 기업의 운영 비용 절감과 지속 가능한 성장에 기여합니다. 더 나아가, 에너지 관리 시스템을 통해 전력 사용의 효율성을 높이는 방법은 에너지 관리(Energy Management)의 중요성과 성공 전략에서 더 자세히 알아보실 수 있습니다.
이러한 효율적인 에너지 관리와 더불어, 고압 전력 시스템의 안정적인 운영을 위한 미래 전력 시스템의 핵심, 110kV GIS의 모든 것과 같은 기술도 함께 고려하는 것이 중요합니다.
안전 고려사항
고전압 장비인 트랜스포머는 안전에 각별한 주의가 필요합니다.
- 과부하 및 단락 보호: 트랜스포머를 보호하기 위한 과전류 차단기, 보호 계전기 등을 설치하여 과부하 및 단락 사고를 예방해야 합니다.
- 접지: 적절한 접지 시스템을 구축하여 감전 및 장비 손상을 방지합니다.
- 화재 예방: 유입식 트랜스포머의 경우 절연유로 인한 화재 위험이 있으므로, 소화 설비를 갖추고 정기적인 점검을 통해 화재 요인을 제거해야 합니다.
미래 트랜스포머 기술 동향
전력 시스템의 변화와 함께 트랜스포머 기술도 끊임없이 발전하고 있습니다.
- 스마트 그리드 통합: 스마트 센서와 통신 기술을 활용하여 실시간 모니터링 및 제어가 가능한 스마트 트랜스포머가 개발되고 있습니다. 이는 전력망의 안정성과 효율성을 크게 향상시킬 것입니다.
- 친환경 트랜스포머: 생분해성 절연유, 저손실 재료 등을 사용하여 환경에 미치는 영향을 최소화하고 에너지 효율을 높이는 친환경 트랜스포머에 대한 연구가 활발합니다. 첨단 소재 개발은 Semiconductor Engineering 분야에서도 중요한 역할을 합니다.
- 고효율 및 초소형화: 첨단 재료 및 설계 기술을 통해 손실을 더욱 줄이고, 설치 공간을 절약할 수 있는 고효율, 초소형 트랜스포머 개발이 가속화되고 있습니다.
마무리하며
트랜스포머는 현대 전력 시스템의 보이지 않는 영웅입니다. 전력 손실을 줄이고 안정적인 전력 공급을 가능하게 하는 핵심 기술로서, 그 중요성은 아무리 강조해도 지나치지 않습니다. 트랜스포머의 원리를 이해하고, 종류별 특성을 파악하며, 체계적인 유지보수 전략을 수립하는 것은 효율적이고 안전한 전력 시스템 운영을 위한 첫걸음입니다. 미래 전력 시스템의 변화에 발맞춰 진화하는 트랜스포머 기술에 지속적인 관심을 가져야 할 것입니다.
